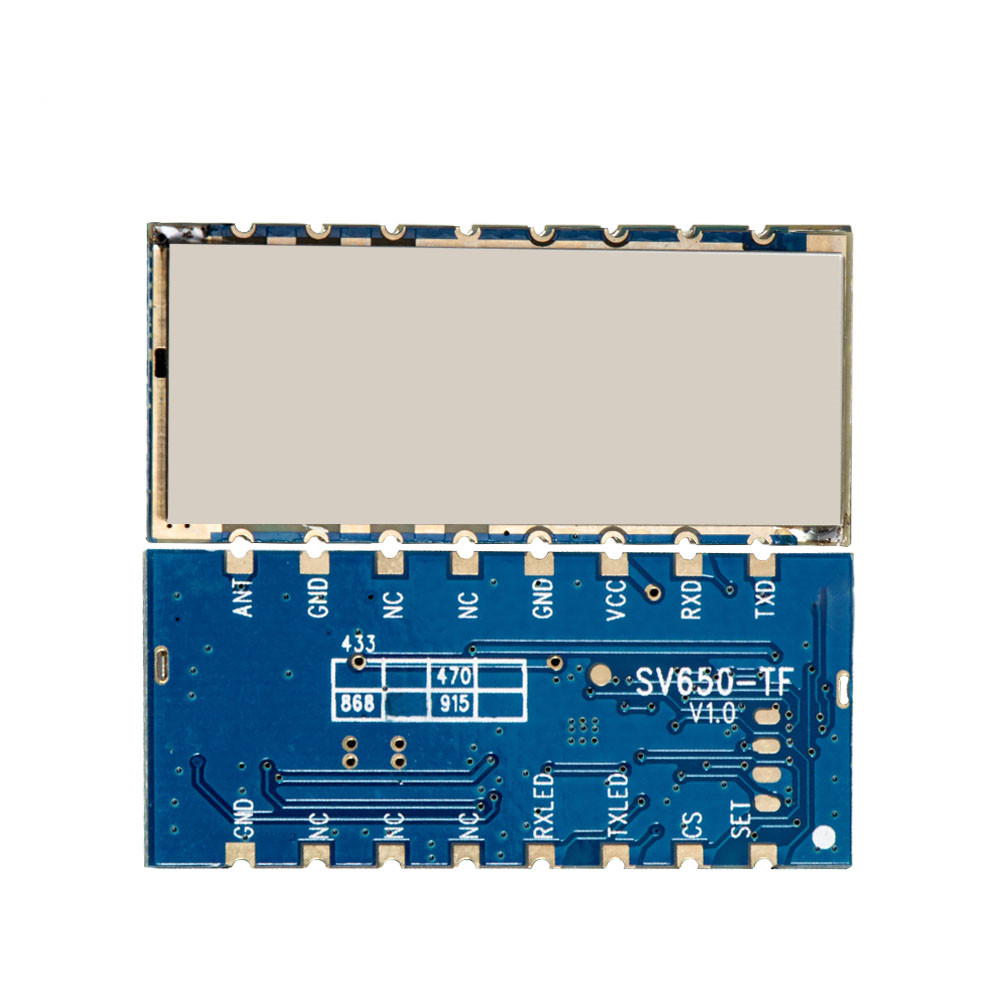

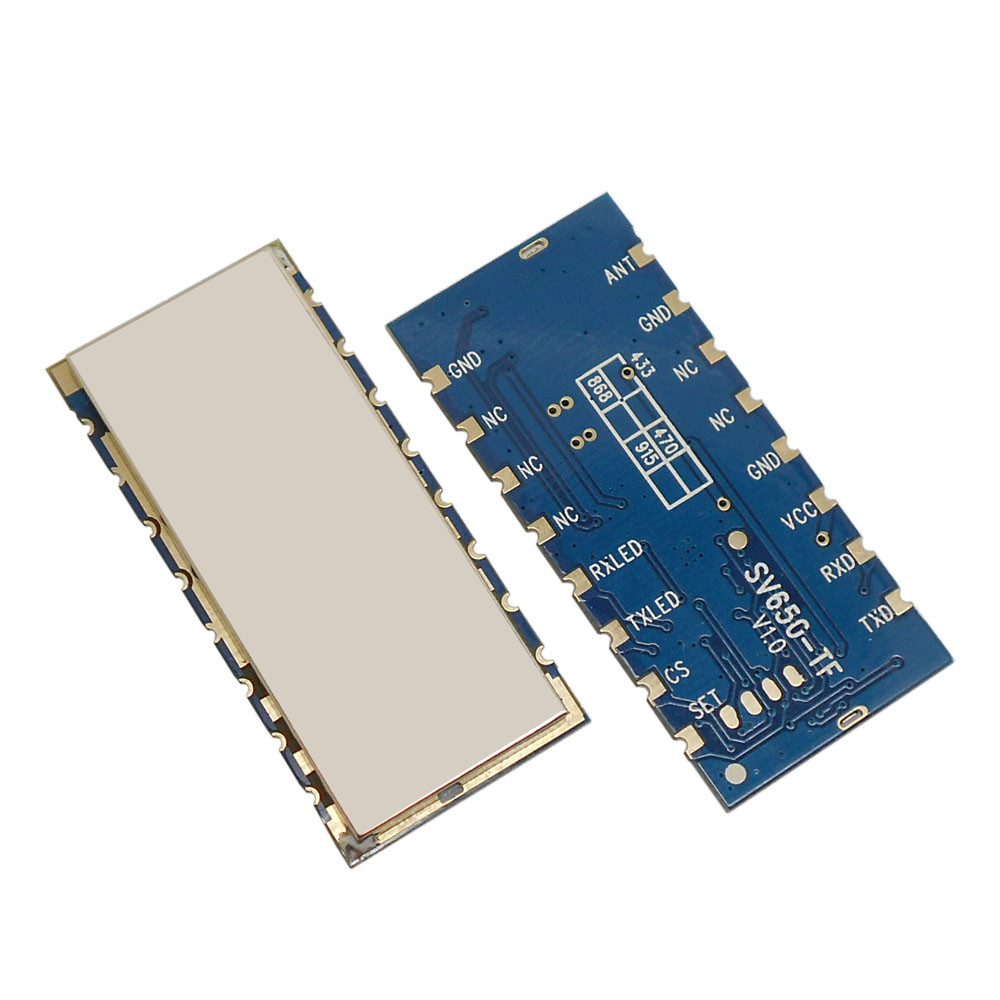

SV650-TF：400mW大功率無線數傳模塊 小體積 嵌入式 可過CE認證

SV650-TF是一款窄帶的大功率無線數傳模塊，采用高性能的Silicon Lab射頻芯片。高效的接收靈敏度再加上業界領先的400 mW輸出功率保證擴大范圍和提高鏈路性能。模塊提供了多頻段多信道以及網絡ID來降低傳輸過程中的干擾以提高傳輸性能。用戶可以通過PC軟件或通過相連的設備在線設置修改串口以及RF的相關參數。

SV650-TF可過CE認證，嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

分享產品：

規格書&附件下載

產品規格書：SV650-TF 400mw小體積嵌入式無線數傳模塊2.0.pdf

其它附件：NiceRF_SV.rar

其它附件：serial assistant.rar

其它附件：Serial debugging assistant 1.3.rar

性能參數
特點&應用
典型應用電路
引腳定義
機械尺寸（單位：mm）
系列產品

參  數

最 小

典 型

 最 大

單 位

條   件

運 行 條 件

工作電壓范圍

3.3

5.0

6.5

V



工作溫度范圍

-40

25

+85

℃



電 流 消 耗

接收電流



25



mA

TTL電平



34



mA

485電平

發射電流



<320

350

mA

@24dBm

體眠電流



<50



uA

TTL電平

射 頻 參 數

頻率范圍

（不同規格）

849.92

868.92

888.92

MHz

@868MHz

調制速率

1.2

9.6

115.2

Kbps

GFSK

發射功率范圍

24

25

26

dBm

軟件可配置

接收靈敏度



-121



dBm

@1.2kbps

產品特點

  • 空曠傳輸距離可達2500米 @1.2K速率時
  • 工作頻段：868MHz
  • 通訊頻道多達40個
  • 4字節網絡ID
  • 串口參數設置多樣化
  • GFSK調制模式
  • TTL/RS485電平接口
  • 天線自動匹配及雙向開關控制
  • 靈敏度高達 -121dBm
  • 最大輸出功率：400 mW （+26dBm）
  • 工作電壓范圍：3~ 6.5 V
  • 工作溫度范圍：-40 ~ +85 °C

應用領域

  • 無線遙控遙測
  • 遠程抄表
  • 安防系統
  • 工業數據采集
  • 家庭自動化遙測
  • 無線數據通信
  • 門禁系統
  • 機器人控制



SV650-TF模塊典型應用電路

注：模塊的地線一定要與設備的數字地線相連。

常規應用連接圖如下所示：

常規應用

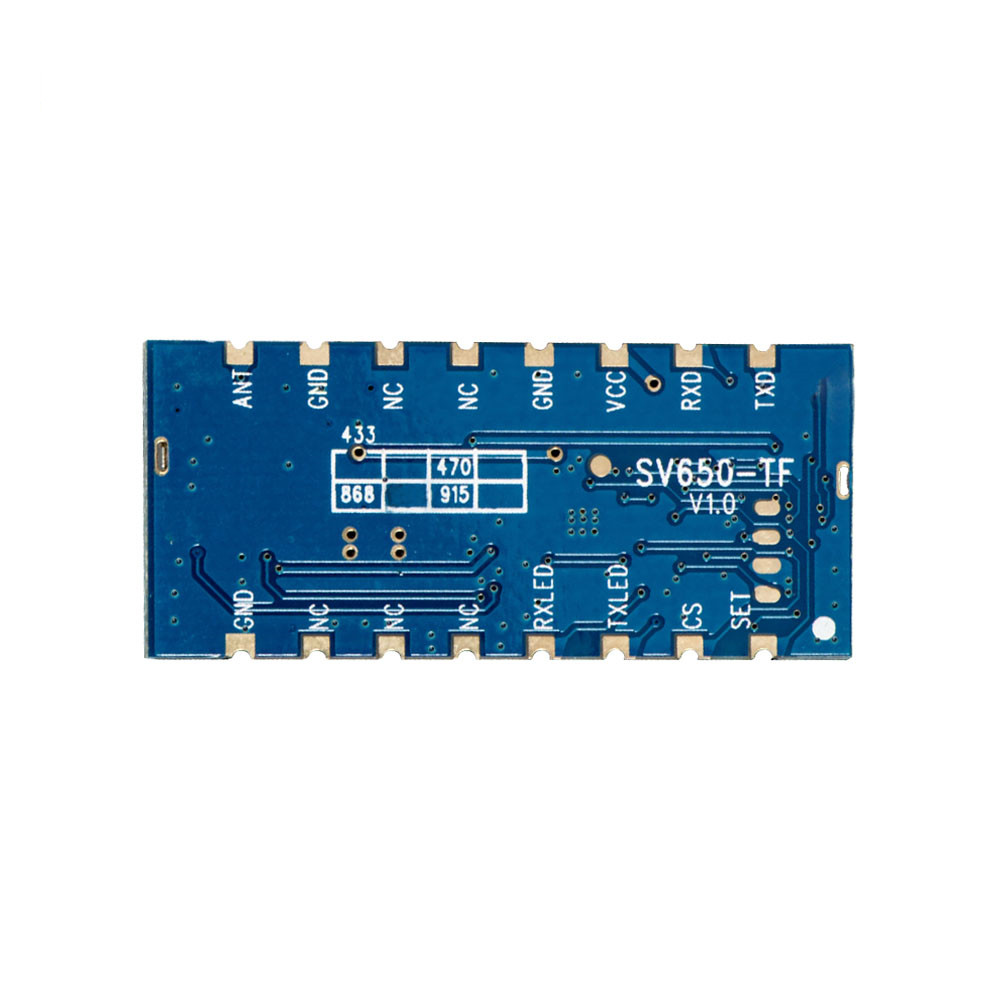

SV650-TF模塊引腳定義

腳位編號

引腳定義

描  述

1

SET

配置參數使能（低電平使能參數配置，默認高電平輸出）

2

CS

模塊使能（低電平休眠，電流小于5uA,默認高電平輸出）

3

TXLED

發射指示燈輸出腳（低電平有效）

4

RXLED

接收指示燈輸出腳（低電平有效）

5、6、7

NC

空腳

8

GND

接電源地

9

ANT

射頻信號輸出，接50歐天線

10

GND

接天線地

11、12

NC

空腳

13

GND

接天線地

14

VCC

接電源正極（典型值5V）

15

RXD/B

串口通訊數據接收(@485電平時接B輸出）

16

TXD/A

串口通訊數據發射(@485電平時接A輸出)

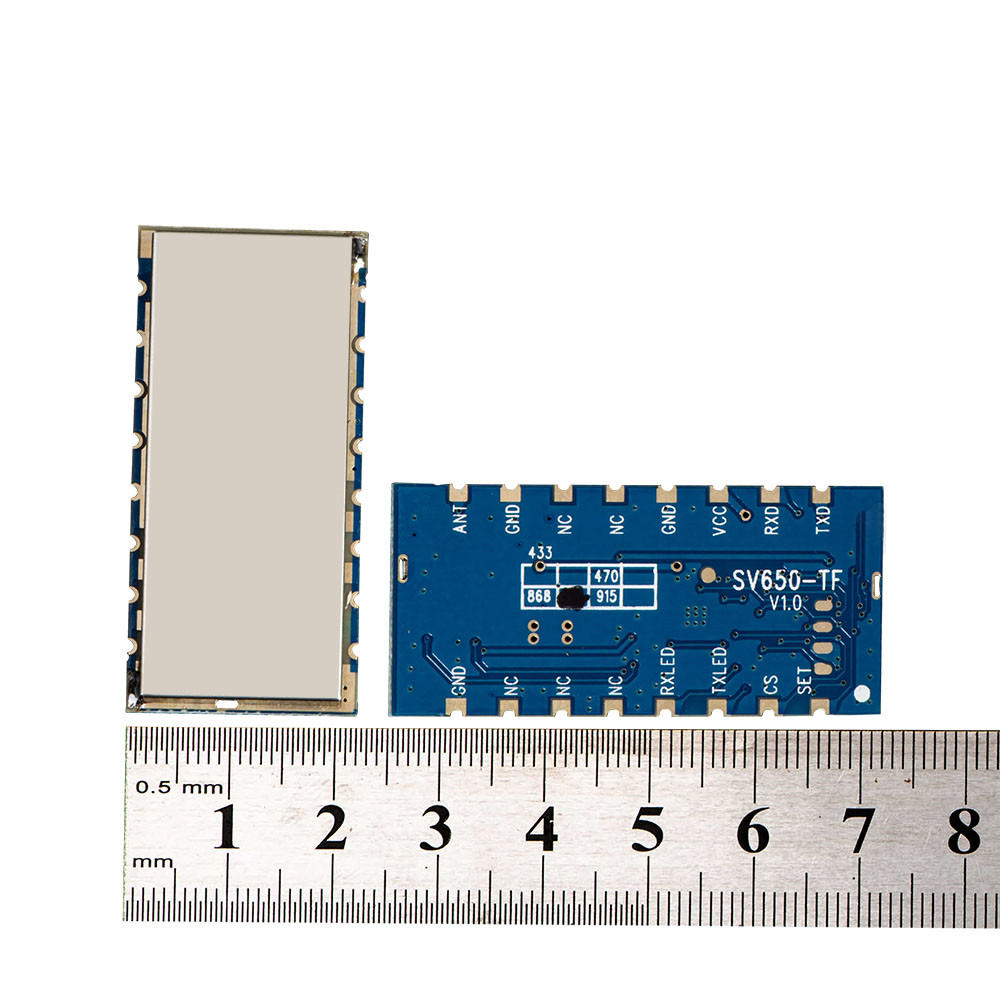

SV650-TF模塊機械尺寸

型號 認證 接口 功率 頻率（MHz） 特點 規格書
SV610 TTL 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV610Pro TTL 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV611 TTL/RS232/RS485 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV650-TF CE TTL/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV650 TTL/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV651 TTL/RS232/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV652 TTL/RS232/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV653 USB 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV654 RS232-DB9 connector 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6202 TTL/RS232/RS485 2W/33dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6300 TTL/RS232/RS485 3W 433/470 GFSK 40 Channel RSSI
SV6500 TTL/RS232/RS485 5W/37dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6500Pro TTL/RS232/RS485 5W/37dBm 433/470 868/915 GFSK 40 Channel RSSI
SV-Mesh Series TTL/RS232/RS485 100mW-5W 433/470 868/915 GFSK 40 Channel RSSI
LoRa Star 系列 TTL/RS232/RS485 100mW-5W 433/470 868/915 星型組網
LoRa600Pro TTL 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa610Pro KC/ANATEL TTL 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611Pro KC TTL/RS232/RS485 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611DZ TTL/RS232/RS485 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa610II TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611II TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611II-DZ TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100DZ TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100Pro TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6102Pro TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6103Pro USB 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100II-1W TTL 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100II-2W TTL 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6200II TTL/RS232/RS485 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6200Pro TTL/RS232/RS485 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6500II TTL/RS232/RS485 5W/37dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6500Pro TTL/RS232/RS485 5W/37dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100Pro-mini TTL/RS485 1W/31dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRaP30Pro TTL/RS232/RS485 30W 433 MESH,LBT,AES128,RSSI
