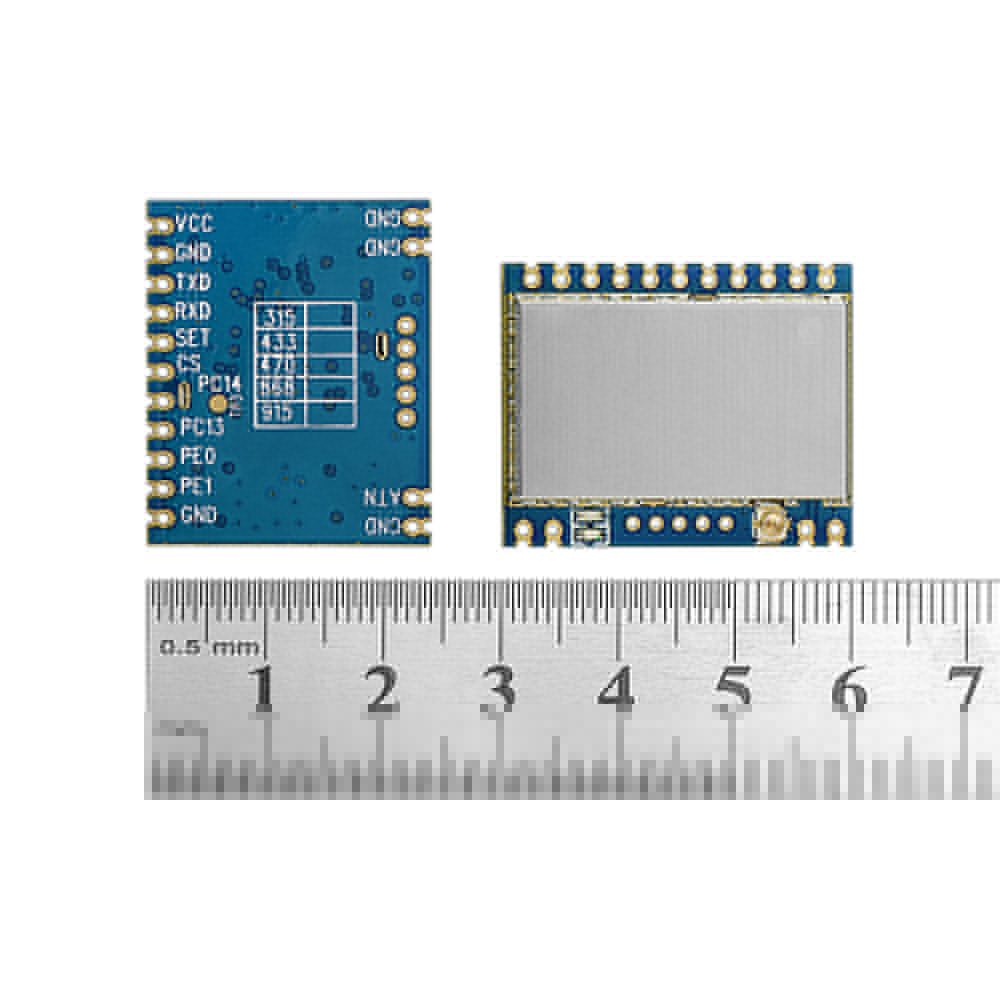

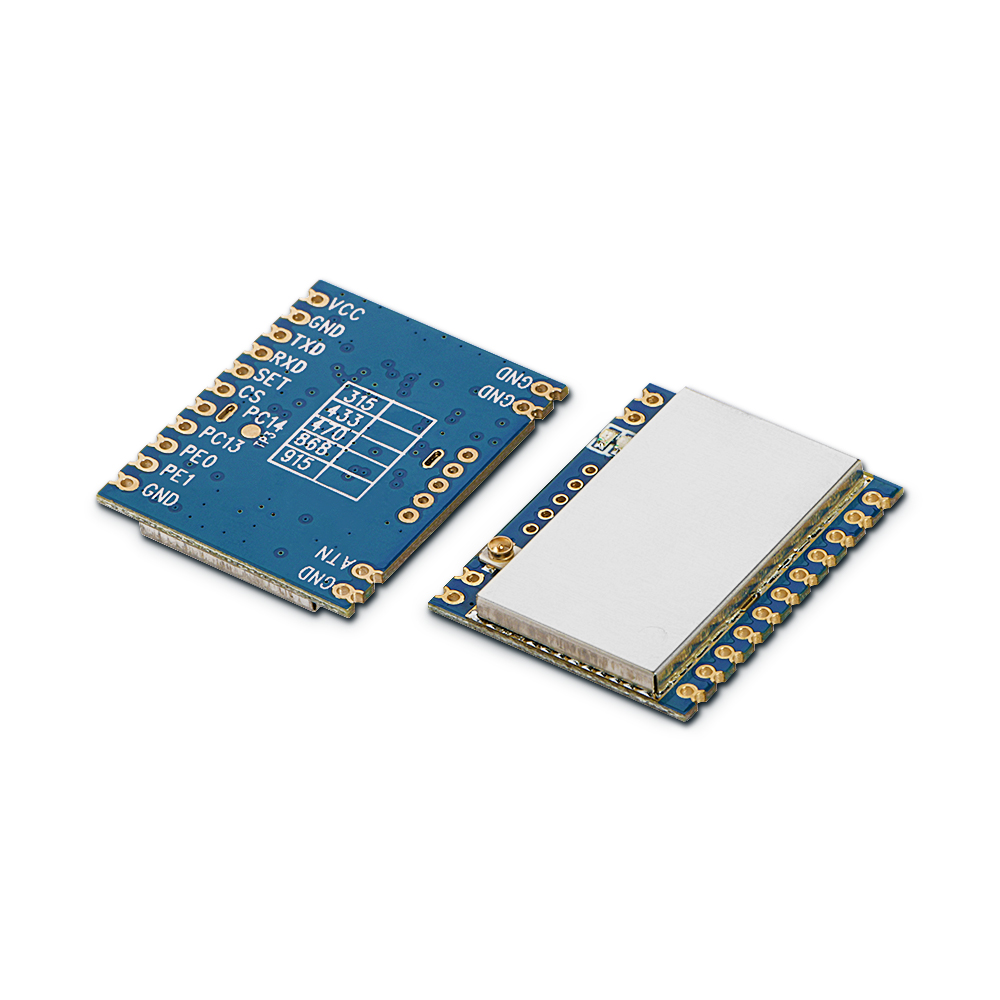

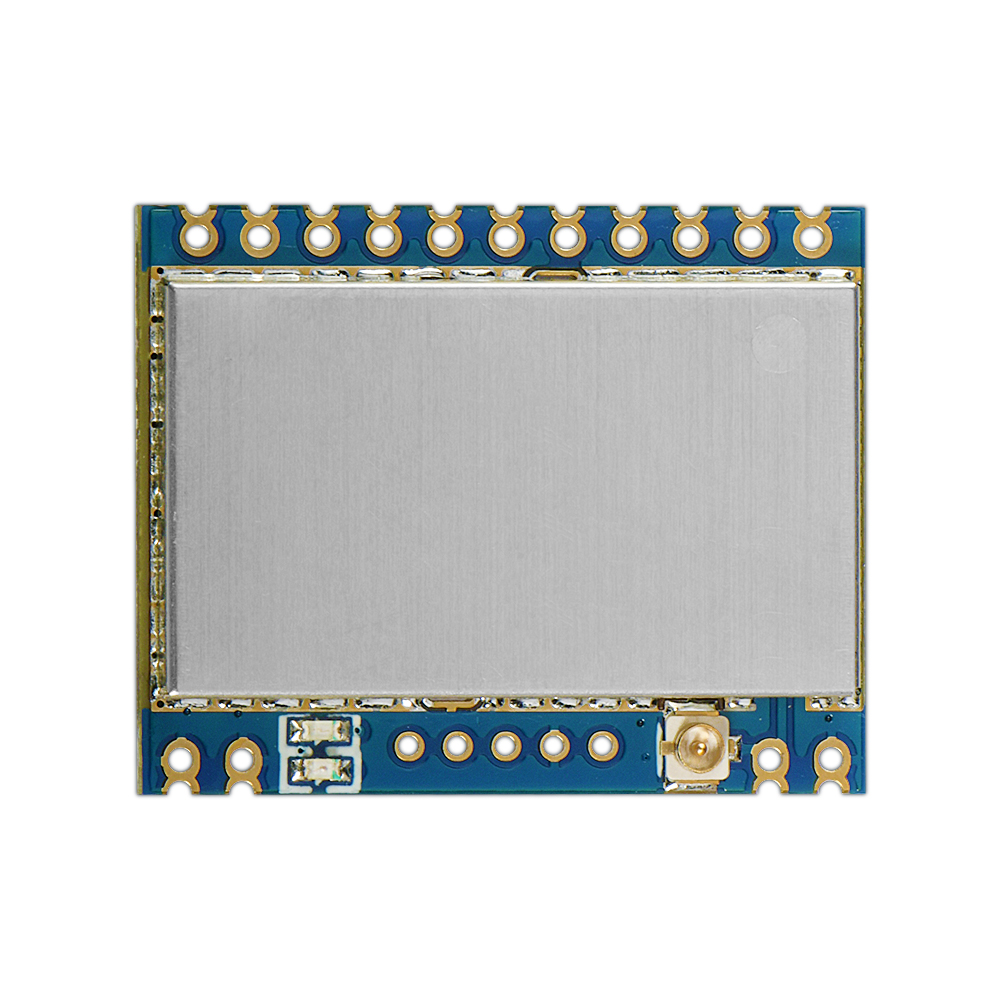

SV610PRO：100mW 高集成無線傳輸模塊

SV610PRO是一款高集成的無線傳輸模塊，它提供了標準的 TTL 電平串口供客戶設備對接。內部集成了美國 Silicon Lab高性能的射頻窄帶芯片。其高效的接收靈敏度以及 100mW 的輸出功率得以保證模塊通訊性能。模塊同時提供了多頻段信道以及網絡 ID 來降低傳輸過程中的無線干擾。用戶可通過我司提供的 PC軟件或發送相應的串口指令來讀取或修改模塊的內部參數。小巧的體積和便捷的設置使之在工業控制上得到了非常廣泛的應用。
SV610PRO 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

分享產品：

規格書&附件下載

產品規格書：SV610Pro 小功率高速M(fèi)esh無線數據傳輸收發器 V1.2.pdf

性能參數
特點&應用
典型應用電路
引腳定義
機械尺寸（單位：mm）
系列產品

注：模塊內部經過3.3V LDO穩壓。CS腳和SET腳控制是3.3V電平。如若是TTL電平的模塊，那串口TXD和RXD腳輸出和輸入都是支持3.3V電平。



參  數

最 小

典 型

 最 大

單 位

條   件

運 行 條 件

工作電壓范圍

3.3

4

6

V



工作溫度范圍

-40

25

+85

℃



電 流 消 耗

接收電流



< 22



mA



發射電流



< 95



mA



射 頻 參 數

頻率范圍

（不同規格）

414.92

433.92

453.92

MHz

@433MHz

470.92

489.92

509.92

MHz

@470MHz

849.92

868.92

888.92

MHz

@868MHz

895.92

914.92

934.92

MHz

@915MHz

調制速率

1.2

9.6

1000

Kbps

FSK

發射功率范圍

-1



20

dBm

軟件可配置

接收靈敏度



-123



dBm

@1.2Kbps

產品特點

  • 空曠傳輸距離可達 2000 米 @1.2K 速率時
  • 工作頻段：433/470/868/915 MHz 可選
  • 通訊頻道：40 個
  • 4 字節網絡 ID
  • 串口參數設置多樣化
  • FSK 調制模式
  • RSSI 場強信號可監測
  • TTL 電平接口
  • 天線自動匹配及雙向開關控制
  • 靈敏度：-123 dBm
  • 最大輸出功率：100 mW （+20 dBm）
  • 工作電壓范圍：3.3 ~ 6.0 V
  • 工作溫度范圍：-40 ~ +85 ℃
  • 重量：2.0g

應用領域

  • 無線遙控遙測
  • 遠程抄表
  • 家庭自動化遙測
  • 遠程醫療設備
  • 門禁系統
  • 機器人控制

典型應用電路

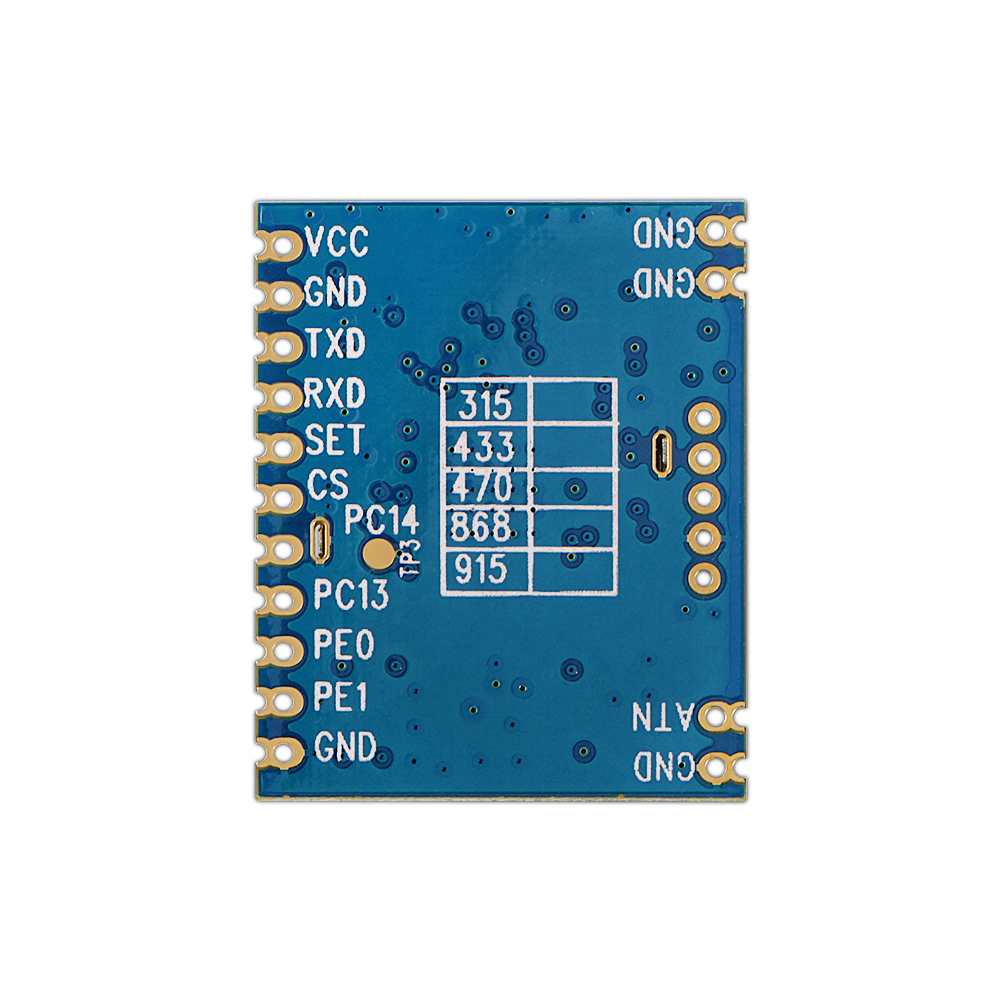

模塊引腳定義

腳位編號

引腳定義

I/O

電平

描  述

1,10,12,13,15

GND





接電源負極

2

PE1

I/O

0-3.3V

接內部單片機的IO,可擴展功能

3

PE0

I/O

0-3.3V

接內部單片機的IO,可擴展功能

4

PC13

I/O

0-3.3V

接內部單片機的IO,可擴展功能

5

PC14

I/O

0-3.3V

接內部單片機的IO,可擴展功能

6

CS

I

0-3.3V

模塊使能（低電平休眠，目前無此功能）

7

SET

I

0-3.3V

配置參數使能（低電平使能參數配置，默認高電平輸出）

8

RXD

I

0-3.3V

串口通訊數據接收

9

TXD

O

0-3.3V

串口通訊數據發射

11

VCC





接電源正極（典型值4V）

14

ANT





外接50歐姆的銅軸天線

模塊尺寸

型號 認證 接口 功率 頻率（MHz） 特點 規格書
SV610 TTL 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV610Pro TTL 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV611 TTL/RS232/RS485 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV650-TF CE TTL/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV650 TTL/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV651 TTL/RS232/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV652 TTL/RS232/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV653 USB 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV654 RS232-DB9 connector 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6202 TTL/RS232/RS485 2W/33dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6300 TTL/RS232/RS485 3W 433/470 GFSK 40 Channel RSSI
SV6500 TTL/RS232/RS485 5W/37dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6500Pro TTL/RS232/RS485 5W/37dBm 433/470 868/915 GFSK 40 Channel RSSI
SV-Mesh Series TTL/RS232/RS485 100mW-5W 433/470 868/915 GFSK 40 Channel RSSI
LoRa Star 系列 TTL/RS232/RS485 100mW-5W 433/470 868/915 星型組網
LoRa600Pro TTL 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa610Pro KC/ANATEL TTL 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611Pro KC TTL/RS232/RS485 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611DZ TTL/RS232/RS485 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa610II TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611II TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611II-DZ TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100DZ TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100Pro TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6102Pro TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6103Pro USB 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100II-1W TTL 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100II-2W TTL 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6200II TTL/RS232/RS485 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6200Pro TTL/RS232/RS485 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6500II TTL/RS232/RS485 5W/37dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6500Pro TTL/RS232/RS485 5W/37dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100Pro-mini TTL/RS485 1W/31dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRaP30Pro TTL/RS232/RS485 30W 433 MESH,LBT,AES128,RSSI
