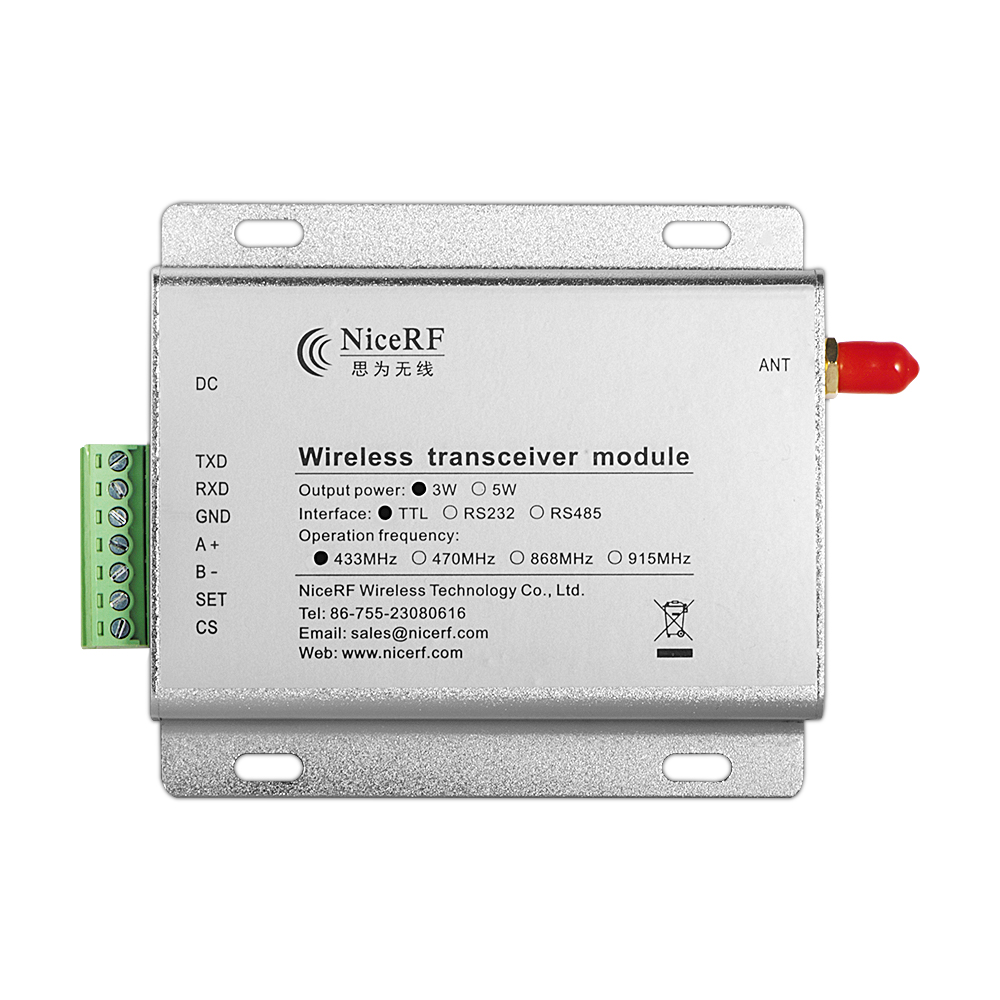

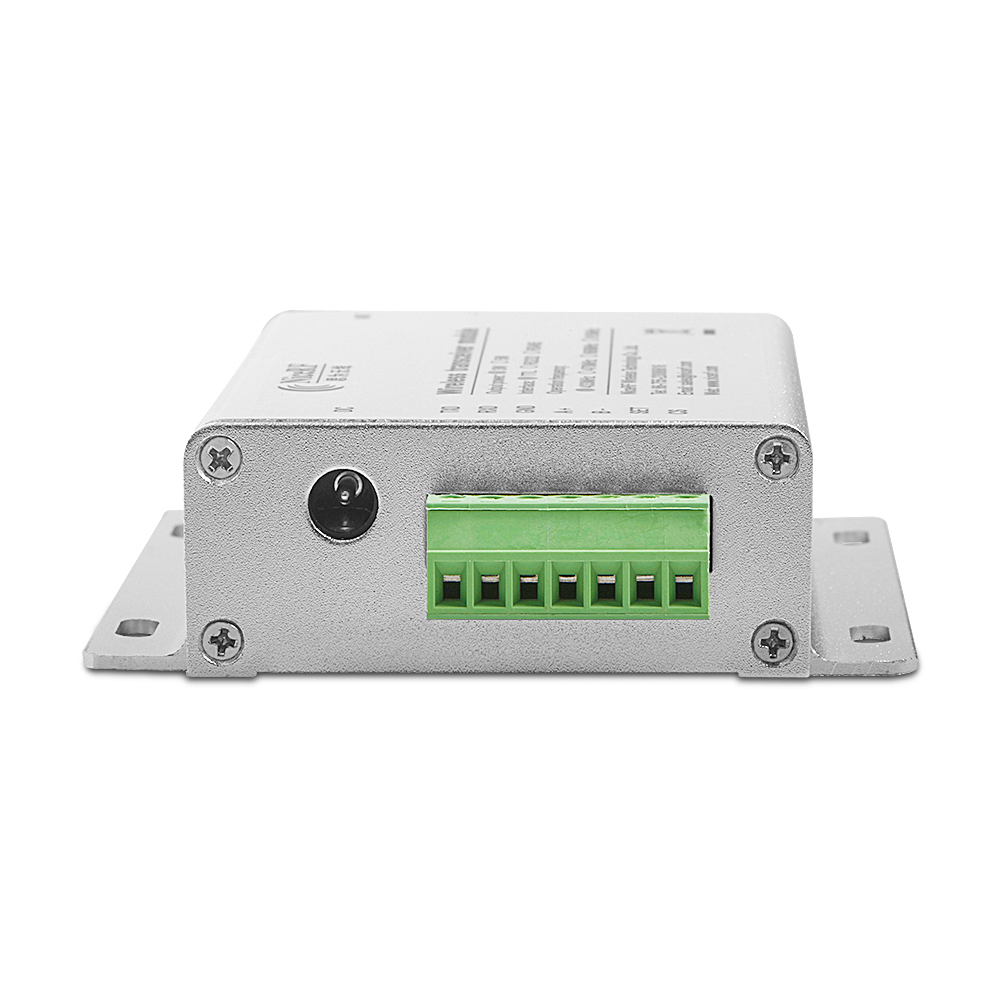

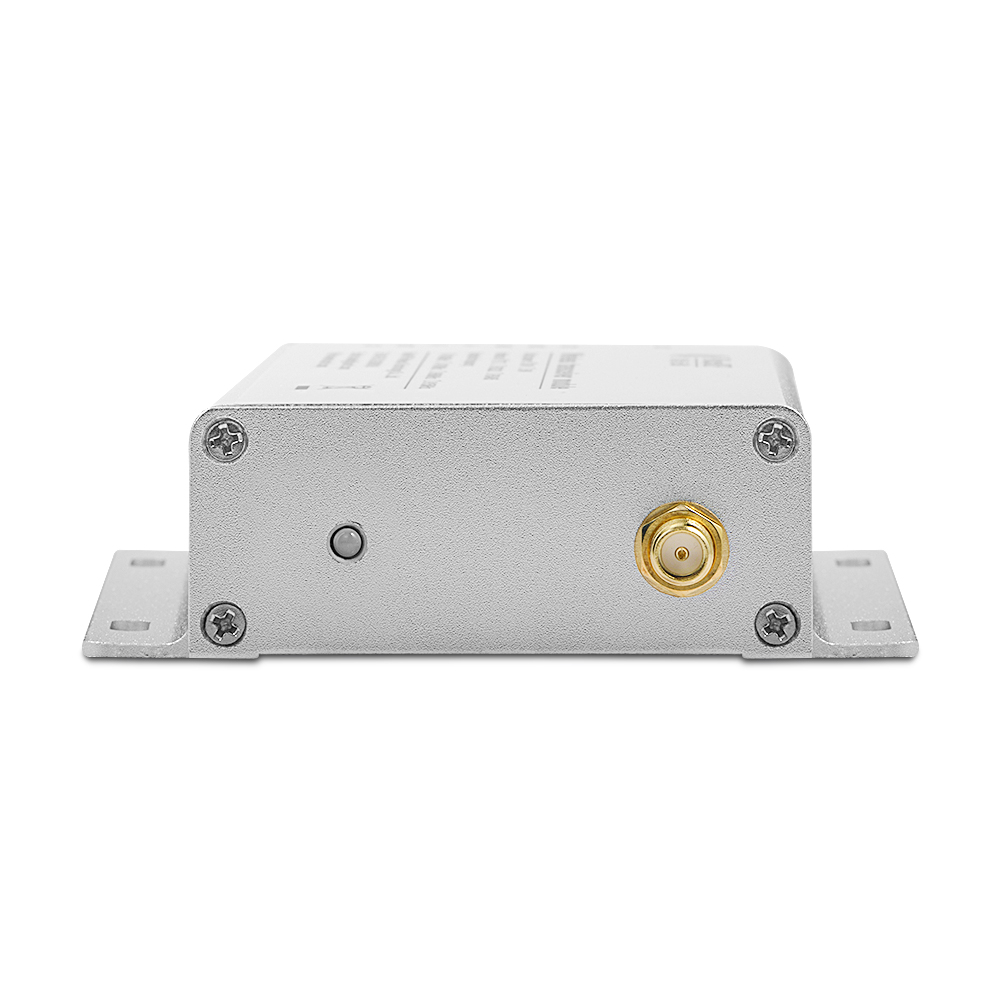

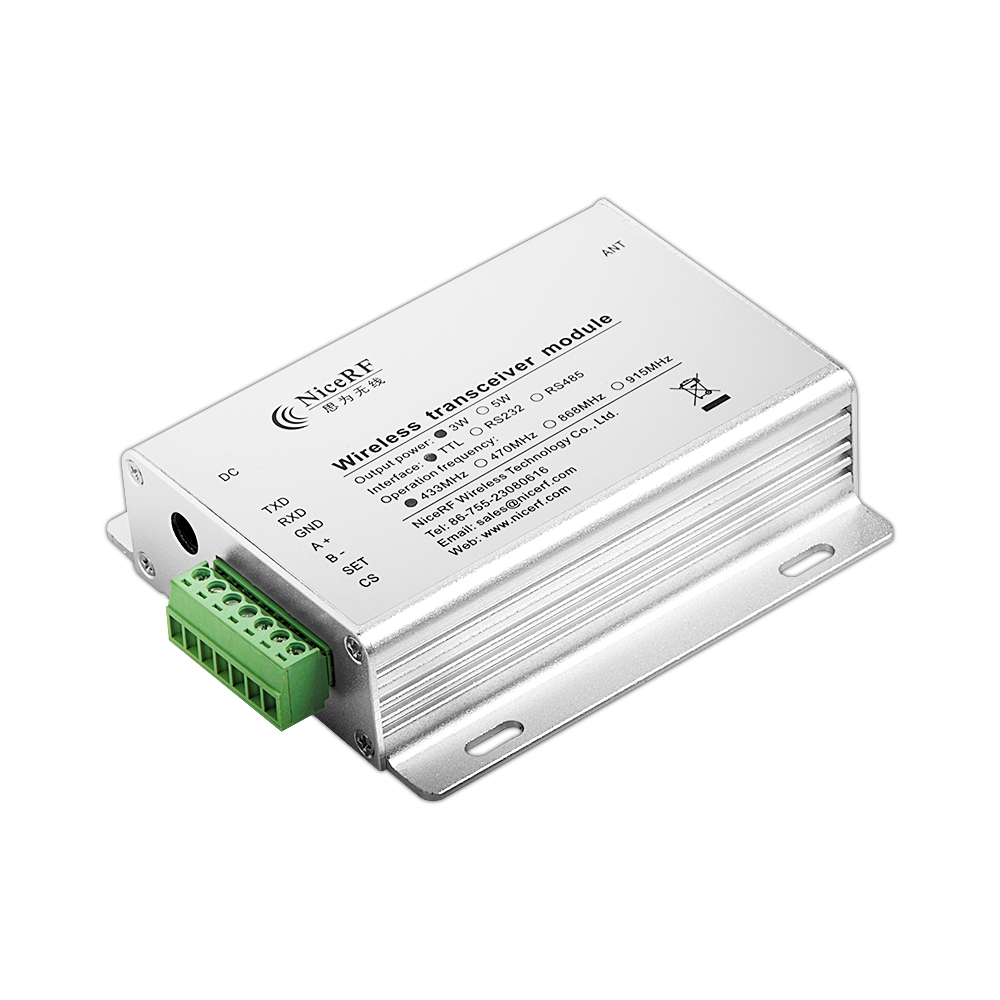

SV6300：無線數傳電臺 3W高靈敏度 多電平接口 6km傳輸

SV6300是一款超遠距離的無線數傳電臺，采用的是高性能的Silicon Lab射頻芯片。高效的接收靈敏度,再加上業界領先的3 W的超大輸出功率保證擴大范圍和提高鏈路性能。模塊提供了多頻段多信道以及網絡ID來降低傳輸過程中的干擾以提高傳輸性能。用戶可以通過PC軟件或在線修改設置串口以及RF的相關參數。

聯系我們

分享產品：

規格書&附件下載

產品規格書：SV6300-3W大功率遠距離無線數傳模塊 V5.1.pdf

其它附件：NiceRF_SV系列軟件.rar

性能參數
特點&應用
典型應用電路
引腳定義
機械尺寸（單位：mm）
系列產品
參 數 最 小 典 型 最 大 單 位 條 件
運 行 條 件
工作電壓范圍 9 12 18 V
工作溫度范圍 -40 25 +85 ℃
電 流 消 耗
接收電流   <30   mA
發射電流   <600   mA @34.7dBm
體眠電流   ＜5   uA @ TTL電平
射 頻 參 數

頻率范圍 （不同規格）

 414.92 433.92 453.92 MHz @433MHz
470.92 489.92 509.92 MHz @470MHz
調制速率 1.2 9.6 115.2 Kbps GFSK
發射功率范圍 15 / +35 dBm 軟件可配置
接收靈敏度   -121   dBm @1.2Kbps

產品特點

  • 空曠傳輸距離可達6000米 @1.2K速率時
  • 工作頻段: 433/470 MHz可選
  • 通訊頻道: 40個
  • 4字節網絡ID
  • 串口參數設置多樣化
  • GFSK調制模式
  • RSSI場強信號可監測
  • TTL/RS232/RS485電平接口
  • 天線自動匹配及雙向開關控制
  • 靈敏度高達 -121 dBm
  • 最大輸出功率: 3W （+35 dBm）
  • 工作電壓范圍: 9 ~ 18.0 V
  • 工作溫度范圍: -40 ~ +85 °C
  • 重量: 159 g

應用領域

  • 無線遙控遙測
  • 遠程抄表
  • 安防系統
  • 工業數據采集
  • 家庭自動化遙測
  • 無線數據通信
  • 門禁系統
  • 機器人控制

無線數傳電臺SV6300的典型應用電路

無線數傳電臺SV6300的引腳定義

腳位編號 引腳定義 描述
1 TXD 串口通訊數據發射
2 RXD 串口通訊數據接收
3 GND 接電源地
4 A + 串口通訊數據發射(485電平)
5 B - 串口通訊數據接收(485電平）
6 SET 配置參數使能（低電平使能參數配置，默認高電平輸出）
7 CS 模塊使能（低電平休眠,默認高電平輸出）

無線數傳電臺SV6300的機械尺寸

型號 認證 接口 功率 頻率（MHz） 特點 規格書
SV610 TTL 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV610Pro TTL 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV611 TTL/RS232/RS485 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV650-TF CE TTL/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV650 TTL/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV651 TTL/RS232/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV652 TTL/RS232/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV653 USB 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV654 RS232-DB9 connector 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6202 TTL/RS232/RS485 2W/33dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6300 TTL/RS232/RS485 3W 433/470 GFSK 40 Channel RSSI
SV6500 TTL/RS232/RS485 5W/37dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6500Pro TTL/RS232/RS485 5W/37dBm 433/470 868/915 GFSK 40 Channel RSSI
SV-Mesh Series TTL/RS232/RS485 100mW-5W 433/470 868/915 GFSK 40 Channel RSSI
LoRa Star 系列 TTL/RS232/RS485 100mW-5W 433/470 868/915 星型組網
LoRa600Pro TTL 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa610Pro KC/ANATEL TTL 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611Pro KC TTL/RS232/RS485 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611DZ TTL/RS232/RS485 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa610II TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611II TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611II-DZ TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100DZ TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100Pro TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6102Pro TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6103Pro USB 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100II-1W TTL 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100II-2W TTL 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6200II TTL/RS232/RS485 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6200Pro TTL/RS232/RS485 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6500II TTL/RS232/RS485 5W/37dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6500Pro TTL/RS232/RS485 5W/37dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100Pro-mini TTL/RS485 1W/31dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRaP30Pro TTL/RS232/RS485 30W 433 MESH,LBT,AES128,RSSI
