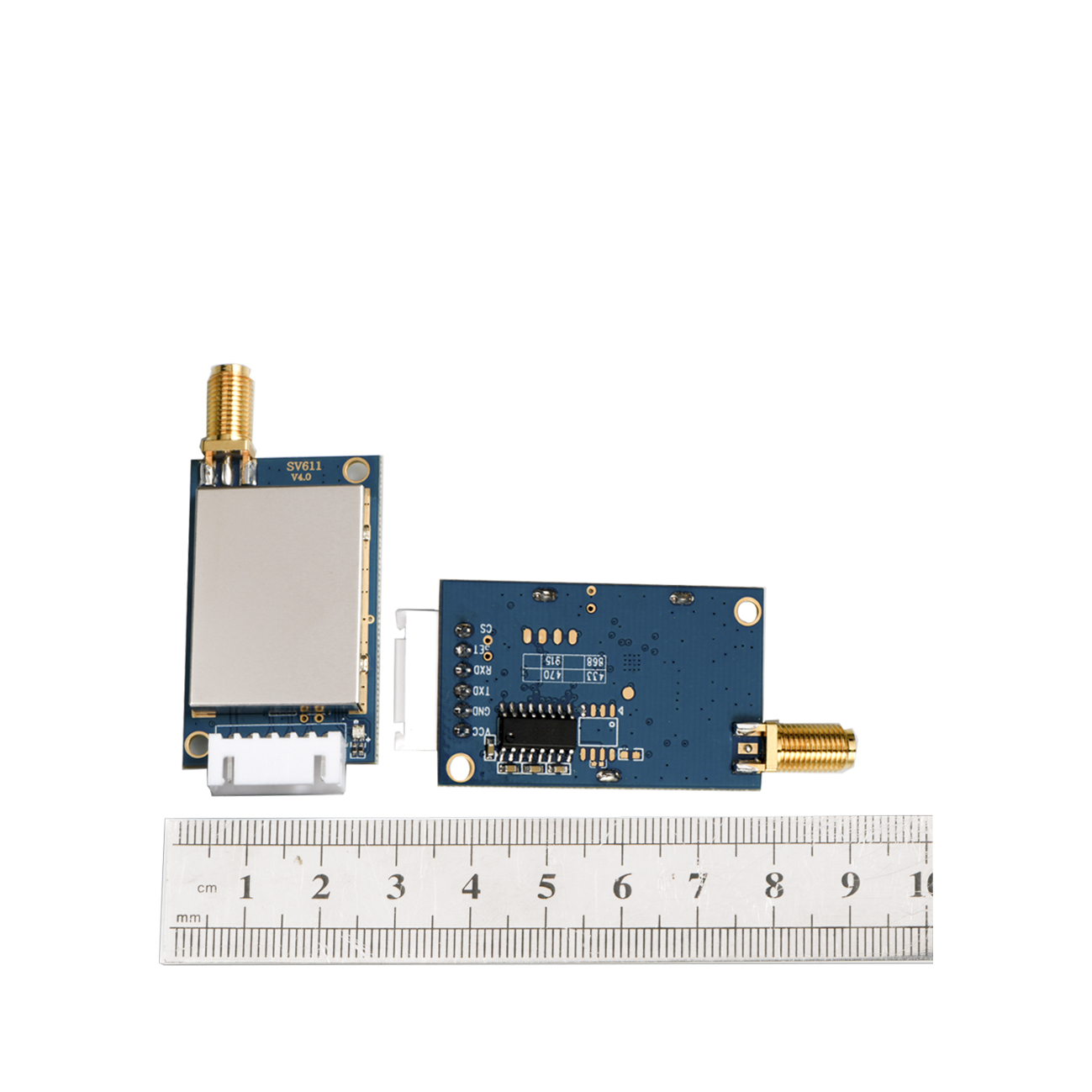

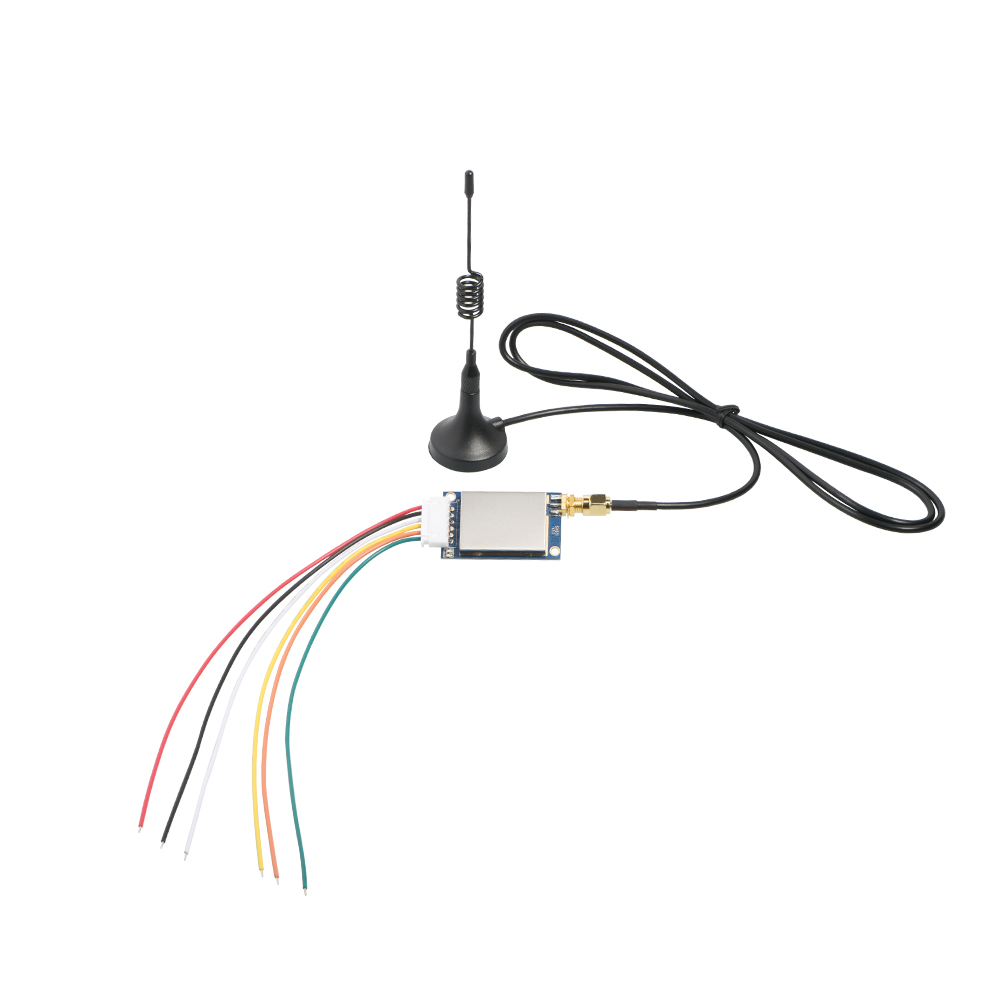

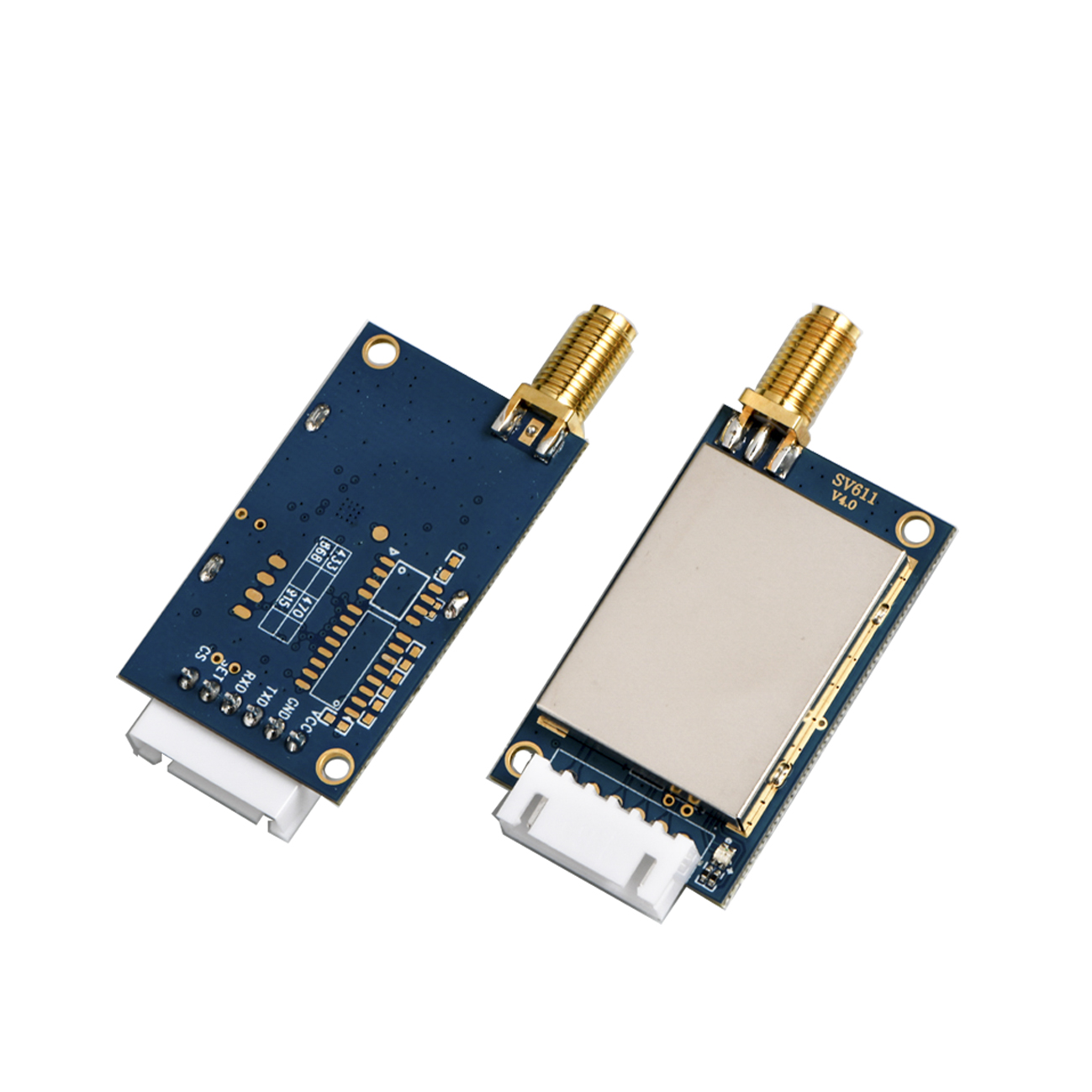

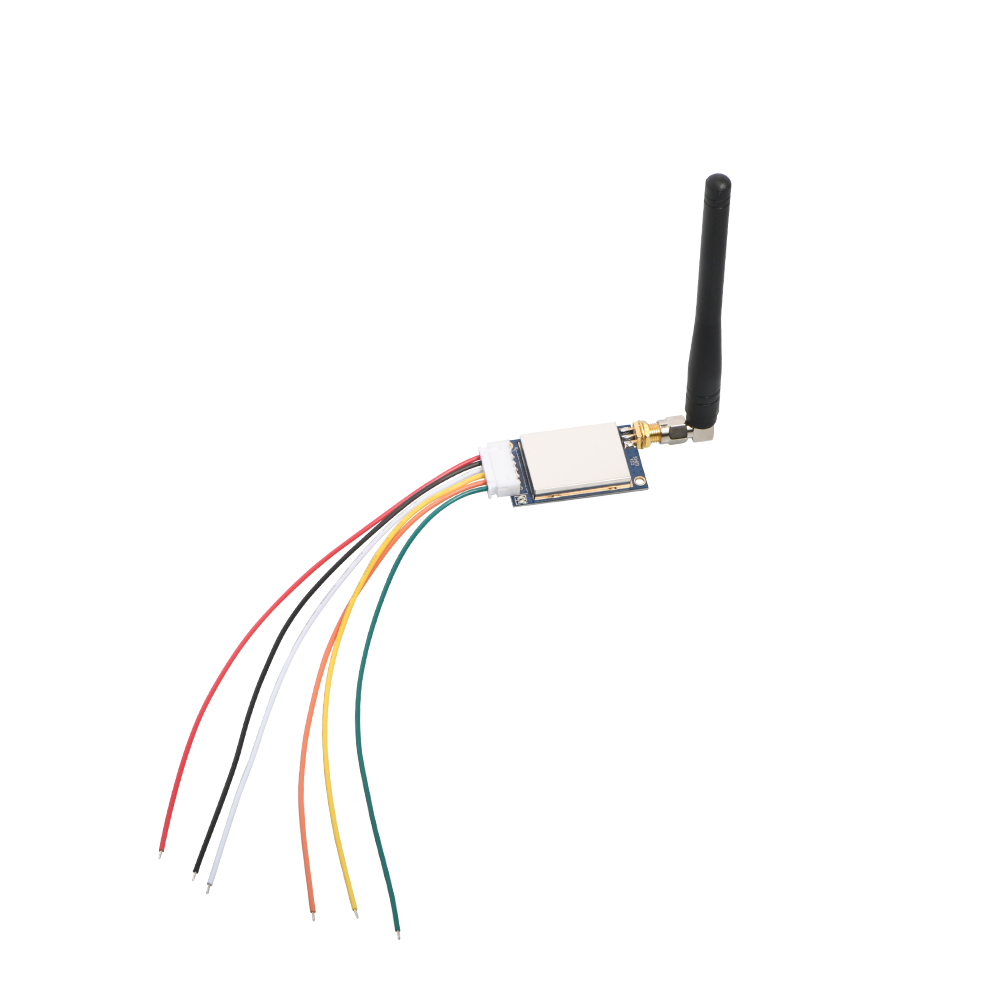

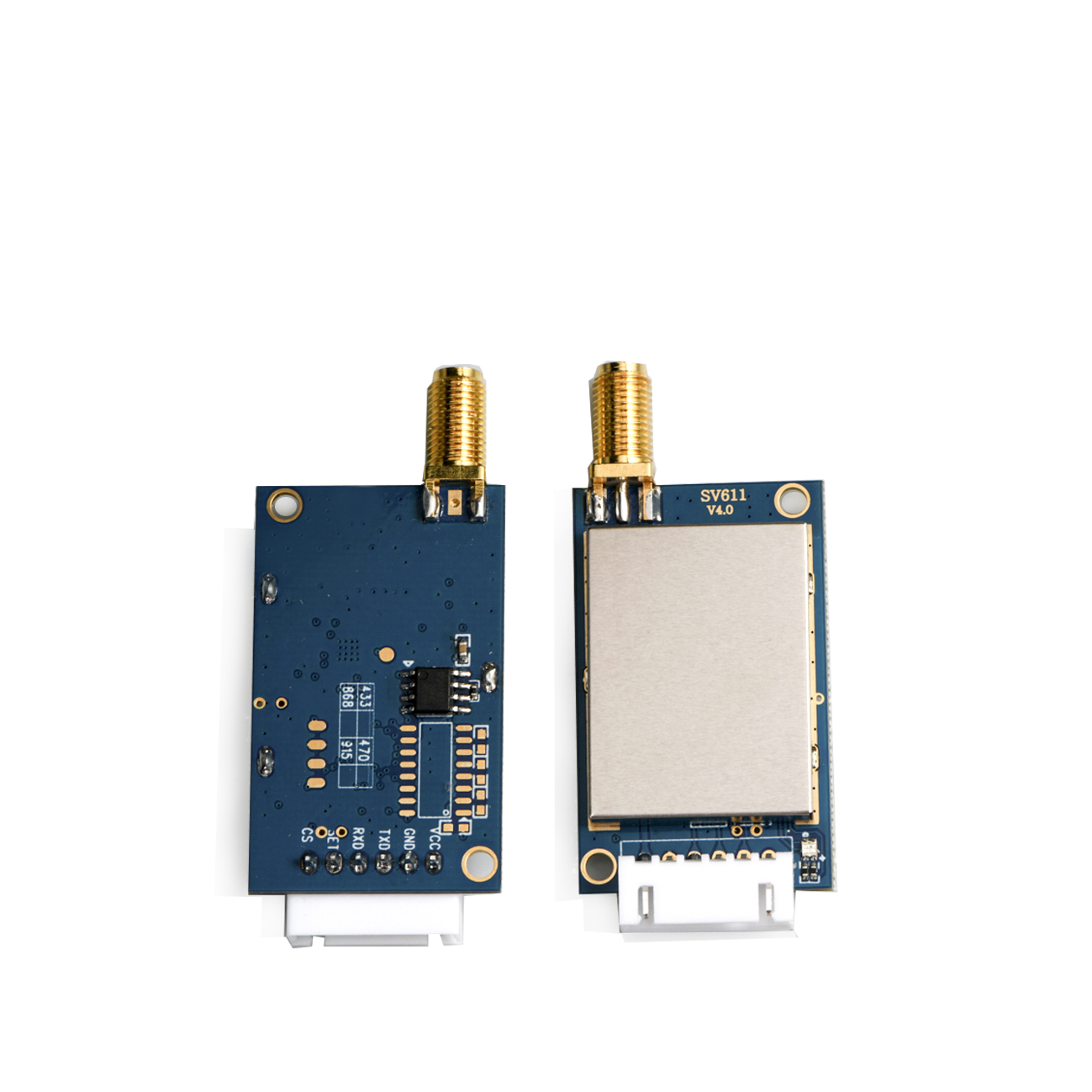

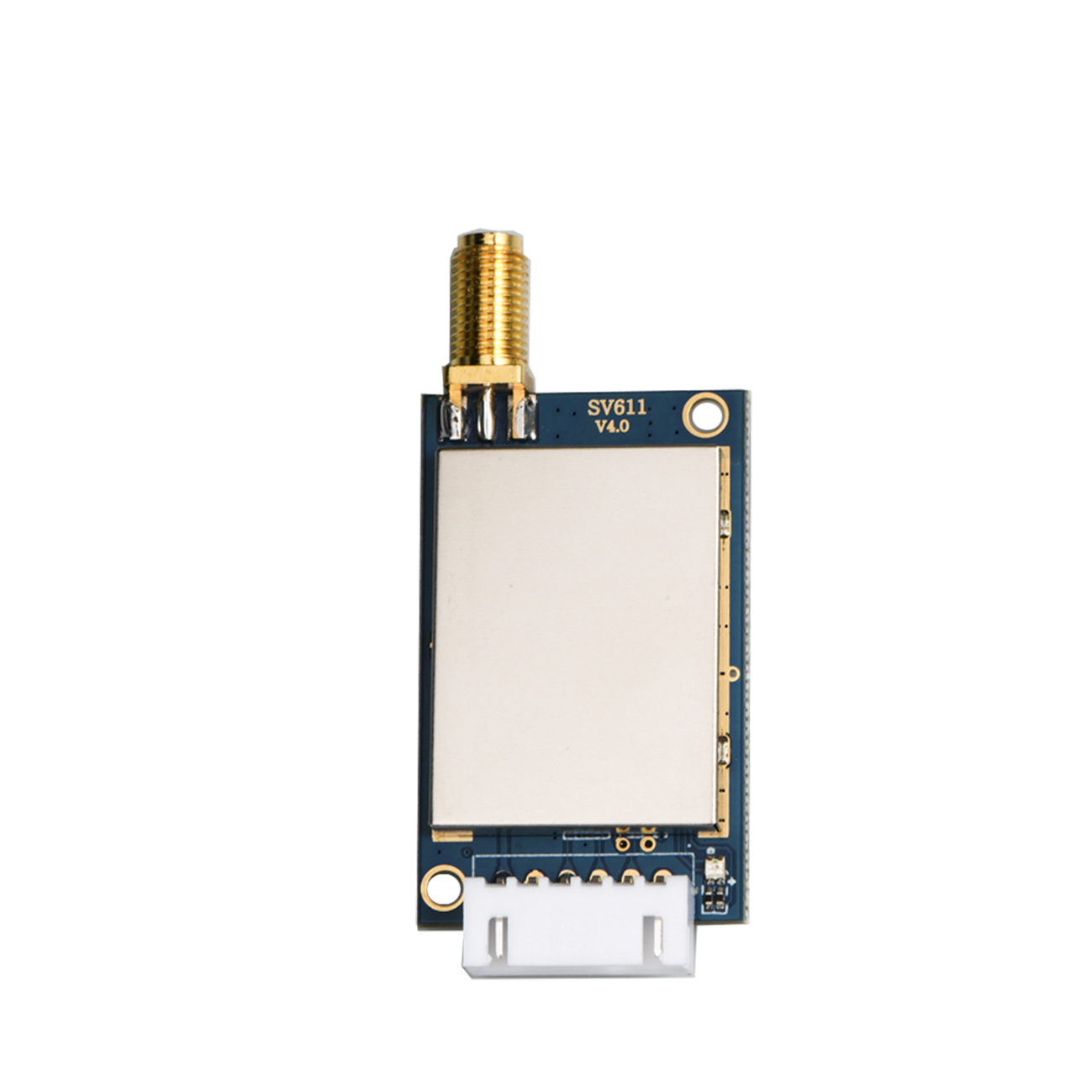

SV611：嵌入式工業級無線透傳模塊 100mW 多電平接口

SV611是一款工業級多電平接口的無線透傳模塊。它提供了 TTL/232/485 三種電平接口可供客戶選擇，內部集成的是 Silicon Lab 高性能的射頻芯片。高效的接收靈敏度,再加上業界領先的 100mW 的輸出功率保證擴大范圍和提高鏈路性能。模塊提供了多頻段多信道以及網絡 ID 來降低傳輸過程中的干擾以提高傳輸性能。用戶可以通過我司提供的 PC 軟件或發送相應的串口指令來讀取或修改模塊的串口設置和 RF 的相關參數。小巧的體積和便捷的設置使之在工業控制上得到了非常廣泛的應用。
SV611 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

分享產品：

規格書&附件下載

產品規格書：SV611-100mW 嵌入式工業級無線數傳模塊V5.2.pdf

其它附件：NiceRF_SV.rar

其它附件：serial assistant.rar

其它附件：USB_PC Drive.rar

性能參數
特點&應用
典型應用電路
引腳定義
機械尺寸（單位：mm）
系列產品
  • 模塊內部經過3V LDO穩壓。CS腳和SET腳控制是3.3V電平。如若是TTL電平的模塊，那串口TXD和RXD腳輸出和輸入都是支持3.3V電平。
  • 模塊出廠默認版本不支持休眠模式，對功耗有要求的客戶可聯系本司定制帶休眠版本。
參 數 最 小 典 型 最 大 單 位 條 件
運 行 條 件
工作電壓范圍 3.3 5.0 7.0 V
工作溫度范圍 -40 25 +85 ℃
電 流 消 耗
接收電流   25   mA TTL電平
  34   mA 485電平
  32.7   mA 232電平
發射電流   95   mA @20dBm
休眠電流   ＜5   uA @ 定制低功耗版本
射 頻 參 數
頻率范圍 （不同規格） 414.92 433.92 453.92 MHz @433MHz
470.92 489.92 509.92 MHz @470MHz
849.92 868.92 888.92 MHz @868MHz
895.92 914.92 934.92 MHz @915MHz
調制速率 1.2 9.6 115.2 Kbps GFSK
發射功率范圍 -1 +20 +20 dBm 軟件可配置
接收靈敏度   -121   dBm @1.2Kbps

產品特點

  • 內置軟件看門狗
  • 內置硬件防死機自復位電路，抵抗外部強干擾信號
  • 空曠傳輸距離可達 1400 米 @1.2K 速率時
  • 工作頻段：433/470/868/915 MHz 可選
  • 通訊頻道：40 個
  • 4 字節網絡 ID
  • 串口參數設置多樣化
  • GFSK 調制模式
  • RSSI 場強信號可監測
  • TTL/RS232/RS485 電平接口
  • 天線自動匹配及雙向開關控制
  • 靈敏度：-121 dBm
  • 最大輸出功率：100 mW （+20 dBm）
  • 工作電壓范圍：3.3 ~ 7.0 V
  • 工作溫度范圍：-40 ~ +85 ℃
  • 重量：10.0 g

應用領域

  • 無線遙控遙測
  • 遠程抄表
  • 安防系統
  • 工業數據采集
  • 家庭自動化遙測
  • 無線數據通信
  • 門禁系統
  • 機器人控制

無線透傳模塊SV611的典型應用電路

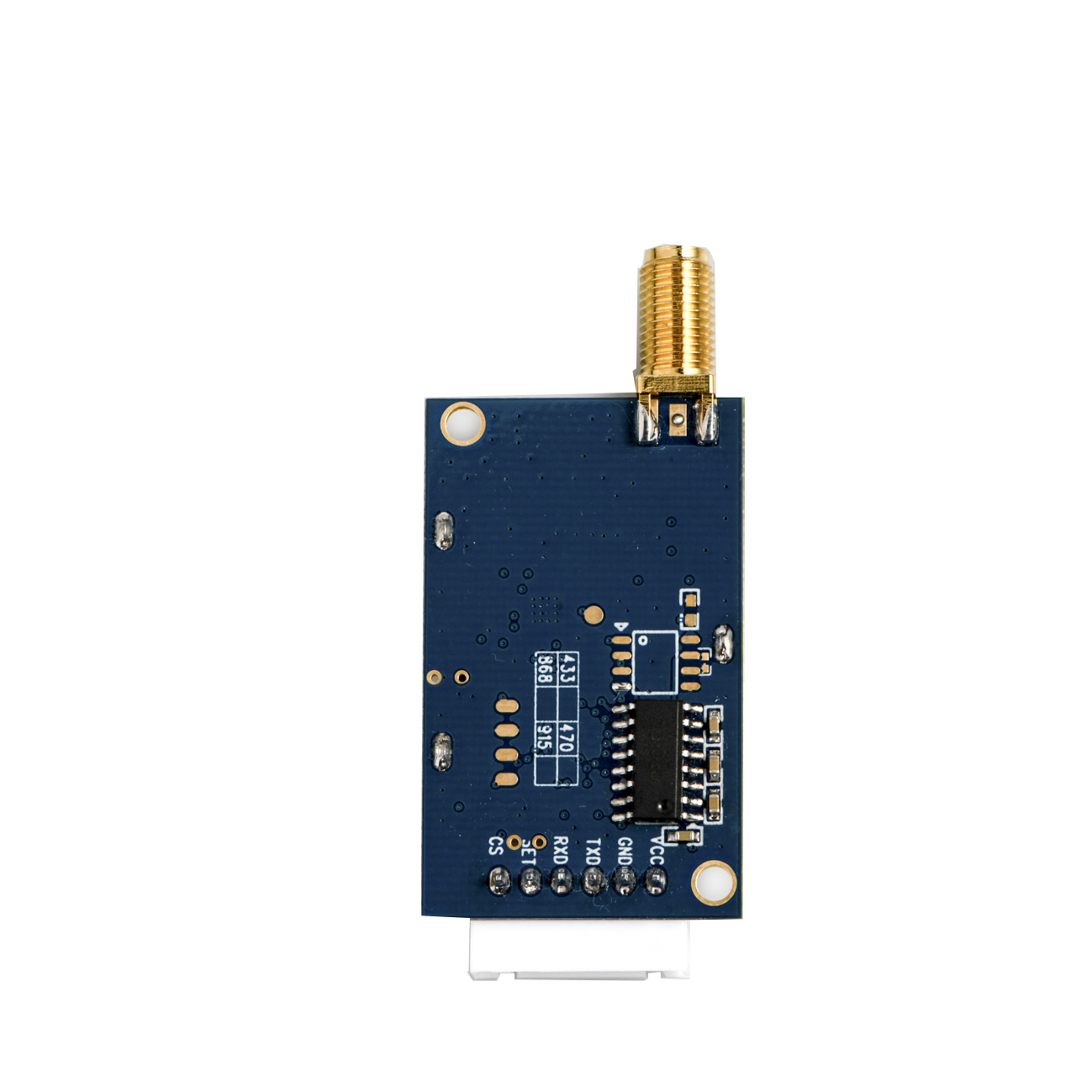

無線透傳模塊SV611的引腳定義

腳位編號 引腳定義 描述
1 VCC 接電源正極（典型值5V）
2 GND 接電源地
3 TXD/A 串口通訊數據發射(@485電平時，接A輸出)
4 RXD/B 串口通訊數據接收(@485電平時，接B輸出)
5 SET 配置參數使能（低電平使能參數配置，默認高電平輸出）
6 CS/NC 默認版本的模塊，此腳需要懸空（模塊內置防死機自復位電路） 注：客戶可以定制休眠版本的程序（無自復位功能），低電平休眠，電流低于5uA，默認高電平輸出

無線透傳模塊SV611的機械尺寸

型號 認證 接口 功率 頻率（MHz） 特點 規格書
SV610 TTL 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV610Pro TTL 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV611 TTL/RS232/RS485 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV650-TF CE TTL/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV650 TTL/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV651 TTL/RS232/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV652 TTL/RS232/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV653 USB 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV654 RS232-DB9 connector 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6202 TTL/RS232/RS485 2W/33dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6300 TTL/RS232/RS485 3W 433/470 GFSK 40 Channel RSSI
SV6500 TTL/RS232/RS485 5W/37dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6500Pro TTL/RS232/RS485 5W/37dBm 433/470 868/915 GFSK 40 Channel RSSI
SV-Mesh Series TTL/RS232/RS485 100mW-5W 433/470 868/915 GFSK 40 Channel RSSI
LoRa Star 系列 TTL/RS232/RS485 100mW-5W 433/470 868/915 星型組網
LoRa600Pro TTL 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa610Pro KC/ANATEL TTL 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611Pro KC TTL/RS232/RS485 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611DZ TTL/RS232/RS485 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa610II TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611II TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611II-DZ TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100DZ TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100Pro TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6102Pro TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6103Pro USB 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100II-1W TTL 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100II-2W TTL 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6200II TTL/RS232/RS485 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6200Pro TTL/RS232/RS485 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6500II TTL/RS232/RS485 5W/37dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6500Pro TTL/RS232/RS485 5W/37dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100Pro-mini TTL/RS485 1W/31dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRaP30Pro TTL/RS232/RS485 30W 433 MESH,LBT,AES128,RSSI
