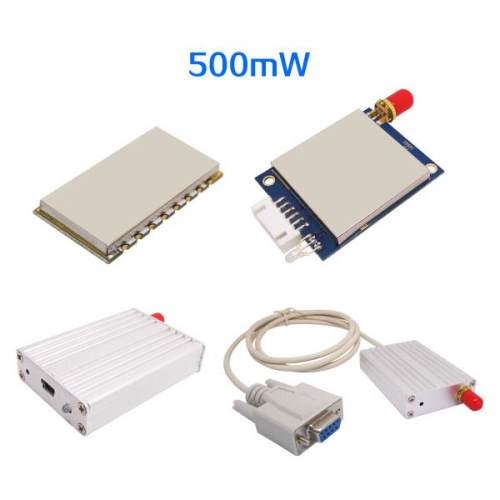

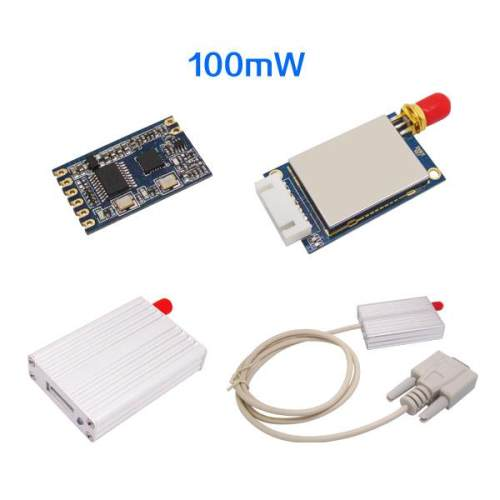

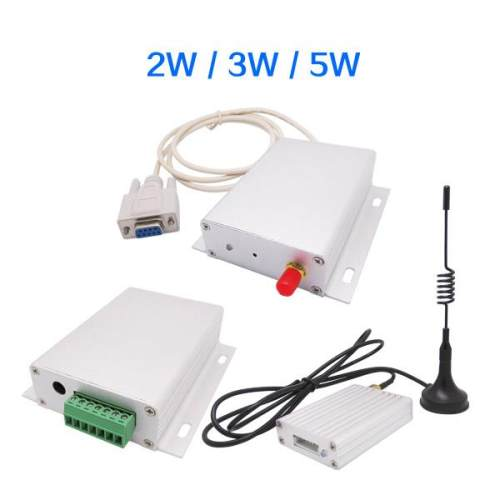

無線數傳模塊SV-MESH
無線數傳模塊SV-MESH
無線數傳模塊SV-MESH

SV-MESH： MESH自組網 抗干擾 超遠距離 無線數傳模塊

SV-MESH系列是我司最新推出的一款支持超遠距離傳輸?shù)?a title="無線數傳模塊" href="http://m.dabai66.cn">無線數傳模塊，它采用的是美國Silicon Lab公司的高性能射頻芯片。模塊可工作于節點和中繼兩種模式，帶有自動中繼功能，可通過模塊組合形成無盲區無距離限制的組網傳輸。同時，模塊提供多頻段多信道以及可配置的四字節網絡ID來降低傳輸過程中的干擾以提高傳輸性能。配合良好的PC用戶界面，客戶可以通過在線PC軟件或線下串口來設置模塊的相關應用參數。
SV-MESH嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

分享產品：

規格書&附件下載

產品規格書：SV-MESH 系列無線組網模塊 V2.1.pdf

其它附件：NiceRF-SV-MESH-V1.1.rar

其它附件：serial assistant.rar

其它附件：Serial debugging assistant 1.3.rar

其它附件：USB_PC Drive.rar

性能參數
特點&應用
典型應用電路
引腳定義
機械尺寸（單位：mm）
系列產品
參 數 最 小 典 型 最 大 單 位 條 件
運 行 條 件

工作電壓范圍

 3.3 5.0 6.5 V @100mW
3.3 5.0 6.5 V @500mW
4.5 5.0 6.5 V @2W
9 12 18 V @3W
9 12 30 V @5W
4.5 5.0 5.5 V @USB接口
電 流 消 耗
體眠電流   < 5   uA @100mW、500mW、2W
  < 5   mA @3W、5W

接收電流

   25   mA @TTL電平
  34   mA @RS485電平
  33   mA @RS232電平
  26   mA @USB電平

發射電流

   < 95   mA @100 mW
  < 350   mA @500 mW
  < 900   mA @2W
  < 600   mA @3W
  < 1.8   A @5W
射 頻 參 數

頻率范圍 （不同規格）

 414.92 433.92 453.92 MHz @433MHz
470.92 489.92 509.92 MHz @470MHz
849.92 868.92 888.92 MHz @868MHz
895.92 914.92 934.92 MHz @915MHz

發射功率范圍

 -1 +20 +20 dBm 100 mW
+20 +27 +27 dBm 500 mW
+13 +33 +33 dBm 2 W
+15 +35 +35 dBm 3 W
+30 +37 +37 dBm 5 W
調制速率 1.2 9.6 115.2 Kbps GFSK
接收靈敏度   -121   dBm @1.2Kbps

產品特點

  • 無盲區無距離限制
  • GFSK調制模式
  • 通訊頻道: 40個
  • 4字節網絡ID
  • 出廠默認雙字節節點ID
  • 串口參數設置多樣化
  • RSSI場強信號可監測
  • TTL/RS232/RS485/USB電平接口可選
  • 單個模塊輸出功率: 100mW～5W可選
  • 工作頻段：433/470/868/915MHz可選
  • 靈敏度:  -121 dBm
  • 工作溫度范圍：-40～+85℃

應用領域

  • 機器人控制
  • 無線遙控遙測
  • 工業數據采集
  • 無線數據通信
  • 無線門禁系統
  • 遠程抄表
  • 無線安防系統
  • 家庭自動化遙測

無線數傳模塊SV-MESH的典型應用電路

SV610系列:

無線數傳模塊SV610的引腳定義

腳位編號 引腳定義 描 述
1 VCC 接電源正極（典型值5V）
2 GND 接電源地
3 TXD 串口通訊數據發射
4 RXD 串口通訊數據接收
5 SET 配置參數使能（低電平使能參數配置，默認高電平輸出）
6 CS 模塊使能（低電平休眠，電流小于5uA,默認高電平輸出）
7 GND 天線地
8 ANT 接天線（50歐姆的銅軸天線）



SV650系列:

無線數傳模塊SV650的引腳定義

腳位編號 引腳定義 描述
1 SET 配置參數使能（低電平使能參數配置，默認高電平輸出）
2 CS 模塊使能（低電平休眠，電流小于5uA,默認高電平輸出）
3 TXLED 發射指示燈輸出腳（低電平有效）
4 RXLED 接收指示燈輸出腳（低電平有效）
5、6、7、11、12 NC 懸空
8、10、13 GND 接電源地
9 ANT 射頻信號輸出，接50歐天線
14 VCC 接電源正極（典型值5V）
15 RXD/B 串口通訊數據接收(@485電平時接B輸出）
16 TXD/A 串口通訊數據發射(@485電平時接A輸出)



SV611、SV651系列:

無線數傳模塊SV611的引腳定義無線數傳模塊SV651的引腳定義

腳位編號 引腳定義 描述
1 VCC 接電源正極（典型值5V）
2 GND 接電源地
3 TXD/A 串口通訊數據發射(@485電平時，接A輸出)
4 RXD/B 串口通訊數據接收(@485電平時，接B輸出)
5 SET 配置參數使能（低電平使能參數配置，默認高電平輸出）
6 CS 模塊使能（低電平休眠，電流小于5uA,默認高電平輸出）



SV652、SV6202系列:

  無線數傳模塊SV652、SV6202的引腳定義

腳位編號 引腳定義 描述
1 VCC 接電源正極（典型值5V）
2 GND 接電源地
3 TXD/A 串口通訊數據發射(@485電平時，接A輸出)
4 RXD/B 串口通訊數據接收(@485電平時，接B輸出)
5 SET 配置參數使能（低電平使能參數配置，默認高電平輸出）
6 CS 模塊使能（低電平休眠，電流小于5uA,默認高電平輸出）



SV653系列:

無線數傳模塊SV653的引腳定義



SV654系列:

無線數傳模塊SV654的引腳定義



SV6300、SV6500系列:

無線數傳模塊SV6300、SV6500的引腳定義

腳位編號 引腳定義 描述
1 TXD 串口通訊數據發射
2 RXD 串口通訊數據接收
3 GND 接電源地
4 A + 串口通訊數據發射(485電平)
5 B - 串口通訊數據接收(485電平)
6 SET 配置參數使能（低電平使能參數配置，默認高電平輸出）
7 CS 模塊使能（低電平休眠,默認高電平輸出）

SV610:

無線數傳模塊SV610的機械尺寸



SV611:

無線數傳模塊SV611的機械尺寸



SV652、SV6202:

無線數傳模塊SV652、SV6202的機械尺寸



SV650:

無線數傳模塊SV650的機械尺寸



SV651:

無線數傳模塊SV651的機械尺寸



SV6300、SV6500：

無線數傳模塊SV6300、SV6500的機械尺寸

型號 認證 接口 功率 頻率（MHz） 特點 規格書
SV610 TTL 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV610Pro TTL 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV611 TTL/RS232/RS485 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV650-TF CE TTL/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV650 TTL/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV651 TTL/RS232/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV652 TTL/RS232/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV653 USB 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV654 RS232-DB9 connector 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6202 TTL/RS232/RS485 2W/33dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6300 TTL/RS232/RS485 3W 433/470 GFSK 40 Channel RSSI
SV6500 TTL/RS232/RS485 5W/37dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6500Pro TTL/RS232/RS485 5W/37dBm 433/470 868/915 GFSK 40 Channel RSSI
SV-Mesh Series TTL/RS232/RS485 100mW-5W 433/470 868/915 GFSK 40 Channel RSSI
LoRa Star 系列 TTL/RS232/RS485 100mW-5W 433/470 868/915 星型組網
LoRa600Pro TTL 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa610Pro KC/ANATEL TTL 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611Pro KC TTL/RS232/RS485 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611DZ TTL/RS232/RS485 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa610II TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611II TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611II-DZ TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100DZ TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100Pro TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6102Pro TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6103Pro USB 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100II-1W TTL 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100II-2W TTL 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6200II TTL/RS232/RS485 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6200Pro TTL/RS232/RS485 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6500II TTL/RS232/RS485 5W/37dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6500Pro TTL/RS232/RS485 5W/37dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100Pro-mini TTL/RS485 1W/31dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRaP30Pro TTL/RS232/RS485 30W 433 MESH,LBT,AES128,RSSI
