SV651：500mW 工業級抗干擾無線數傳模塊

SV651是一款大功率的高集成無線數傳模塊，采用的是高性能的Silicon Lab射頻芯片。高效的接收靈敏度,再加上業界領先的500mW的輸出功率保證擴大范圍和提高鏈路性能。模塊提供了多頻段多信道以及網絡ID來降低傳輸過程中的干擾以提高傳輸性能。用戶可以通過PC軟件或在線修改設置串口以及RF的相關參數。
SV651嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

分享產品：

規格書&附件下載

產品規格書：SV651-500mW 工業級抗干擾無線數傳模塊 V6.2.pdf

其它附件：NiceRF_SV.rar

其它附件：serial assistant.rar

其它附件：Serial debugging assistant 1.3.rar

其它附件：USB_PC.rar

性能參數
特點&應用
典型應用電路
引腳定義
機械尺寸（單位：mm）
系列產品
參數 最 小 典 型 最 大 單 位 條 件
運 行 條 件
工作電壓范圍 4.0 5.0 6.5 V
工作溫度范圍 -40 25 +85 ℃
電 流 消 耗



接收電流

   25   mA TTL電平
  34   mA 485電平
  32.7   mA 232電平
發射電流   730   mA @30dBm
體眠電流   ＜5   uA @ 定制低功耗版本
射 頻 參 數

頻率范圍 （不同規格）

 414.92 433.92 453.92 MHz @433MHz
470.92 489.92 509.92 MHz @470MHz
849.92 868.92 888.92 MHz @868MHz
895.92 914.92 934.92 MHz @915MHz
調制速率 1.2 9.6 115.2 Kbps GFSK
發射功率范圍 -6 / +30 dBm 軟件可配置
接收靈敏度   -121   dBm @1.2Kbps

產品特點

  • 內置軟件看門狗
  • 內置硬件防死機自復位電路，抵抗外部強干擾信號
  • 空曠傳輸距離可達2800米 @1.2Kbps速率時
  • 工作頻段：433/470/868/915 MHz可選
  • 通訊頻道: 40個
  • 4字節網絡ID
  • 串口參數設置多樣化
  • GFSK調制模式
  • RSSI場強信號可監測
  • TTL/RS232/RS485電平接口
  • 天線自動匹配及雙向開關控制
  • 靈敏度:  -121 dBm
  • 最大輸出功率：1W （+30dBm）
  • 工作電壓范圍：4.0~ 6.5 V
  • 工作溫度范圍：-40 ~ +85 °C
  • 重量：13.2 g

應用領域

  • 無線遙控遙測
  • 遠程抄表
  • 安防系統
  • 工業數據采集
  • 家庭自動化遙測
  • 無線數據通信
  • 門禁系統
  • 機器人控制

無線數傳模塊SV651的典型應用電路

無線數傳模塊SV651的引腳定義

腳位編號 引腳定義 描述
1 VCC 接電源正極（典型值5V）
2 GND 接電源地
3 TXD/A 串口通訊數據發射(@485電平時，接A輸出)
4 RXD/B 串口通訊數據接收(@485電平時，接B輸出)
5 SET 配置參數使能（低電平使能參數配置，默認高電平輸出）
6 CS/NC 默認版本的模塊，此腳需要懸空（模塊內置防死機自復位電路） 注：客戶可以定制休眠版本的程序（無自復位功能），低電平休眠，電流低于5uA，默認高電平輸出

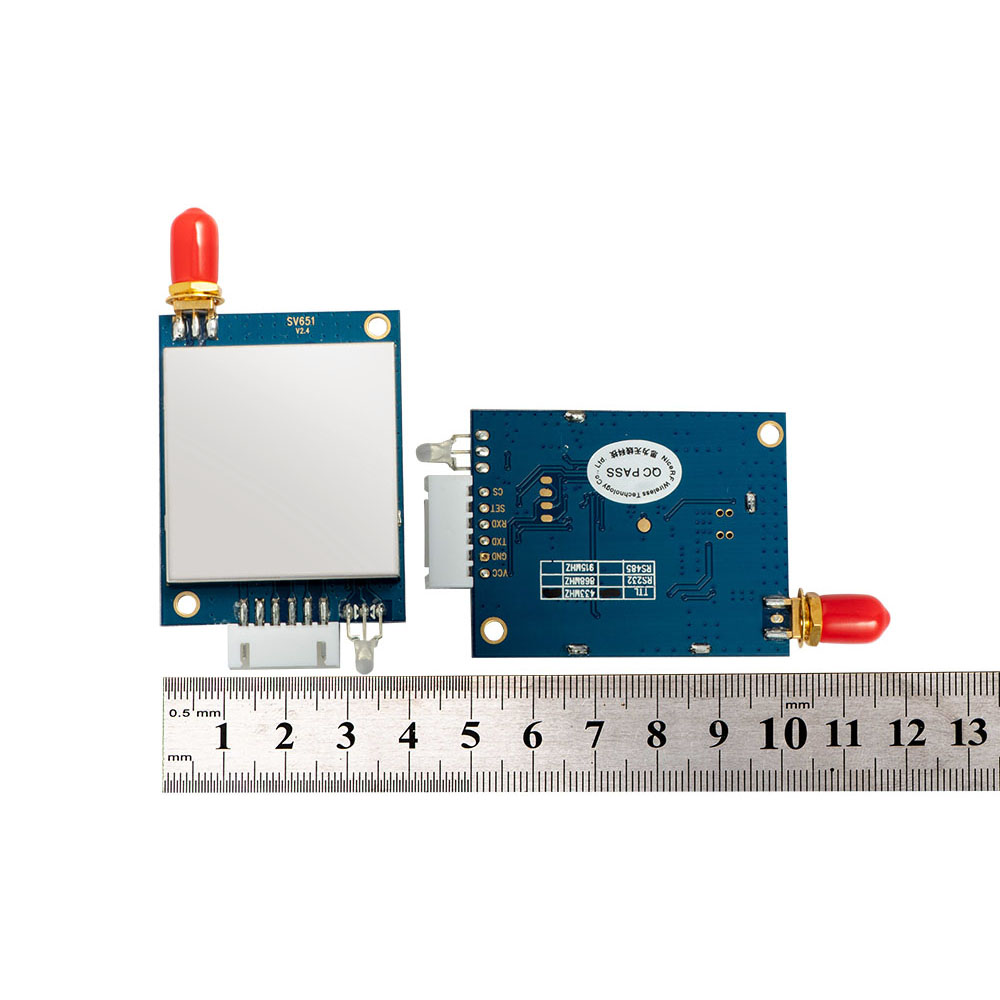

無線數傳模塊SV651的機械尺寸

型號 認證 接口 功率 頻率（MHz） 特點 規格書
SV610 TTL 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV610Pro TTL 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV611 TTL/RS232/RS485 100mW/20dBm 433/470 868/915 GFSK 40 Channel RSSI
SV650-TF CE TTL/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV650 TTL/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV651 TTL/RS232/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV652 TTL/RS232/RS485 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV653 USB 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV654 RS232-DB9 connector 500mW/27dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6202 TTL/RS232/RS485 2W/33dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6300 TTL/RS232/RS485 3W 433/470 GFSK 40 Channel RSSI
SV6500 TTL/RS232/RS485 5W/37dBm 433/470 868/915 GFSK 40 Channel RSSI
SV6500Pro TTL/RS232/RS485 5W/37dBm 433/470 868/915 GFSK 40 Channel RSSI
SV-Mesh Series TTL/RS232/RS485 100mW-5W 433/470 868/915 GFSK 40 Channel RSSI
LoRa Star 系列 TTL/RS232/RS485 100mW-5W 433/470 868/915 星型組網
LoRa600Pro TTL 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa610Pro KC/ANATEL TTL 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611Pro KC TTL/RS232/RS485 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611DZ TTL/RS232/RS485 100mW/20dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa610II TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611II TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa611II-DZ TTL 160mW/22dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100DZ TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100Pro TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6102Pro TTL/RS232/RS485 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6103Pro USB 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100II-1W TTL 1W/30dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100II-2W TTL 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6200II TTL/RS232/RS485 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6200Pro TTL/RS232/RS485 2W/33dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6500II TTL/RS232/RS485 5W/37dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6500Pro TTL/RS232/RS485 5W/37dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRa6100Pro-mini TTL/RS485 1W/31dBm 433/470 868/915 MESH,LBT,AES128,RSSI
LoRaP30Pro TTL/RS232/RS485 30W 433 MESH,LBT,AES128,RSSI
