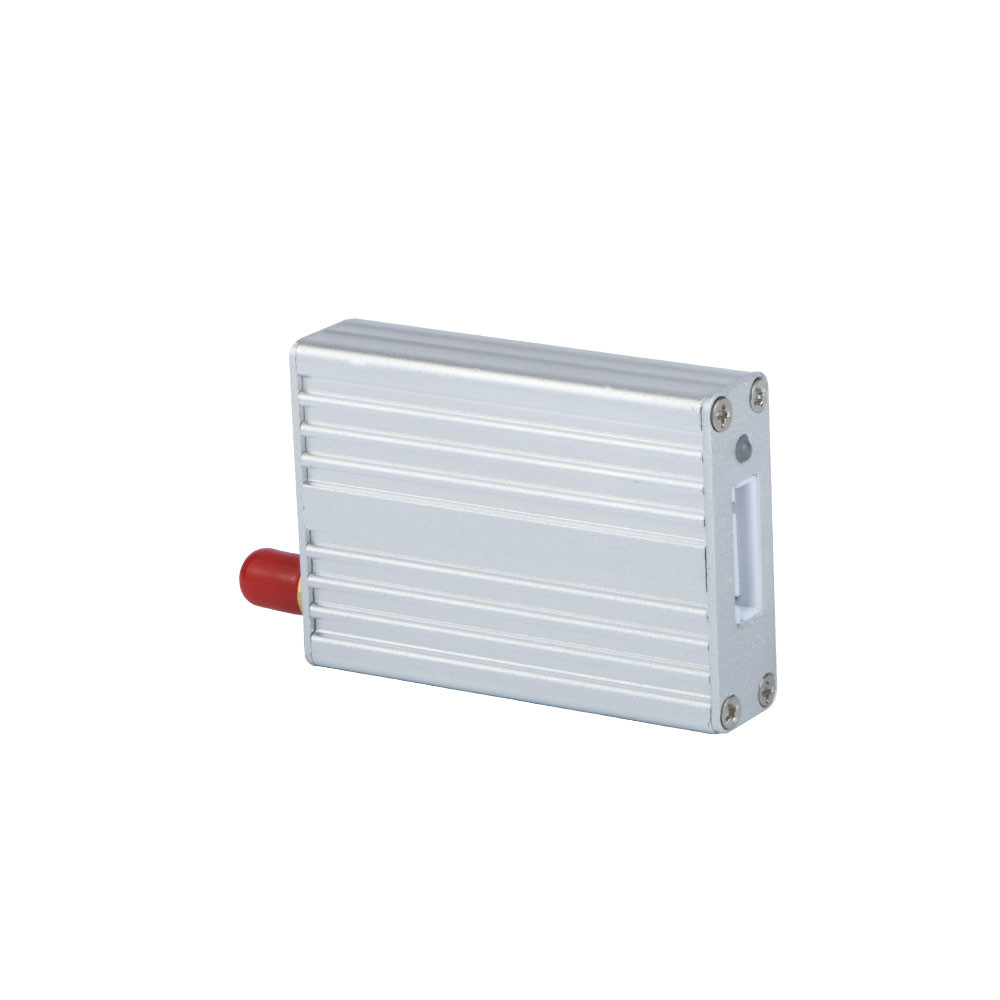

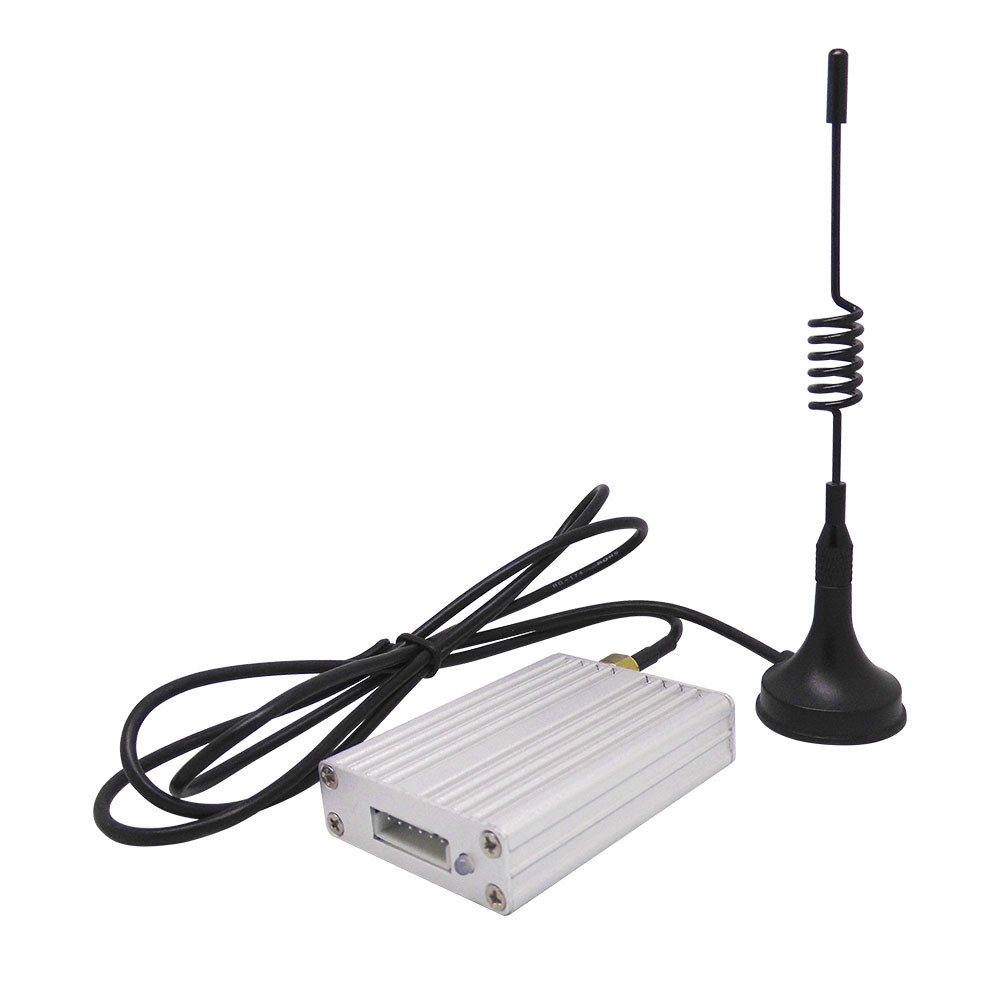

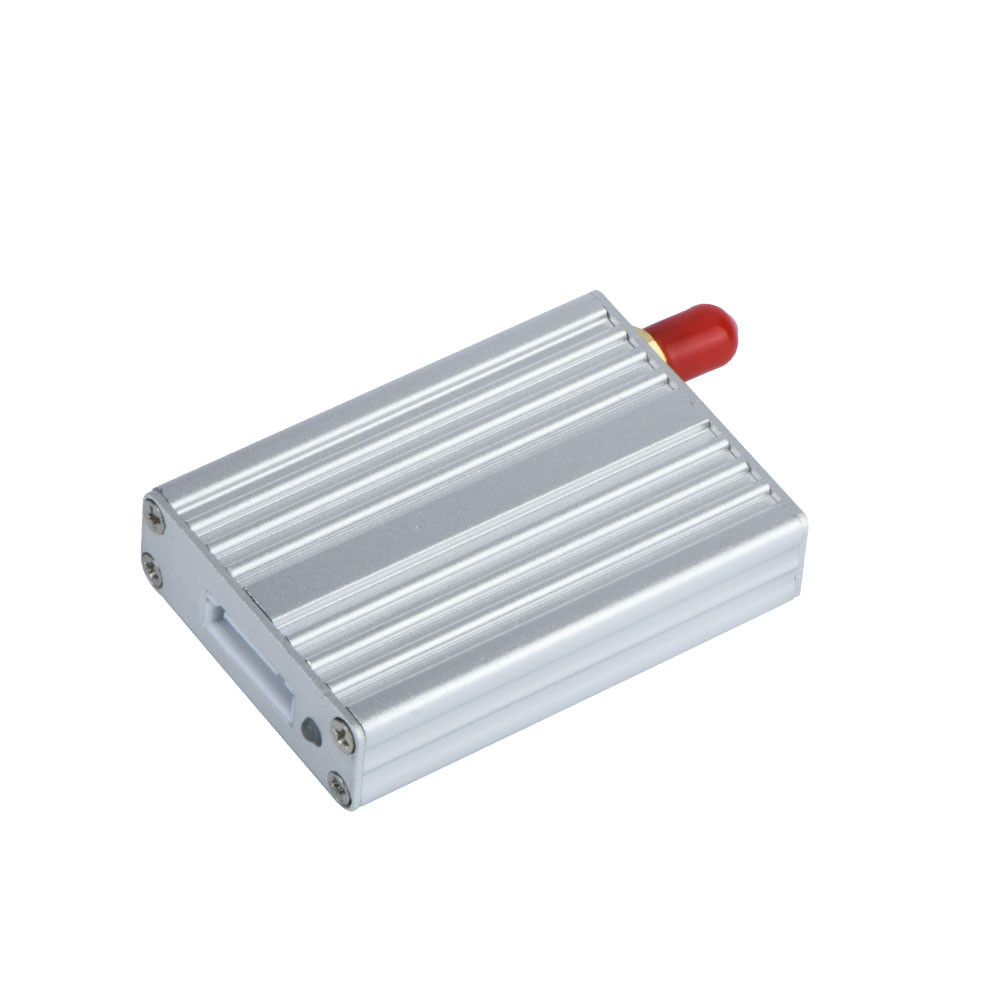

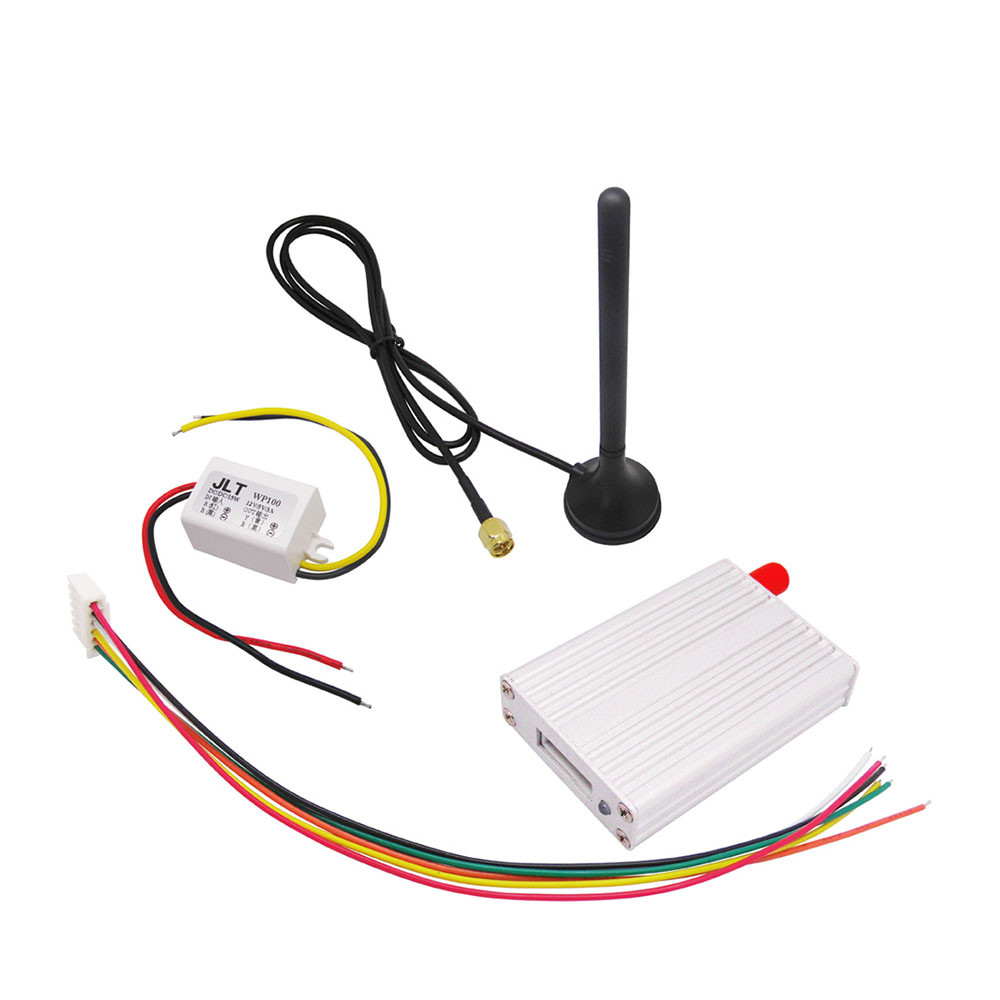

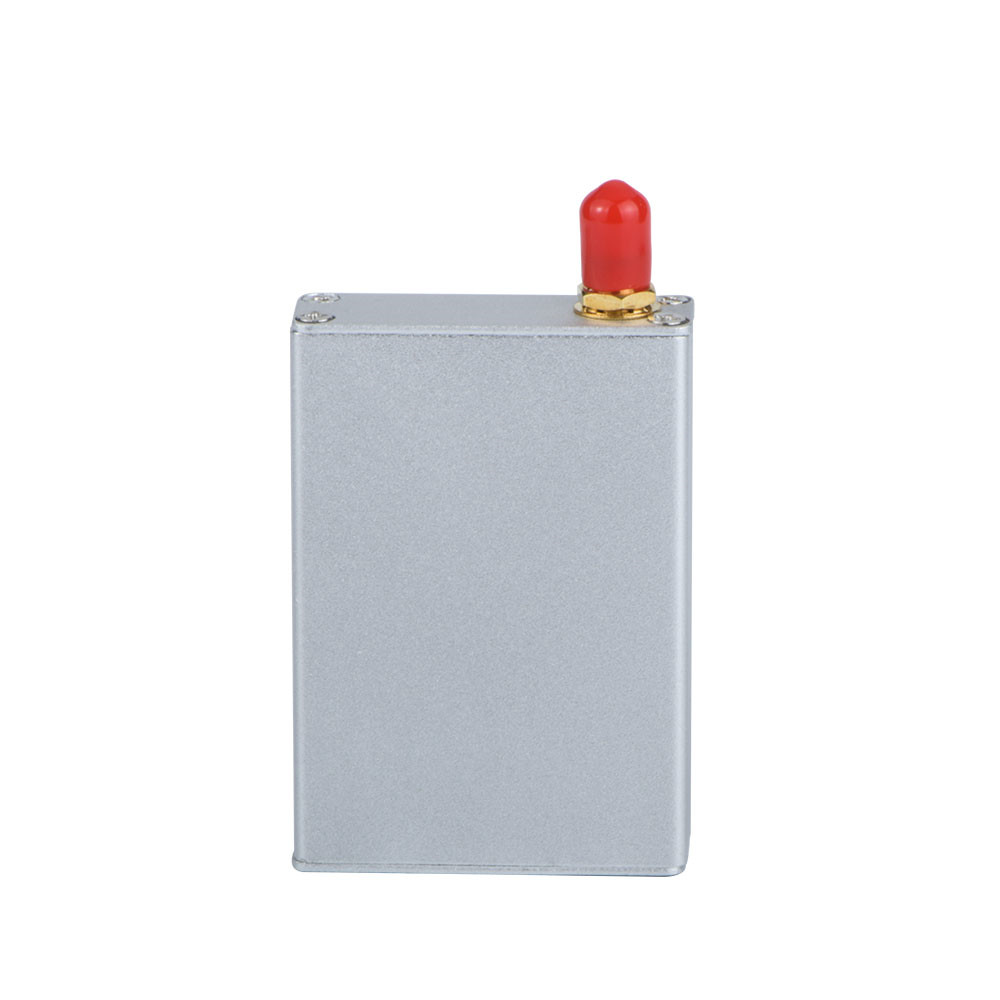

SV6202：2W 小體積大功率無線數傳電臺

SV6202是一款超遠距離的無線數傳電臺，采用的是高性能的Silicon Lab射頻芯片。高效的接收靈敏度,再加上業界領先的2 W的超大輸出功率保證擴大范圍和提高鏈路性能。模塊提供了多頻段多信道以及網絡ID來降低傳輸過程中的干擾以提高傳輸性能。用戶可以通過PC軟件或在線修改設置串口以及RF的相關參數。
SV6202嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SV6202-2W 小體積大功率無線透傳模塊V5.3.pdf

其它附件：NiceRF_SV系列軟件.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	4.5	5.0	6.5	V
工作溫度范圍	-40	25	+85	℃
電流消耗
接收電流		25		mA	TTL電平
		34		mA	485電平
		32.7		mA	232電平
發射電流		900		mA	@33dBm
體眠電流		＜5		uA	@ 定制低功耗版本
射頻參數
頻率范圍（不同規格）	414.92	433.92	453.92	MHz	@433MHz
	470.92	489.92	509.92	MHz	@470MHz
	849.92	868.92	888.92	MHz	@868MHz
	895.92	914.92	934.92	MHz	@915MHz
調制速率	1.2	9.6	115.2	Kbps	GFSK
發射功率范圍	13	/	+33	dBm	軟件可配置
接收靈敏度		-121		dBm	@1.2kbps

產品特點

內置軟件看門狗
內置硬件防死機自復位電路，抵抗外部強干擾信號
空曠傳輸距離可達5000米 @1.2K速率時
工作頻段：433/470/868/915 MHz可選
通訊頻道: 40個
4字節網絡ID
串口參數設置多樣化
GFSK調制模式
RSSI場強信號可監測
TTL/RS232/RS485電平接口
天線自動匹配及雙向開關控制
靈敏度: -121 dBm
最大輸出功率：2W （+33 dBm）
工作電壓范圍：5 ~ 6.5 V
工作溫度范圍：-40 ~ +85 °C
重量：48 g

應用領域

無線遙控遙測
遠程抄表
安防系統
工業數據采集
家庭自動化遙測
無線數據通信
門禁系統
機器人控制

無線數傳電臺SV6202的典型應用電路

無線數傳電臺SV6202的引腳定義

腳位編號	引腳定義	描述
1	VCC	接電源正極（典型值5V）
2	GND	接電源地
3	TXD/A	串口通訊數據發射(@485電平時，接A輸出)
4	RXD/B	串口通訊數據接收(@485電平時，接B輸出)
5	SET	配置參數使能（低電平使能參數配置，默認高電平輸出）
6	CS/NC	默認版本的模塊，此腳需要懸空（模塊內置防死機自復位電路）注：客戶可以定制休眠版本的程序（無自復位功能），低電平休眠，電流低于5uA，默認高電平輸出

無線數傳電臺SV6202的機械尺寸

型號	認證	接口	功率	頻率（MHz）	特點
SV610		TTL	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV610Pro		TTL	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV611		TTL/RS232/RS485	100mW/20dBm	433/470 868/915	GFSK 40 Channel RSSI
SV650-TF	CE	TTL/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV650		TTL/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV651		TTL/RS232/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV652		TTL/RS232/RS485	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV653		USB	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV654		RS232-DB9 connector	500mW/27dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6202		TTL/RS232/RS485	2W/33dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6300		TTL/RS232/RS485	3W	433/470	GFSK 40 Channel RSSI
SV6500		TTL/RS232/RS485	5W/37dBm	433/470 868/915	GFSK 40 Channel RSSI
SV6500Pro		TTL/RS232/RS485	5W/37dBm	433/470 868/915	GFSK 40 Channel RSSI
SV-Mesh Series		TTL/RS232/RS485	100mW-5W	433/470 868/915	GFSK 40 Channel RSSI
LoRa Star 系列		TTL/RS232/RS485	100mW-5W	433/470 868/915	星型組網
LoRa600Pro		TTL	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa610Pro	KC/ANATEL	TTL	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611Pro	KC	TTL/RS232/RS485	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611DZ		TTL/RS232/RS485	100mW/20dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa610II		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611II		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa611II-DZ		TTL	160mW/22dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100DZ		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100Pro		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6102Pro		TTL/RS232/RS485	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6103Pro		USB	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100II-1W		TTL	1W/30dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100II-2W		TTL	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6200II		TTL/RS232/RS485	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6200Pro		TTL/RS232/RS485	2W/33dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6500II		TTL/RS232/RS485	5W/37dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6500Pro		TTL/RS232/RS485	5W/37dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRa6100Pro-mini		TTL/RS485	1W/31dBm	433/470 868/915	MESH,LBT,AES128,RSSI
LoRaP30Pro		TTL/RS232/RS485	30W	433	MESH,LBT,AES128,RSSI
