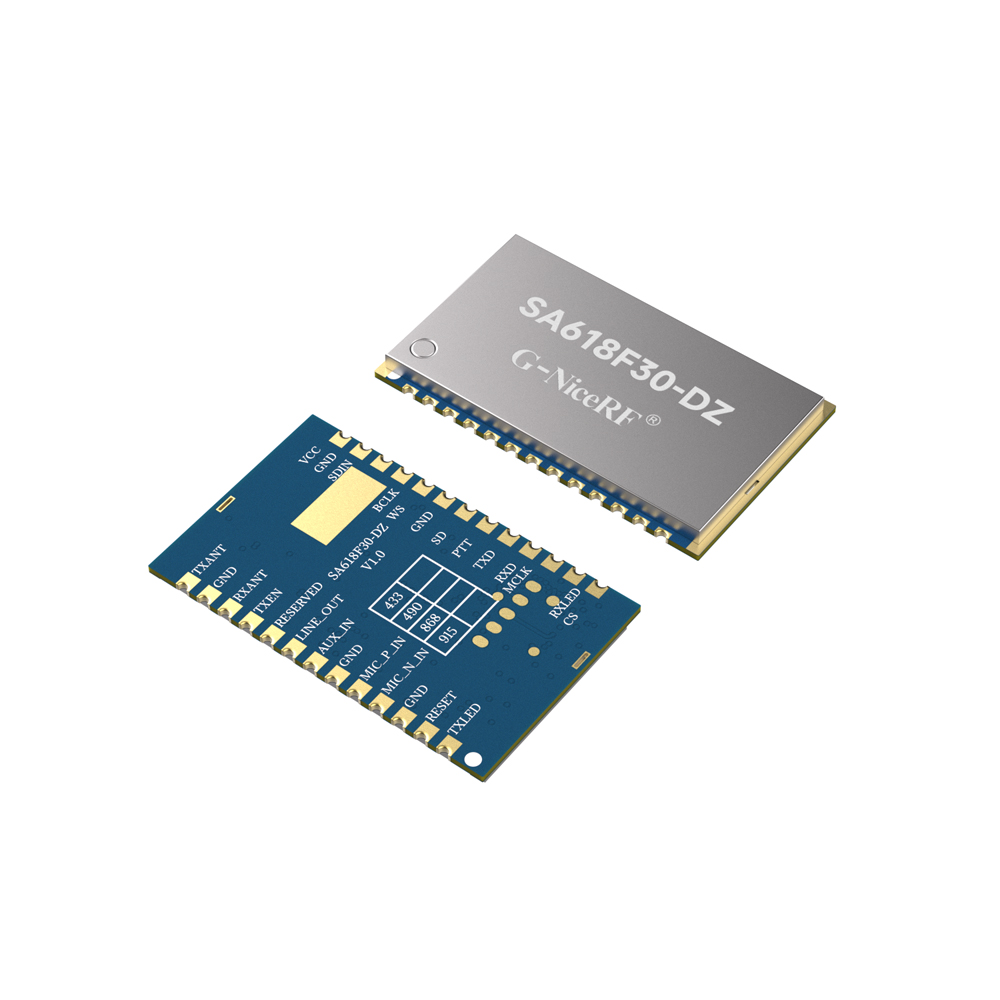

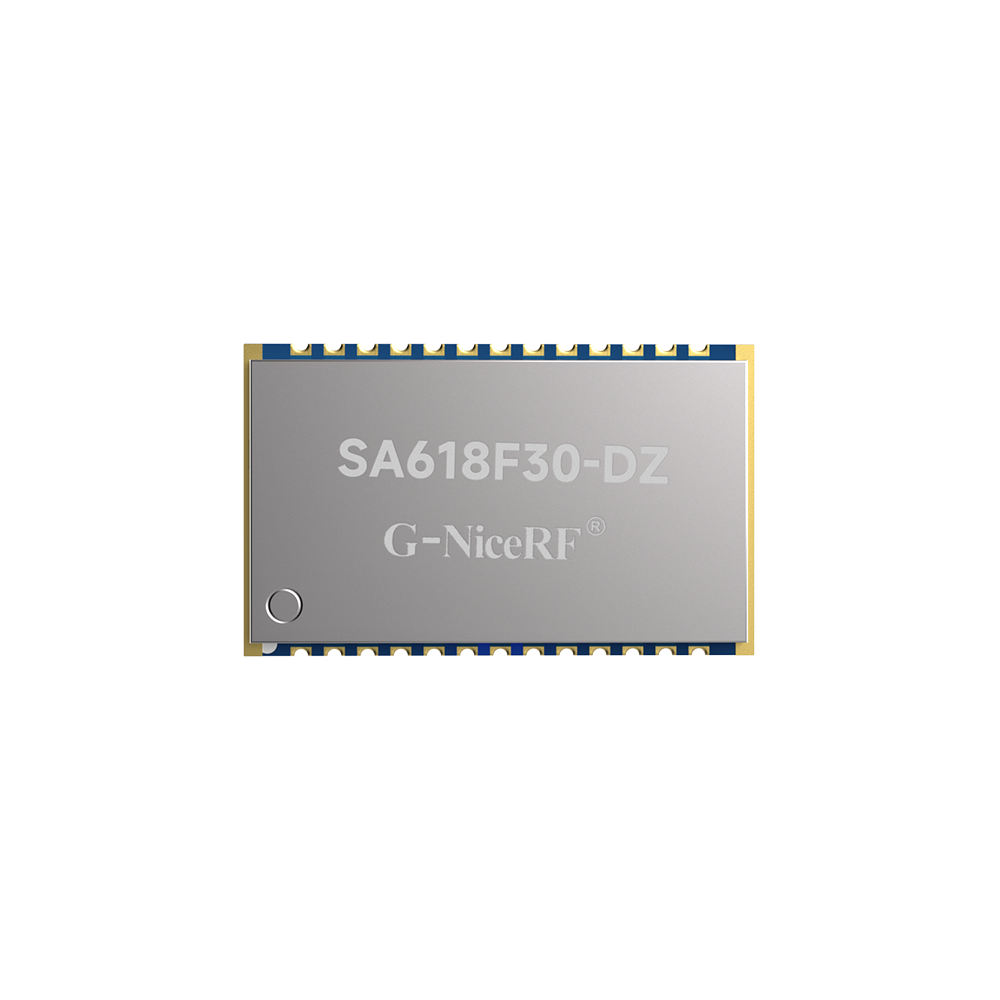

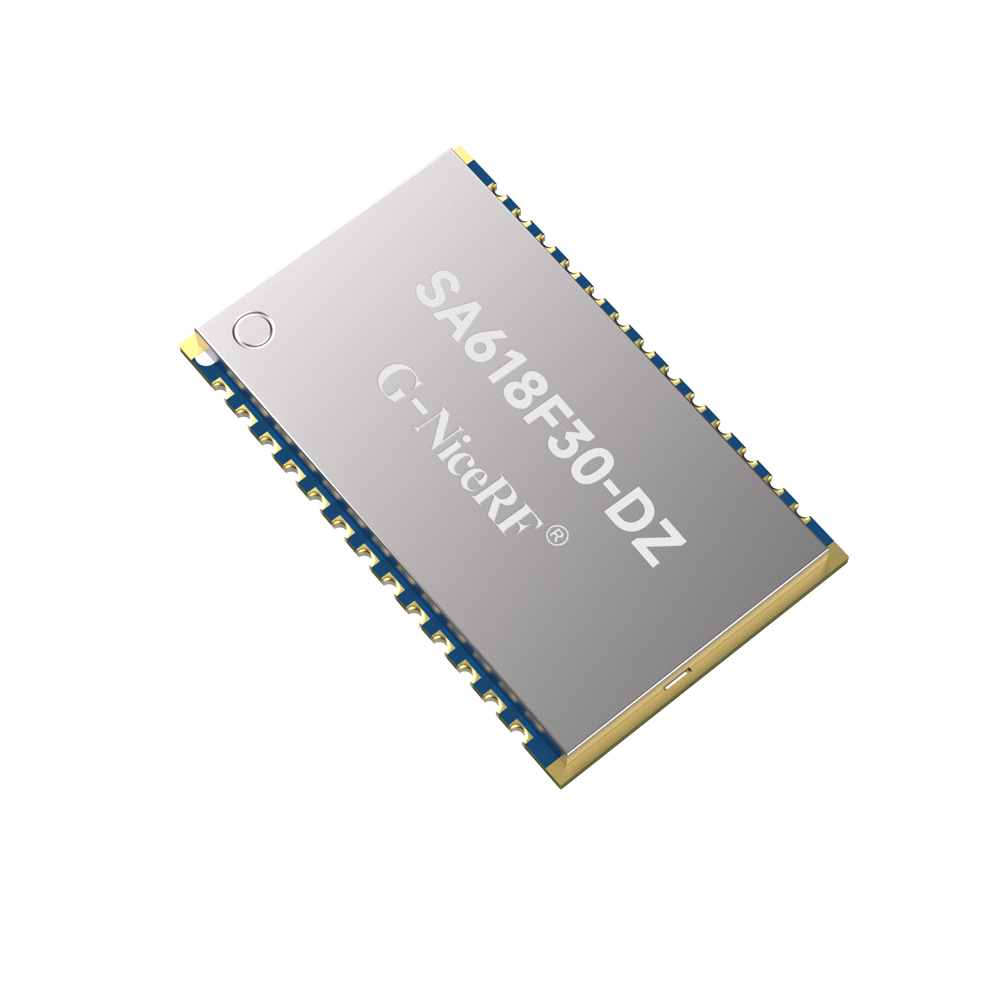

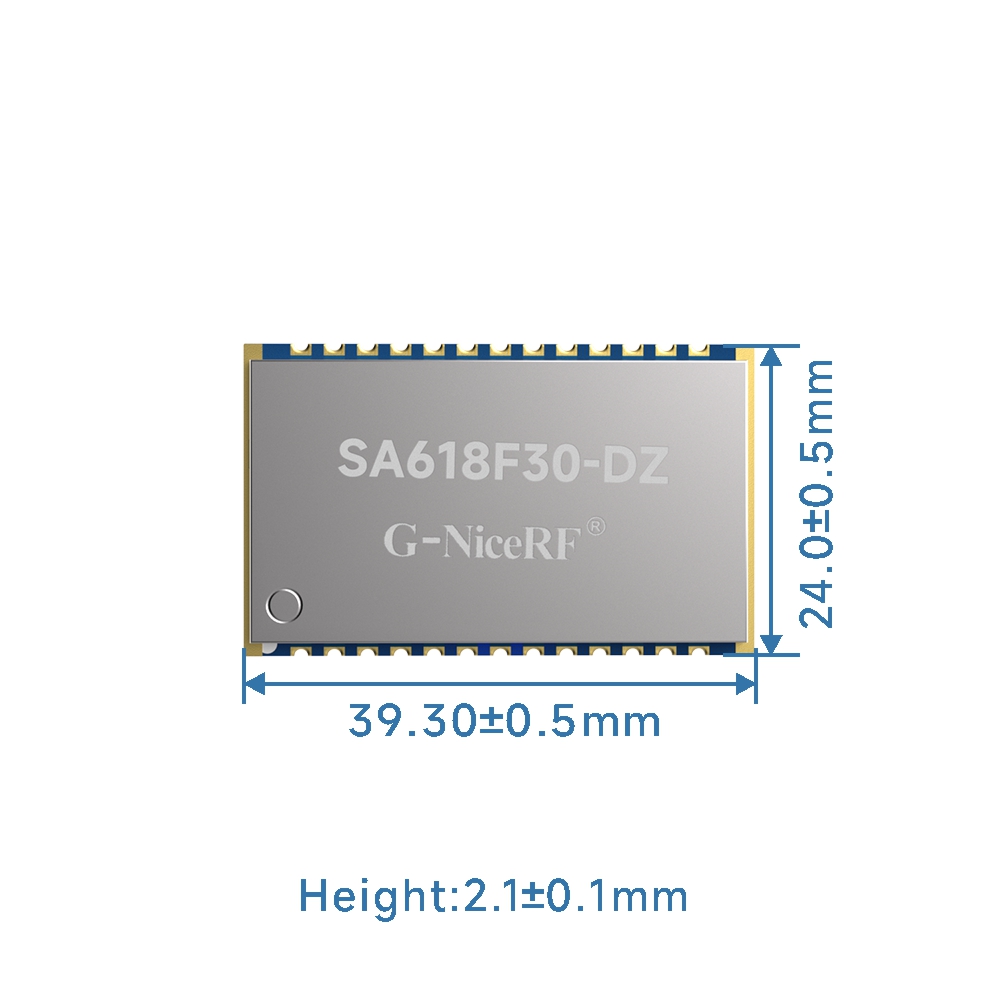

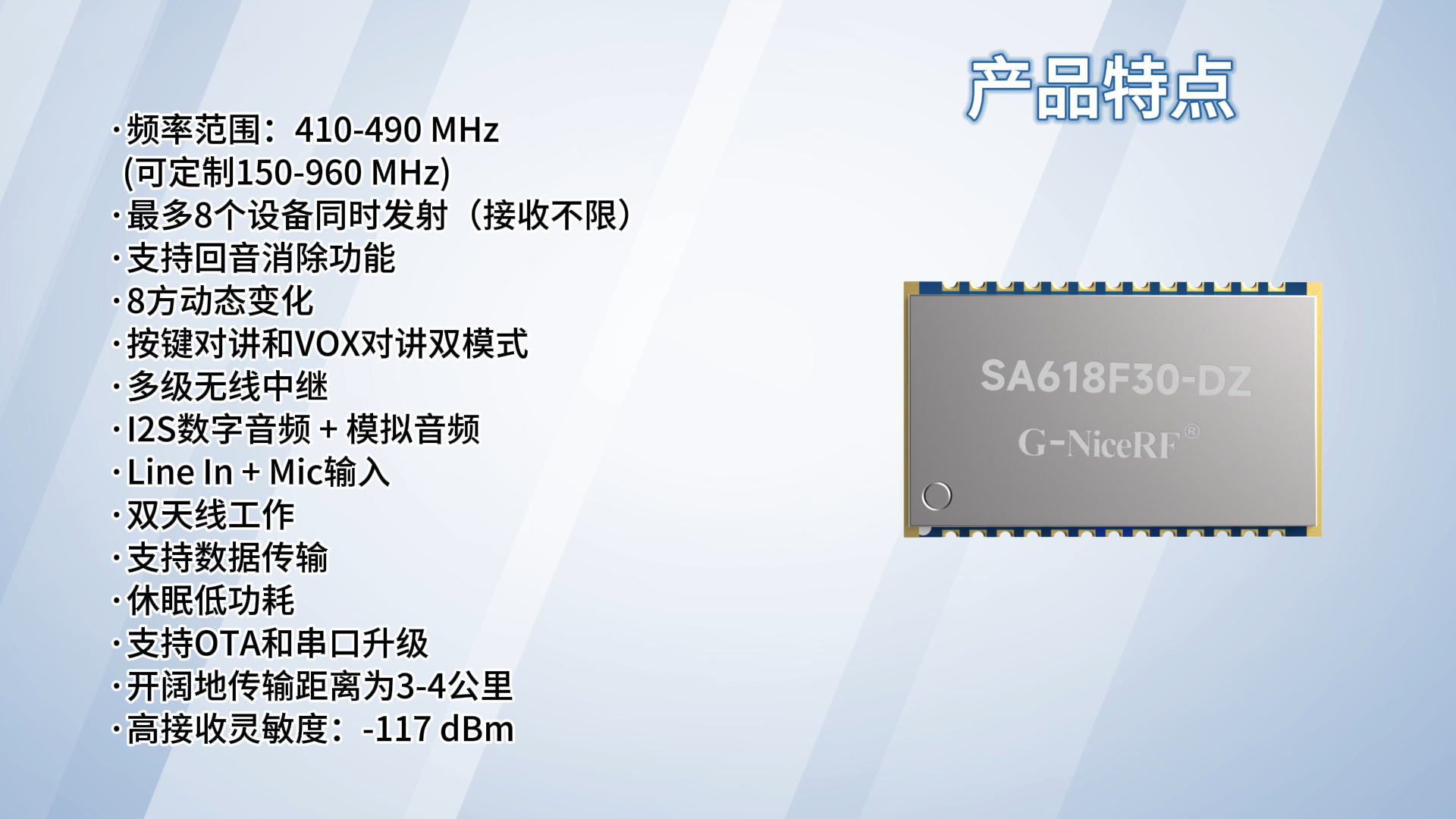

SA618F30-DZ：全雙工數據語音傳輸音頻模塊 收發雙天線設計

參 數

測試條件

最 小

典 型

最 大

單 位

工作電壓范圍

3.3

4.2

5.5

V

工作溫度范圍

-30

25

70

℃

電 流 消 耗

休眠電流

10

20　

uA

接收電流

@無音頻輸出

50

55　

mA

發射電流（高功率）

4v,@30dBm　

450

500

mA

射 頻 參 數

工作頻率范圍

UHF　

410

480

MHz

可定制頻率范圍

150

960

MHz

默認出貨頻率

UHF(間隔1MHz)

440.125

455.125

MHz

發射功率

@5V

16

32

dBm

發射帶寬

500

KHz

接收靈敏度

-117

dBm

音 頻 參 數

調制靈敏度

10

100　

mV

接收信噪比

90

dB

頻率響應

60

3800

Hz

音頻輸出功率（line out)

負載16歐　

40　

mW

延時參數

2通道

80

100

120　

ms

3通道

120

160

180

ms

4通道

160

200

240　

ms

6通道

240

300

360　

ms

8通道

320

400

480

ms

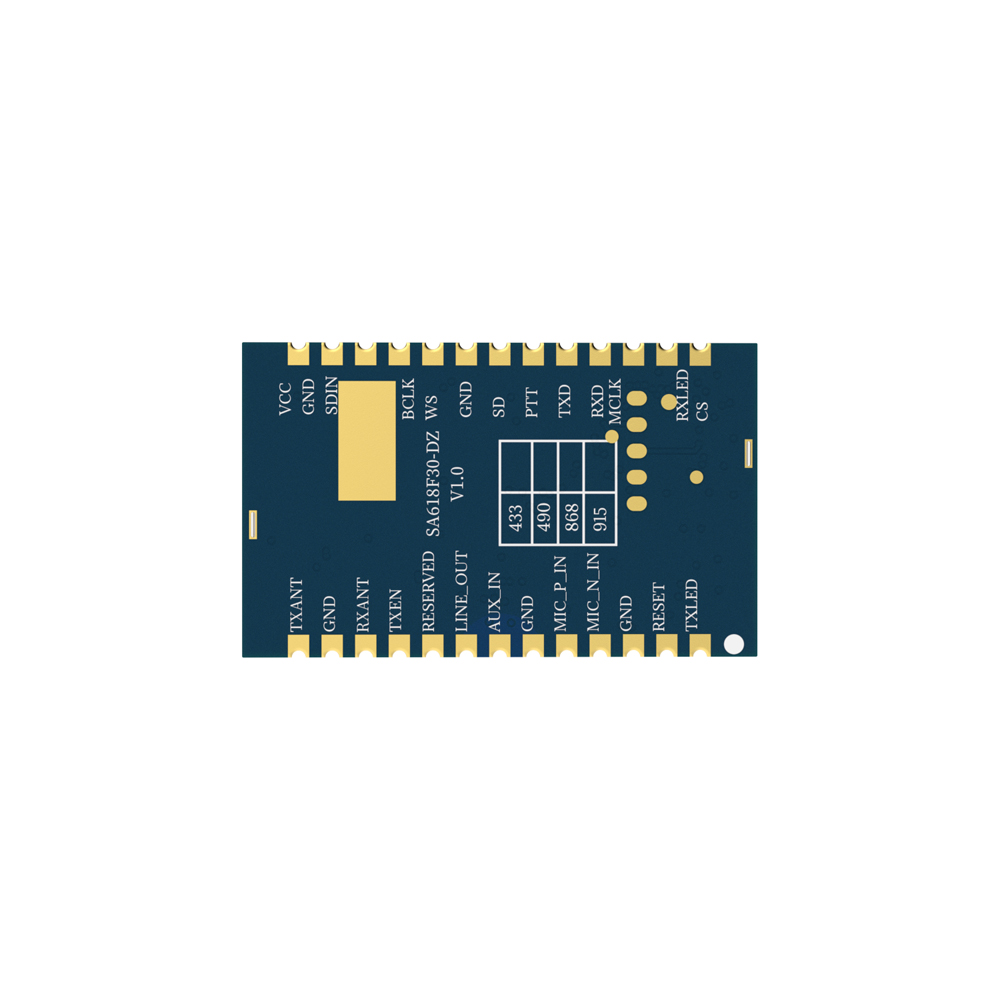

腳位編號

引腳定義

輸入/輸出

描  述

1

TXLED

O

外接發射指示燈，低電平點亮，正常高電平輸出(要外接1K左右限流電阻)

2

RESET

I

模塊復位腳，拉低時間大于5ms模塊復位

3,6,10,

12,14,15,19

GND

接電源負極

4

MIC_N_IN

I

外接咪頭的負極，需串220nH電感，參考典型電路。

5

MIC_P_IN

I

外接咪頭的正極，需220nH電感，參考典型電路。

7

AUX_IN

I

外接音頻輸入信號，最大1.8VRMS

8

LINE_OUT

O

可外接16歐的耳機，需外加LC低通濾波電路，濾除射頻干擾，參考典型電路。

9

RESERVED

模塊測試腳，用戶懸空不接

10

TXEN

O

發射使能腳，發射時輸出高電平（3.3v)，接收時輸出低電平。

11

RXANT

I

接收射頻信號輸入，接50歐天線

13

TXANT

O

發射射頻信號輸出，接50歐天線

14

VCC

接電源正極(可外接3.3-5.5V)

16

SDIN

I

外接I2S(電壓0-3.3v)

17

BCLK

O

外接I2S(電壓0-3.3v)

18

WS

O

外接I2S(電壓0-3.3v)

20

SD

O

外接I2S(電壓0-3.3v)

21

PTT

I

模塊發射腳，拉低模塊進入發射模式，有內部上拉，默認高電平輸出

22

TXD

O

模塊串口發送腳(電壓0-3.3v)

23

RXD

I

模塊串口接收腳(電壓0-3.3v)

24

MCLK

O　

外接I2S(電壓0-3.3v)

25

RXLED

O

外接接收指示燈，低電平點亮，正常高電平輸出(要外接1K左右限流電阻)

26

CS

I

模塊休眠腳，高電平工作，低電平休眠.有內部上拉，默認高電平。
