SA628F22Pro ： 帶中繼全雙工數據通信對講機模塊 近距離人聲識別近場降噪

SA628F22Pro是一款高性價比、高集成的全雙工無線數據語音一體通話模塊，SA628F22Pro是在SA628F22的上面增加了一個降噪模塊，其它功能一樣。通過串口可以直接進行數據的收發通訊，實現全雙工、帶中繼的的無線數傳功能。支持多路并發并收功能和Mesh自組網，同時支持空中升級或者串口升級。

支持80dB的噪聲抑制，在近場語音（人聲與麥克風距離小于10cm）效果最好，能抑止電子噪音，風噪，戶外海浪聲，汽車喇叭，突發性干擾聲等。

SA628F22Pro嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

分享產品：

規格書&附件下載

產品規格書：SA628F22Pro 支持Mesh自組網與并發 高集成全雙工無線數字音頻傳輸模塊V2.0.pdf

其它附件：SA6x8 Update Tool_V1.0.rar

PC軟件：SA618 SA628 series configuration tool V1.3.zip

其它附件：SA618 SA628 PC操作指南V1.0.pdf

其它附件：SA628F22 OTA升級.mp4

其它附件：SA628F22 串口升級.mp4

性能參數
特點&應用
典型應用電路
模塊標識
腳位定義
機械尺寸
相關內容
系列產品

參數

測試條件

最小

典型

最大

單位

工作電壓范圍



3.5

4

5.5

V

工作溫度范圍



-30

25

70

℃

電 流 消 耗

休眠電流



　

66

　

uA

接收電流

@SA628F22



53

　

mA

@SA628F22Pro



76





@4V,8歐,2W音頻輸出



450



mA

發射電流（高功率）

4.2v,@22dBm

　

130



mA

射 頻 參 數

工作頻率范圍

UHF

420

　

510

MHz

可定制頻率范圍



150

　

960

MHz

默認出貨頻率

UHF(間隔1MHz)

440.125



455.125

MHz

發射功率

出貨默認最大功率

0



22

dBm

二次諧波





-36



dBm

發射帶寬





500



KHz

接收靈敏度





-117



dBm

音頻參數

調制靈敏度



　

10

100　

mV

接收信噪比





90



dB

頻率響應



60



3800

Hz

音頻輸出功率（line out)

負載16歐

　



40　

mW

音頻輸出功率（SPK+,SPK-)

負載8歐

　



2000　

mW

延時參數

2通道

80

100

120　

ms

3通道

120

160

180

ms

4通道

160

200

240　

ms

6通道

240

300

360　

ms

8通道

320

400

480

ms

產品特點

  • 頻率范圍：UHF 420-510 MHz (可定制150-960 MHz)
  • USB串口通訊接口
  • PC軟件配置，簡易操作
  • 8通道全雙工數據/語音通訊
  • 支持回音消除功能
  • 按鍵對講和VOX對講雙模式
  • OTA空中升級和串口升級
  • I2S數字音頻+模擬音頻
  • Line In+ Mic輸入
  • MESH組網、并發并收
  • 開闊地傳輸距離約1-3公里
  • 接收靈敏度高達 -117 dBm
  • 超低功耗休眠模式
  • 產品為近場降噪，人聲離麥克風＜10cm最好
  • 周圍環境抑止強度＜80db
  • 能抑止電子噪音，風噪，戶外海浪聲，汽車喇叭，突發性干擾聲等

應用領域

  • 消防應急通信
  • 地鐵，隧道通信
  • 騎行系統
  • 高端全雙工對講機
  • 會議電話系統
  • 樓宇小區安防系統
  • 特種場景的安保
  • 耳麥式對講機
  • 特殊工種作業對講
  • 各種需要濾除背景噪音的場景

降噪對講模塊SA628F22PRO應用電路

降噪對講模塊SA628F22PRO標識

降噪對講模塊SA628F22PRO引腳定義

腳位編號

引腳定義

描述

1

VCC

接電源正極.(3.3-5.5V)

2,8,11,17

GND

接電源負極

3

SDIN

外接I2S(0-3.3V)

4

BCLK

外接I2S(0-3.3V)

5

WS

外接I2S(0-3.3V)

6

VOL-ADJ

可外接50K的音量電位器

7

SD

外接I2S(0-3.3V)

9

MCLK

外接I2S(0-3.3V)

10

CS

模塊休眠腳，高電平工作，低電平休眠，有內部上拉，默認高電平。

12

PTT

發射控制腳，拉低發射。有內部上拉，默認高電平。

13

MIC_N

外接咪頭的負極

14

MIC_P

外接咪頭的正極

15

SPK+

外接8歐2W喇叭

16

SPK-

外接8歐2W喇叭

18

LINEOUT

可外接16歐的耳機

19

Reserved

模塊測試腳，用戶懸空不接

20

LINEIN

外接音頻輸入信號，最大1VRMS

21

8

頻率16通道8421編碼，第8位，默認高電平輸出

22

4

頻率16通道8421編碼，第4位，默認高電平輸出

23

2

頻率16通道8421編碼，第2位，默認高電平輸出

24

1

頻率16通道8421編碼，第1位，默認高電平輸出

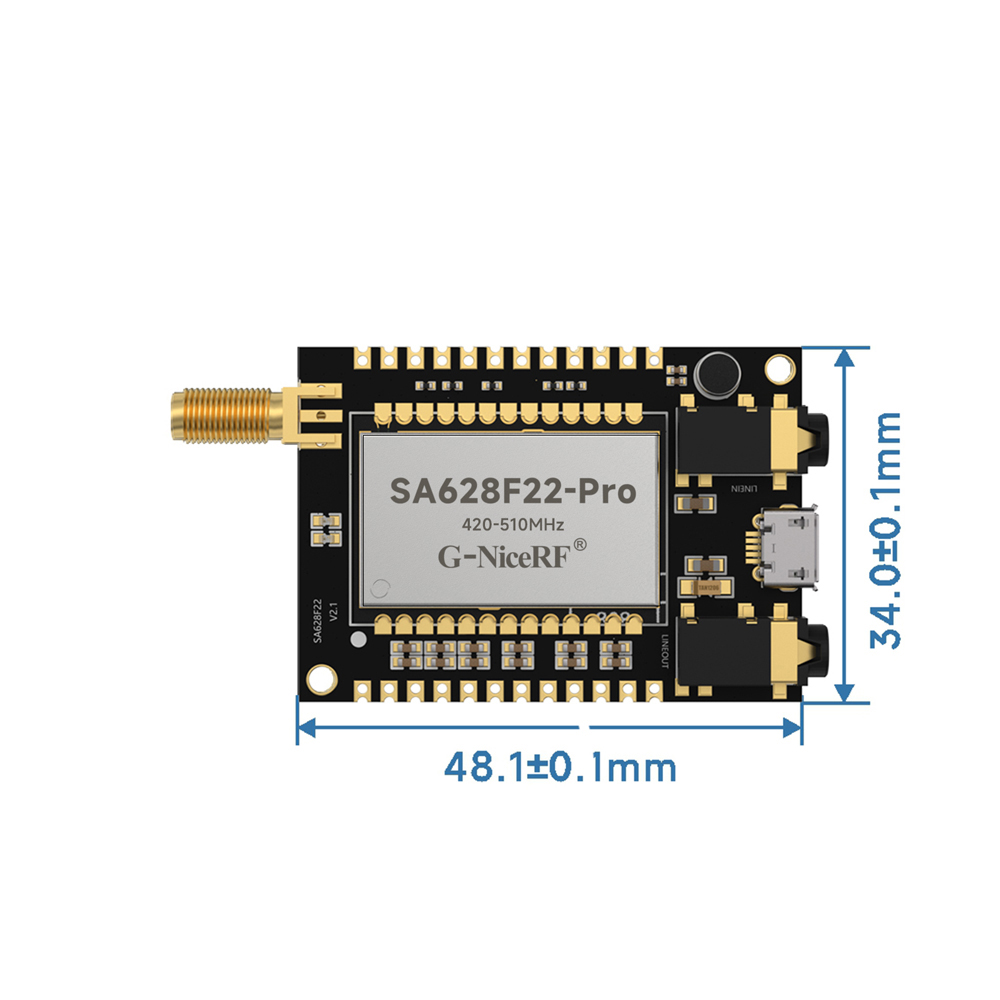

SA628F22Pro降噪模塊尺寸

型號 認證 輸出功率 頻率（MHz） 尺寸 特點 規格書
SA618F22 160mW/22dBm 420~510 30.2*20.1*3.28 8通道并發,MESH -低功耗睡眠 回聲消除 OTA升級
SA618F22-C1 FCC/CE 160mW/22dBm 420~510 30.2*20.1*3.28 優化音頻算法，8人同享最高音質
SA618F30 1W/32dBm 410~480 39.3*24*3.2 8通道并發,MESH -低功耗睡眠 回聲消除 OTA升級
SA618F30-C1 1W/32dBm 410~480 39.3*24*1.8 優化音頻算法，8人同享最高音質
SA618F30-DZ 1W/32dBm 410~480 39.3*24*1.8 雙天線設計
SA618F30-FD 1W/32dBm 410~480 39.3*24*1.8 8通道全雙工
SA628F22 160mW/22dBm 420~510 48.10*33.94 SA618F22應用板
SA628F22Pro 160mW/22dBm 420~510 48.10*33.94 SA628F22基礎上增加降噪功能
SA628F30 1W/32dBm 410~480 57.9*36.6 SA618F30應用板
SA628F39 8W/40dBm 400~470 104*90*46.2 8W大功率全雙工音頻模塊
NR60 / / 14*10*1.85 降噪音頻模塊
PA01F39 150-190MHz,300-350MHz，400-470MHz 5503*24.08 FEM功率放大模塊，低噪聲放大
