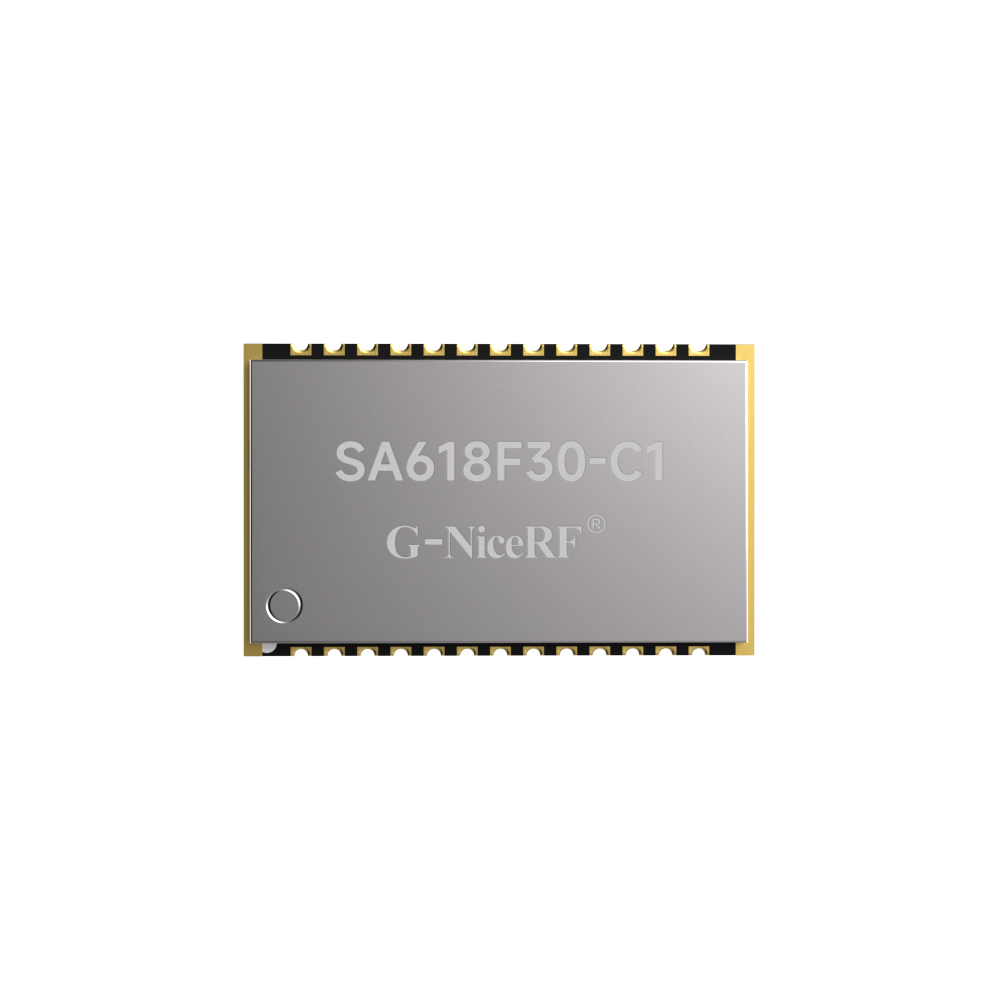

SA618F30-C1：大功率全雙工數字音頻無線傳輸模塊

SA618F30-C1是我司一款升級版高性價比、高集成的大功率全雙工對講機模塊，內置高速微控制器、回聲消除電路、ESD靜電防護、高性能射頻芯片及功放，并提供標準串口可與模塊進行通訊，用戶可以簡單快捷地設置相關參數并控制收發功能。用戶只需在此模塊上外接音頻功放、麥克風、喇叭，即可作為一個小型對講機工作。簡化的接口和超小的體積使此模塊廣泛應用，并能方便快捷地嵌入各類手持設備中，提升終端產品的綜合性能。

SA618F30-C1全雙工對講機模塊支持8人同時進行高音質通話，具備8路并發功能，接收無限制，確保每位用戶都能享受高音質體驗，8路并發時的音質表現遠超其他同類產品。

SA618F30-C1嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SA618F30-C1 高音質1W全雙工音頻傳輸模塊V1.0.pdf

其它附件：SA618-C1串口通訊協議V1.1.pdf

PC軟件：SA618 SA628 series configuration tool V1.3.rar

其它附件：SA618 SA628 PC操作指南V1.0.pdf

其它附件：SA618系列解決TDD躁音的方法 .pdf

其它附件：SA6x8 Update Tool_V1.0.rar

性能參數

特點&應用

內部框圖

典型應用電路

引腳定義

機械尺寸(單位：mm)

系列產品

參數	測試條件	最小	典型	最大	單位
工作電壓范圍		3.3	4.2	5.5	V
工作溫度范圍		-30	25	70	℃
電流消耗
休眠電流			10	20	uA
接收電流	@無音頻輸出		50	55	mA
發射電流（高功率）	4v,@30dBm		160		mA
射頻參數
工作頻率范圍	UHF	410		480	MHz
可定制頻率范圍		150		960	MHz
默認出貨頻率	UHF(間隔1MHz)	440.125		455.125	MHz
發射功率	@5V	16		32	dBm
發射帶寬			500		KHz
接收靈敏度			-117		dBm
音頻參數
調制靈敏度			10	100	mV
接收信噪比			90		dB
頻率響應		60		3800	Hz
音頻輸出功率（line out)	負載16歐			40	mW
	8通道	160	200	240	ms

產品特點

頻率范圍：410-480 MHz(可定制150-960 MHz)
最多8個設備同時發射（接收不限）
支持回音消除功能
8方動態變化
按鍵對講和VOX對講雙模式
Mesh自組網
I2S數字音頻 + 模擬音頻
Line In + Mic輸入
支持?jǐn)?shù)據傳輸
休眠低功耗
支持OTA和串口升級
開闊地傳輸距離為3-4公里
高集成小體積

應用領域

高端全雙工對講機
會議電話系統
耳麥?zhǔn)綄?duì)講機
樓宇小區安防系統
特種場景的安保
特殊工種作業對講

SA618F30-C1全雙工音頻模塊內部框圖

模擬輸入模擬輸出應用電路

SA618F30-C1全雙工音頻模塊模擬輸入輸出電路

IIS 輸入輸出應用電路

SA618F30-C1全雙工音頻模塊IIS輸入輸出電路

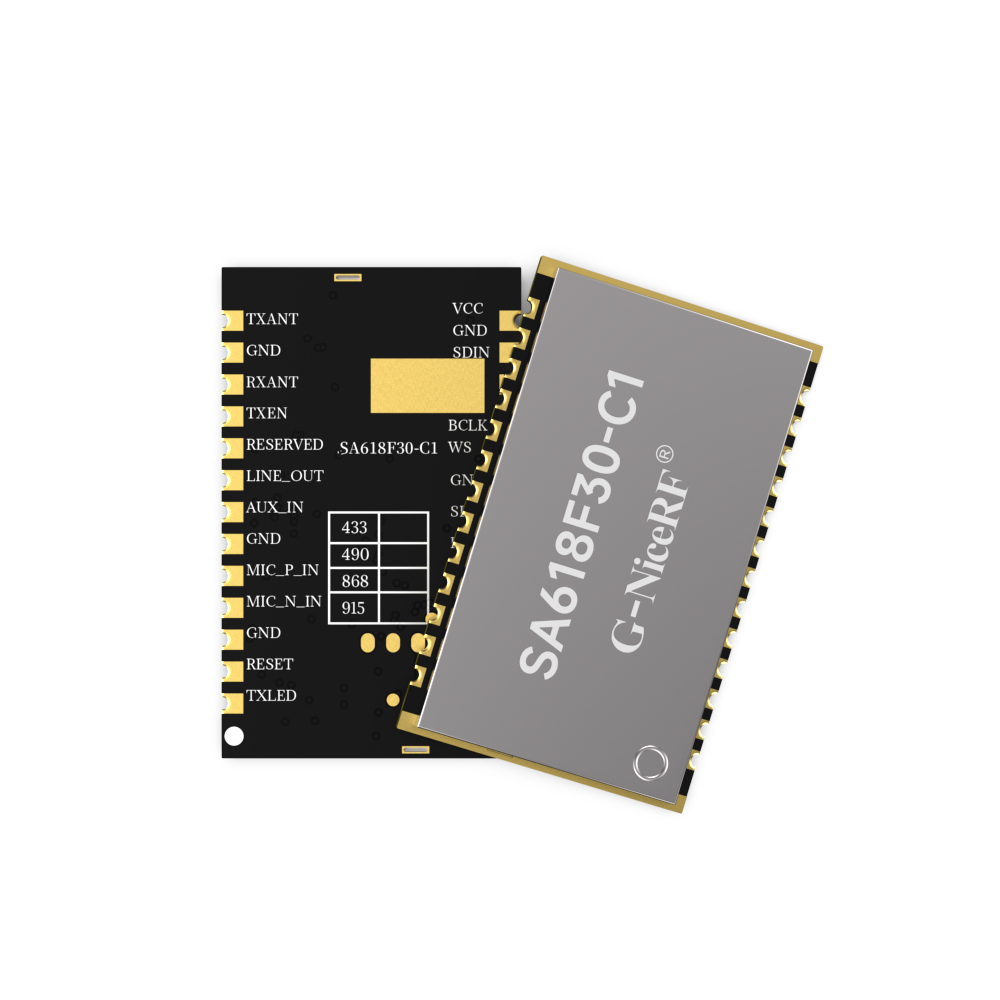

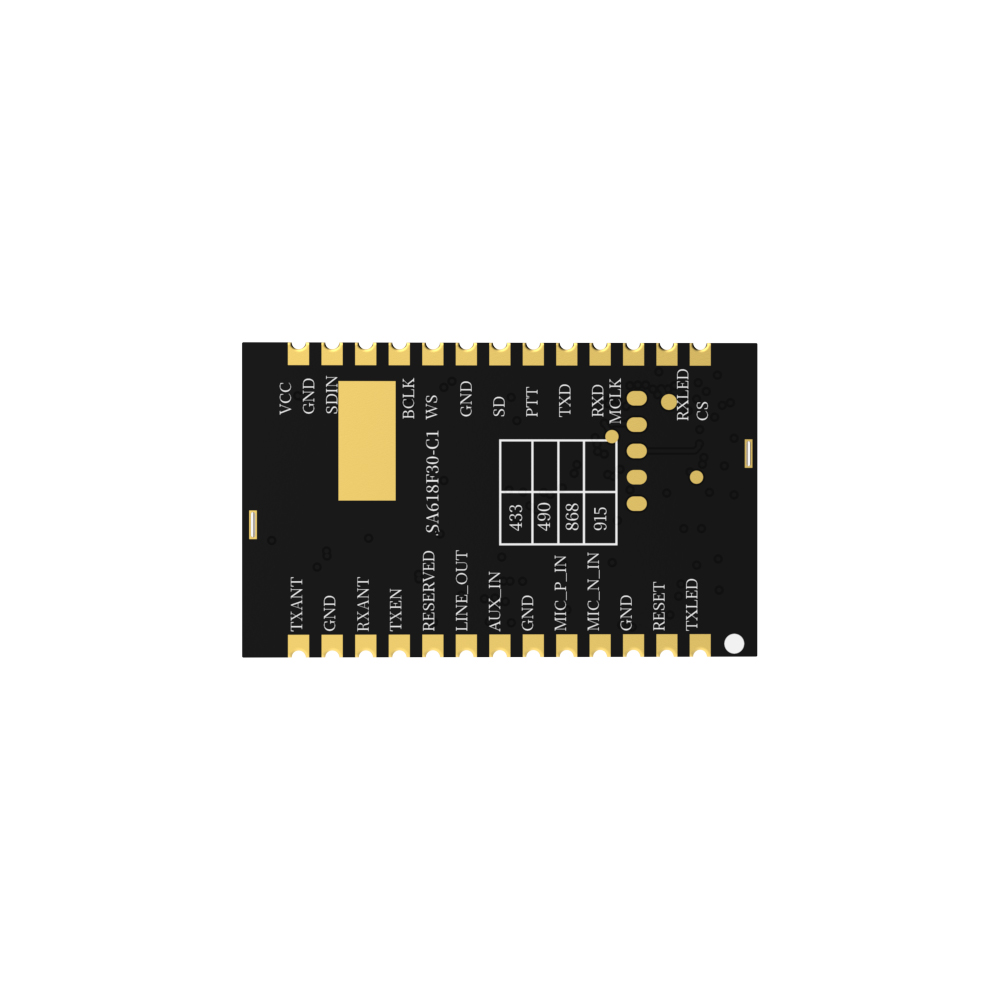

SA618F30-C1全雙工音頻模塊引腳定義

腳位編號	引腳定義	輸入/輸出	描述
1	TXLED	O	外接發射指示燈，低電平點亮，正常高電平輸出(要外接1K左右限流電阻)
2	RESET	I	模塊復位腳，拉低時間大于5ms模塊復位
3,6,10, 12,15,19	GND		接電源負極
4	MIC_N_IN	I	外接咪頭的負極，需串220nH電感，參考典型電路。
5	MIC_P_IN	I	外接咪頭的正極，需220nH電感，參考典型電路。
7	AUX_IN	I	外接音頻輸入信號，最大1VRMS
8	LINE_OUT	O	可外接16歐的耳機，需外加LC低通濾波電路，濾除射頻干擾，參考典型電路。
9	RESERVED		模塊測試腳，用戶懸空不接
11	+3.3VOUT		3.3V輸出，可外接50mA負載
13	ANT		射頻信號輸出，接50歐天線
14	VCC		接電源正極(可外接3.3-5.5V)
16	SDIN	I	外接I2S(電壓0-3.3v)
17	BCLK	O	外接I2S(電壓0-3.3v)
18	WS	O	外接I2S(電壓0-3.3v)
20	SD	O	外接I2S(電壓0-3.3v)
21	PTT	I	模塊發射腳，拉低模塊進入發射模式，有內部上拉，默認高電平輸出
22	TXD	O	模塊串口發送腳(電壓0-3.3v)
23	RXD	I	模塊串口接收腳(電壓0-3.3v)
24	MCLK	O	外接I2S(電壓0-3.3v)
25	RXLED	O	外接接收指示燈，低電平點亮，正常高電平輸出(要外接1K左右限流電阻)
26	CS	I	模塊休眠腳，高電平工作，低電平休眠.有內部上拉，默認高電平。

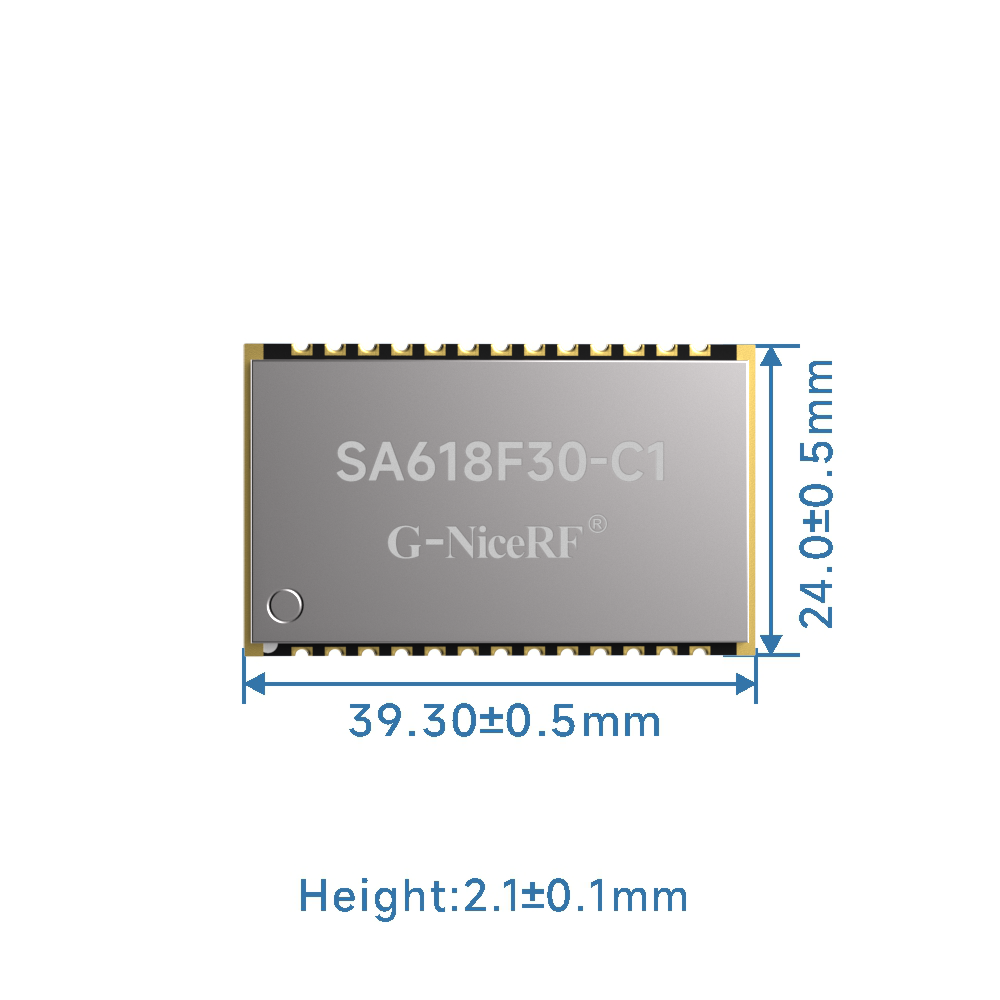

SA618F30-C1全雙工音頻模塊機械尺寸

型號	認證	輸出功率	頻率（MHz）	尺寸	特點
SA618F22		160mW/22dBm	420~510	30.220.13.28	8通道并發,MESH -低功耗睡眠回聲消除 OTA升級
SA618F22-C1	FCC/CE	160mW/22dBm	420~510	30.220.13.28	優化音頻算法，8人同享最高音質
SA618F30		1W/32dBm	410~480	39.3243.2	8通道并發,MESH -低功耗睡眠回聲消除 OTA升級
SA618F30-C1		1W/32dBm	410~480	39.3241.8	優化音頻算法，8人同享最高音質
SA618F30-DZ		1W/32dBm	410~480	39.3241.8	雙天線設計
SA618F30-FD		1W/32dBm	410~480	39.3241.8	8通道全雙工
SA628F22		160mW/22dBm	420~510	48.10*33.94	SA618F22應用板
SA628F22Pro		160mW/22dBm	420~510	48.10*33.94	SA628F22基礎上增加降噪功能
SA628F30		1W/32dBm	410~480	57.9*36.6	SA618F30應用板
SA628F39		8W/40dBm	400~470	1049046.2	8W大功率全雙工音頻模塊
NR60		/	/	14101.85	降噪音頻模塊
PA01F39			150-190MHz,300-350MHz，400-470MHz	5503*24.08	FEM功率放大模塊，低噪聲放大
