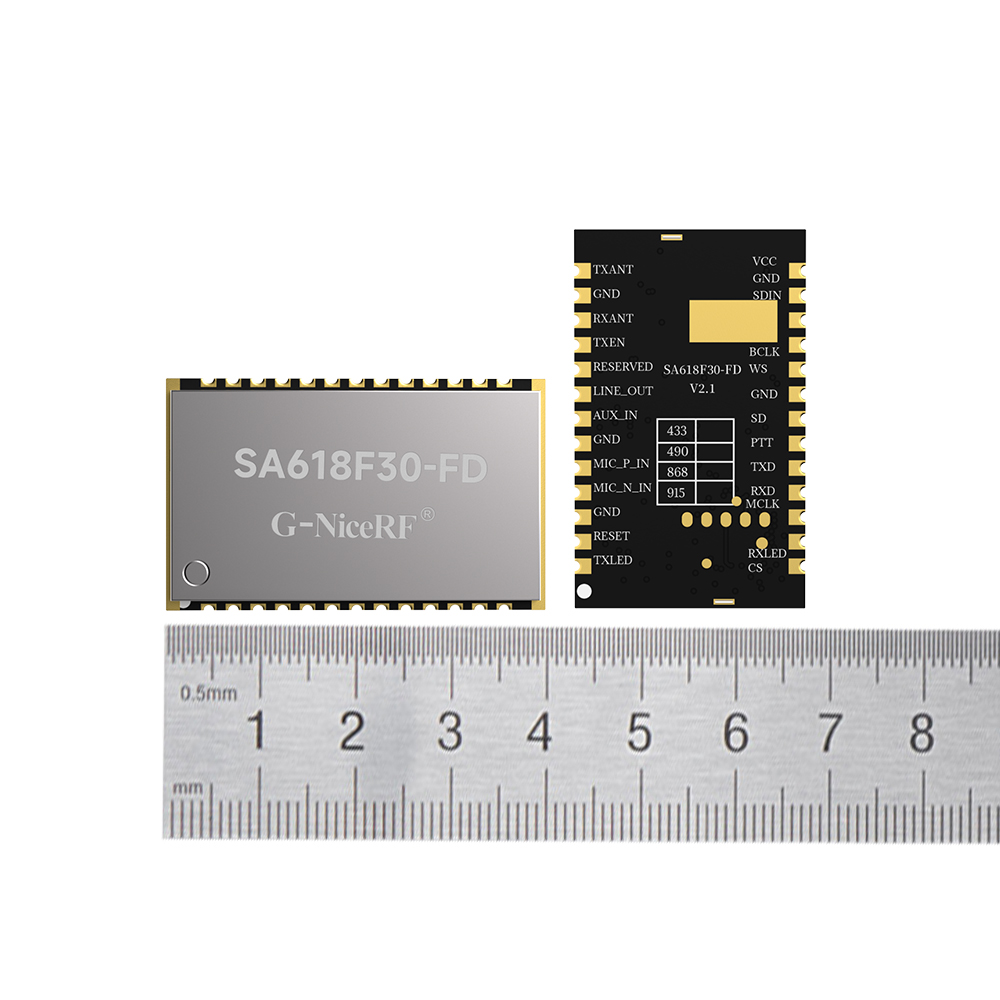

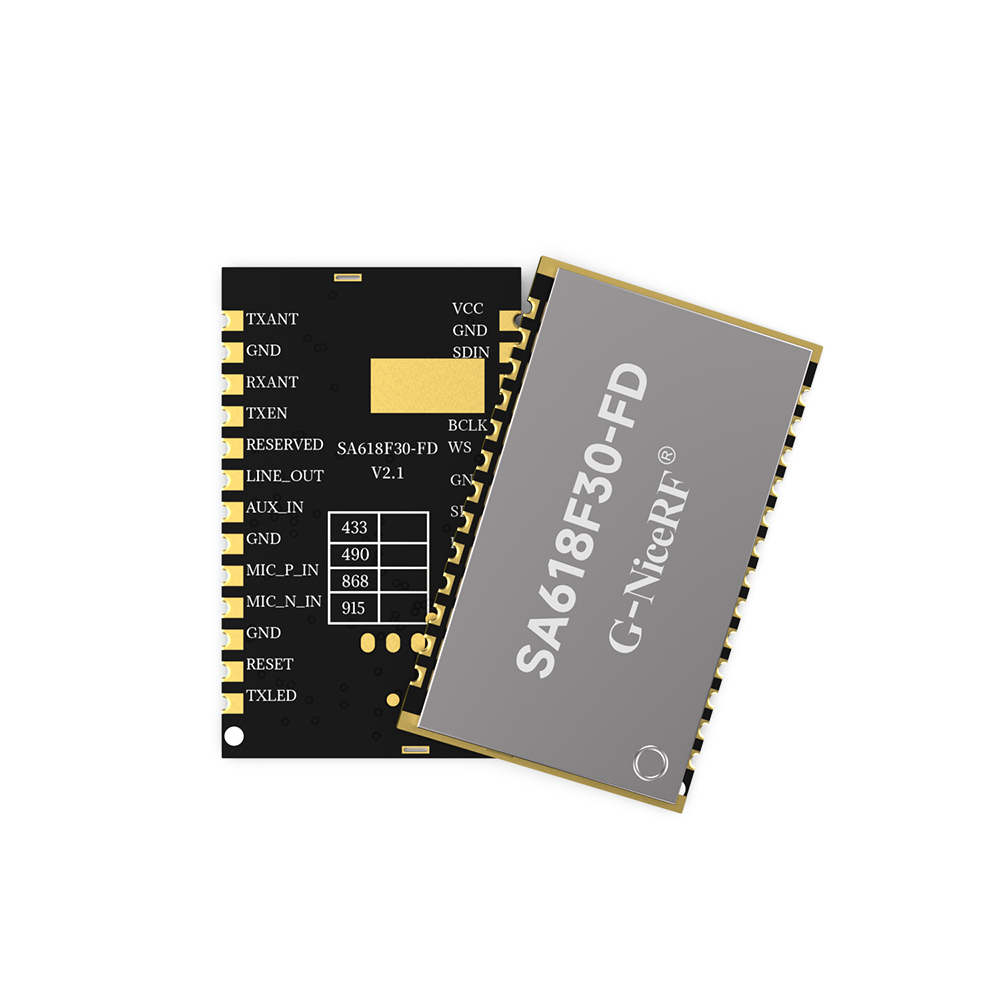

SA618F30-FD：全雙工無線透傳模塊支持OTA遠程升級 支持8路并發

SA618F30-FD是一款高集成高性價比的大功率8路全雙工數傳模塊，內置高速微控制器、高性能射頻收發芯片及射頻功放，并提供標準串口可與模塊通訊，從而簡單快捷地設置模塊參數并對收發功能進行控制。用戶只需將模塊接到串口，即可實現數據傳輸。超小的體積亦能方便快捷地嵌入到各項手持設備中，以提高終端產品的綜合性能，使此款模塊得以廣泛的應用。

SA618F30-FD是8路全雙工無線數據通信模塊，能夠?qū)崿F(xiàn)最多8個發射機同時發射而不互相干擾。實現復雜環境下，多個發射機同時工作的場景，最大限度的降低重發的可能，極大的降低了干擾和被干擾的可能。LoRa調制結合1W的輸出功率，搭配接收與休眠的低功耗設計，能夠廣泛用于遠距離的無線物聯網應用。

SA618F30-FD嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SA618F30-FD 全雙工無線數傳模塊 V1.0.pdf

性能參數

特點&應用

典型應用電路

腳位定義

機械尺寸(單位：mm)

系列產品

參數	測試條件	最小	典型	最大	單位
工作電壓范圍		3.3	4.2	5.5	V
工作溫度范圍		-30	25	70	℃
電流消耗
休眠電流			10	20	uA
接收電流			50	55	mA
發射電流（高功率）	4v,@30dBm		450	500	mA
射頻參數
工作頻率范圍	UHF	410		490	MHz
可定制頻率范圍		150		960	MHz
默認出貨頻率	UHF(間隔1MHz)	440.125		455.125	MHz
發射功率	@5V	16		32	dBm
發射帶寬			500		KHz
接收靈敏度			-117		dBm
數據傳輸參數
單包最大長度			20		Byte
延時參數	8通道			50	ms

產品特點

頻率范圍：410-490 MHz

(可定制150-960 MHz)

最多8個設備同時發射（接收不限）
8方動態變化
支持OTA和串口升級
開闊地傳輸距離為3-4公里
高接收靈敏度：-117 dBm
高集成小體積

應用領域

AGV小車
塔吊系統
多路全雙工數傳應用

全雙工數傳模塊SA618F30-FD應用電路

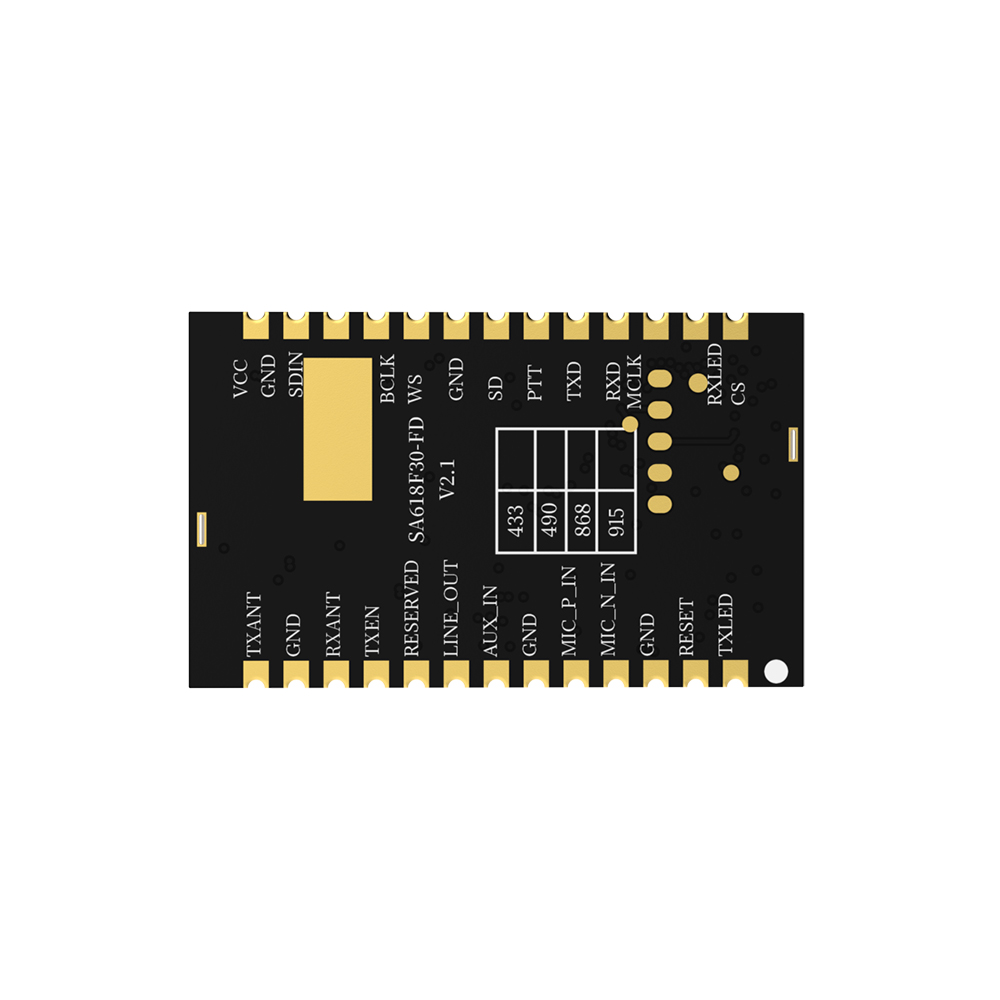

全雙工數傳模塊SA618F30-FD腳位定義

腳位編號	引腳定義	輸入/輸出	描述
1	TXLED	O	外接發射指示燈，低電平點亮，正常高電平輸出(要外接1K左右限流電阻)
2	RESET	I	模塊復位腳，拉低時間大于5ms模塊復位
3,6,10,12,15,19	GND		接電源負極
4，5，7，8	NC
9	RESERVED		模塊測試腳，用戶懸空不接
11	+3.3VOUT		3.3V輸出，可外接50mA負載
13	ANT		射頻信號輸出，接50歐天線
14	VCC		接電源正極(可外接3.3-5.5V)
16,17,18,20,21	NC
22	TXD	O	模塊串口發送腳(電壓0-3.3v)
23	RXD	I	模塊串口接收腳(電壓0-3.3v)
24	NC
25	RXLED	O	外接接收指示燈，低電平點亮，正常高電平輸出(要外接1K左右限流電阻)
26	CS	I	模塊休眠腳，高電平工作，低電平休眠.有內部上拉，默認高電平。

SA618F30-FD模塊機械尺寸

型號	認證	發射功率	頻率(MHZ)	尺寸
LoRa1121F33-1G9		1W/2W	Sub-G/S	39213.3
LoRa1121F33-2G4		1W/2W	Sub-G/2400	39213.3
LoRa1120		160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa1121	FCC/CE	160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa-CC68-868	CE	160mW/22dBm	868	16162.1
LoRa-CC68-915	FCC	160mW/22dBm	915	16162.1
CC68-C1	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-TCXO	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-X1		160mW/22dBm	433/470/868/915	12.513.81.8
LoRa1262-868	CE	160mW/22dBm	868	16162.1
LoRa1262-915	FCC	160mW/22dBm	915	16162.1
LoRa1268		160mW/22dBm	433/470	16162.1
LoRa1262F30		2W/33dBm	868/915	38204
LoRa1268F30		2W/33dBm	433/470	38204
LoRa1268F30-mini		1W/30dBm	433/470	26.4162.7
LoRa1276-C1-868	CE	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1276-C1-915	FCC/IC	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1278-C1	CE	100mW/20dBm	150/433/470	16162.1
LoRa1278		100mW/20dBm	150/433/470	1717.32.3
LoRa1276-915	FCC	100mW/20dBm	150/433/470/868/915	1717.32.3
LoRa1278F30		1W/30dBm	150/433/470	38204
LoRa1276F30		500mW/27dBm	150/433/470/868/915	38204
LoRa1280		17.78mW/12.5dBm	2400	16162.1
LoRa1281		17.78mW/12.5dBm	2400	16162.1
LoRa1280-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1281-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1280-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa1281-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa128XF27	FCC/CE	500mW/27dBm	2400	31.515.83.2
LoRa1280F27-TCXO		500mW/27dBm	2400	31.515.83.2
LoRa-STM32WLE5		160mW/22dBm	433/470/868/915	17*14
RF4463Pro-433	FCC/CE/IC	100mW/20dBm	433	1717.32.4
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
SA618F30-FD	全雙工	1W/30dBm	410-490 MHz	24*39.3
