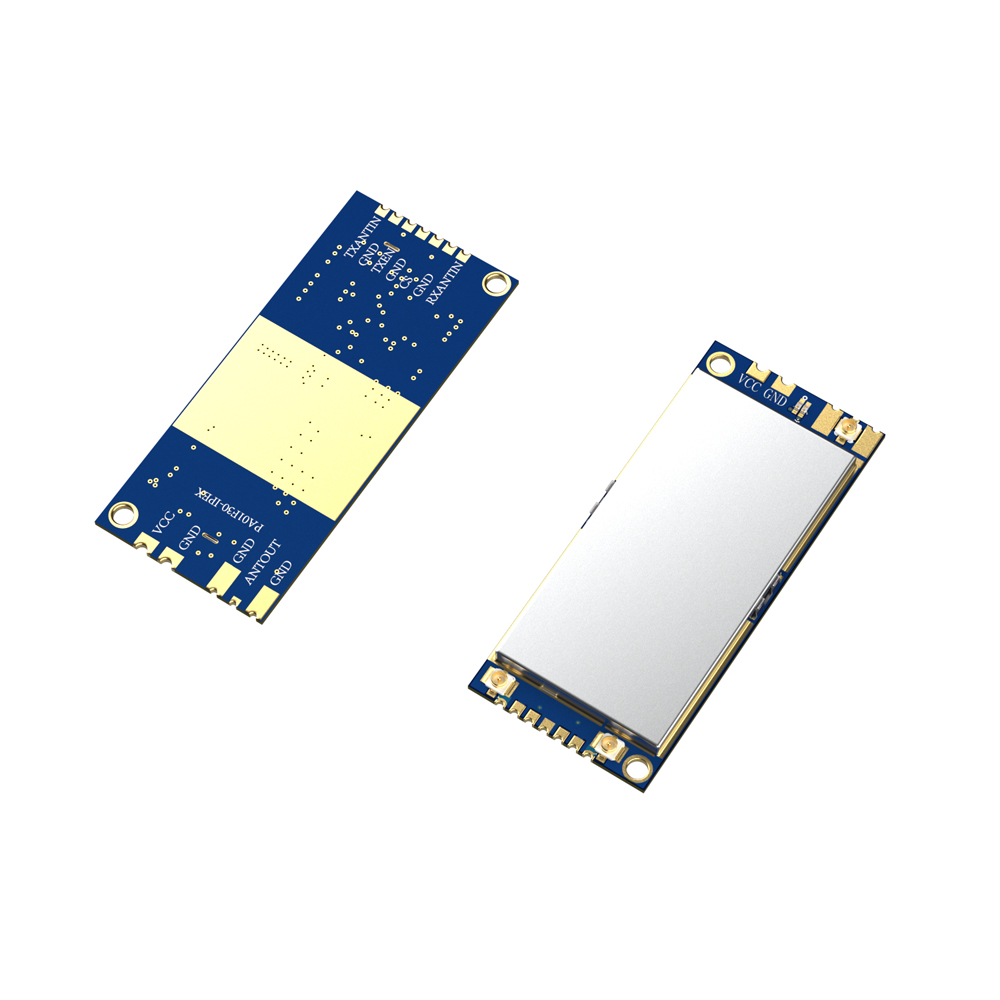

PA01F39：FEM功率放大模塊 輸出功率8W 內置低噪聲放大電路

PA01F39模塊是一款工作頻率為150-190MHz，300-350MHz，400-470 MHz,多種頻段的高性能FEM模塊，集成了多項射頻功能。該模塊內置功率放大器（PA）,支持輸入500mW，輸出功率可達8W，同時包含低噪聲放大電路（LNA）,實測能提高產品LoRa模式下能提高靈敏度5db左右，F(xiàn)SK模式下6dB左右。其郵票孔封裝設計，小巧緊湊，便于嵌入式集成，大幅降低了用戶開發大功率無線模塊的難度，簡化設計流程，提升開發效率。

聯系我們

分享產品：

規格書&附件下載

產品規格書：PA01F39低噪聲功率放大FEM模塊 V2.1.pdf

性能參數
特點&應用
模塊功率輸入輸出實測
模塊散熱說明
腳位定義
機械尺寸(單位：mm)
訂購型號
系列產品

參 數

測試條件

最 小

典 型

最 大

單 位

工作電壓范圍

　

4

7.4

8.5

V

工作溫度范圍

　

-40

25

70

℃

發射最大輸入





32



dBm

接收最大輸入





0



dBm

電 流 消 耗

休眠電流

　

　

< 30

　

uA

接收電流





< 4

　

mA



@440MHZ,39dBm,8V,0.5占空比　



1.3



A

@150MHZ,39dBm,8v,



1.5



A

 射 頻 參 數

工作頻率范圍

　

400

　

470

MHz



150



190

MHz



300



350

MHz

發射功率

@440MHz,TXANTIN 30dBm,Vcc=8v

38

39

40

dBm

接收低噪聲增益

@400-470MHz輸入-50dBm

6



10

dB

接收噪聲系數





1.0



dB

產品特點

  • 現出貨的頻率范圍：150-190MHz,300-350MHz，400-470MHz
  • 寬電壓工作4-8.5V
  • 內置接收發射切換開關，接收和發射只需要一根天線完成
  • 內置低噪聲放大，噪聲系數NF=1.0db

應用領域

  • 無線數據傳輸?shù)拇蠊β史糯?nbsp;
  • 無線語音傳輸?shù)拇蠊β史糯?/li>

應用鏈接圖（SA618F30-DZ示例圖）

應用鏈接圖

輸入&輸出功率對照功率表(信號源是SA618F30-DZ，工作電壓：7.6v)

工作頻率（MHz)

功放輸入功率（dBm)

功放輸出功率（dBm)

平均工作電流（A)

400

17.0

25.8

0.53

19.7

31.6

0.76

22.6

36.7

1.11

25.2

38.5

1.34

27.6

39.1

1.53

30.3

39.9

1.77





420



18.2

31.2

0.73

21.2

36.4

1.05

23.9

38.1

1.25

26.4

39.0

1.39

28.5

39.6

1.48

30.7

40.0

1.75







440

18.1

34.9

0.85

20.8

36.9

1.05

23.6

39.2

1.27

26.2

39.6

1.32

28.4

39.9

1.35

30.1

39.9

1.39





460

18.5

32.5

0.71

22

36.8

0.98

24

38.2

1.13

26.2

38.8

1.22

29

39.1

1.22

31.1

39.2

1.30







480

18.9

29.4

0.59

21.8

32.65

0.73

24.7

35.0

0.88

27.6

37.0

1.06

30.1

38.1

1.16

31.5

38.5

1.26

注：以上電流是模塊工作在1秒內0.5秒發射，0.5秒接收時的電流，如果是單載波發射，那工作電流要大一倍。

 電壓與功率對照表（條件:輸入功率30dBm,頻率:440MHZ,50%占空比)

工作電壓（V)

輸出功率(dBm)

工作電流（A)

8.0

39.5

1.4

7.5

38.9

1.36

7.0

38.3

1.3

6.5

37.9

1.24

6.0

37.2

1.16

5.5

36.5

1.07

5.0

35.2

        0.92

4.5

34.4

0.77

4.0

32.1

0.59

此模塊是大功率模塊,工作時熱量非常大，長時間工作必須做好散熱，我司出貨時會標配散熱器，用戶可以自行選擇是否安裝，用戶可以根據自己的結構做好散熱！



模塊散熱說明



下圖表格是有標配散熱器工作溫升數據：

測試溫度：28℃     功率：9W     頻率：440MHz

工作模式

散熱器溫度（℃）

工作時間（分鐘）

單載波不間斷發射

從28-55

3

50%占空比發射

從28-55

5

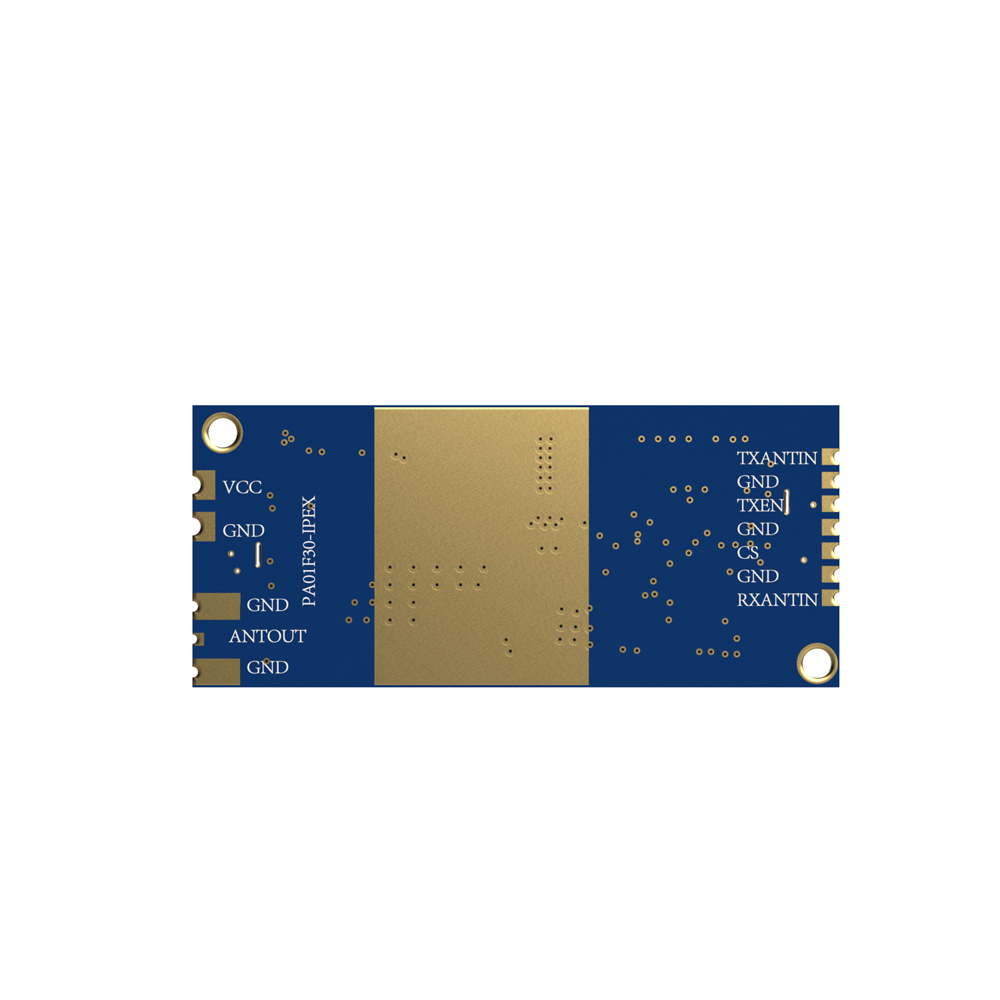

PA01F39 FEM功率放大模塊腳位定義

腳位編號

引腳定義

電平電壓

描  述

1

TXANTIN

-

功放信號輸入腳，最大輸入信號不要超32dBm

2,4,6,8,10,11

GND

-

接電源地

3

TXEN

0-3.3V

發射使能控制腳，發射時為高電平，接收時為低電平.(注意：此腳也是內部功放的柵壓控制腳，高電平不要超3.3V,不然就有可能燒掉內部功放IC.）

5

CS

0-5v

休眠腳,工作時此腳要拉高電平,休眠時拉低電平,無內部上拉

7

RXANTOUT

-

接收信號輸出腳，外接用戶產品的接收匹配電路，如果用戶只用做功率放大，此腳可以不接。

9

ANTOUT

-

功放輸出腳和接收信號收入引腳

12

VCC

0-8.5V

模塊電源正供電輸入

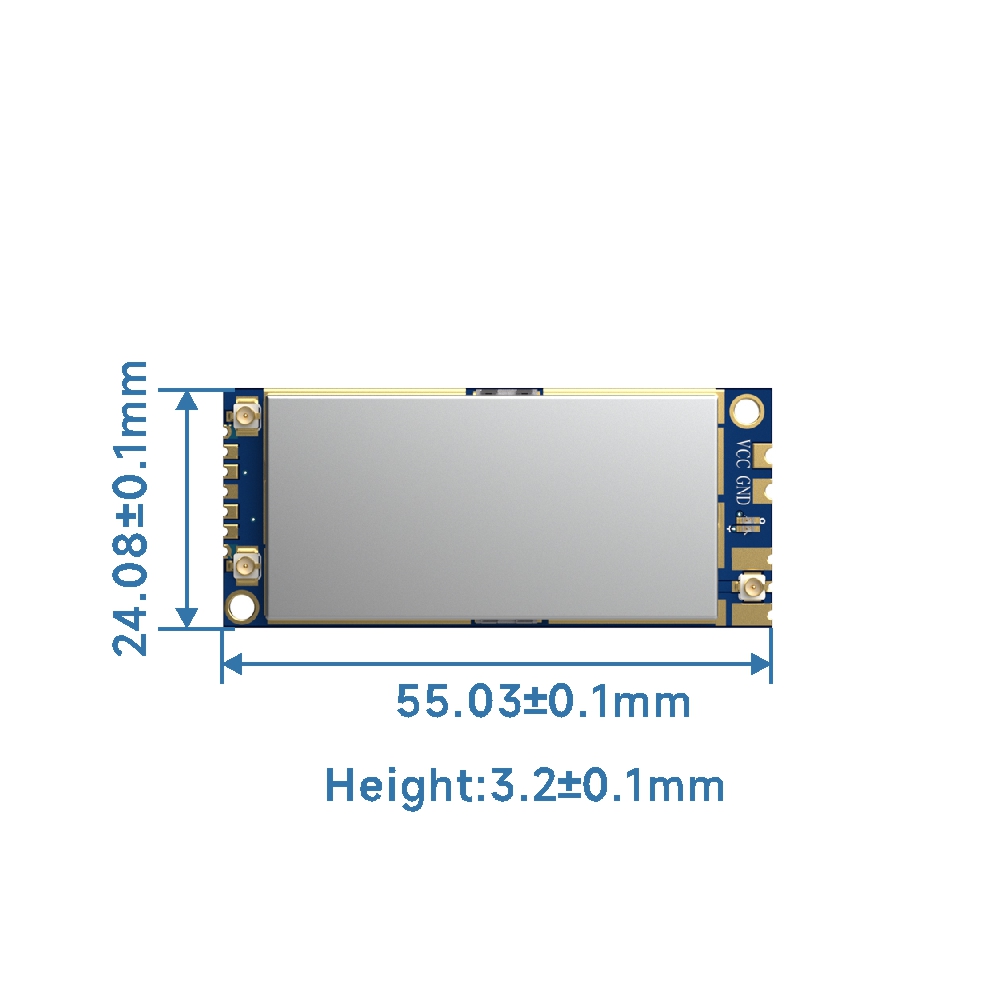

PA01F39 FEM功率放大模塊尺寸

PA01F39模塊訂購型號

出廠型號

描述

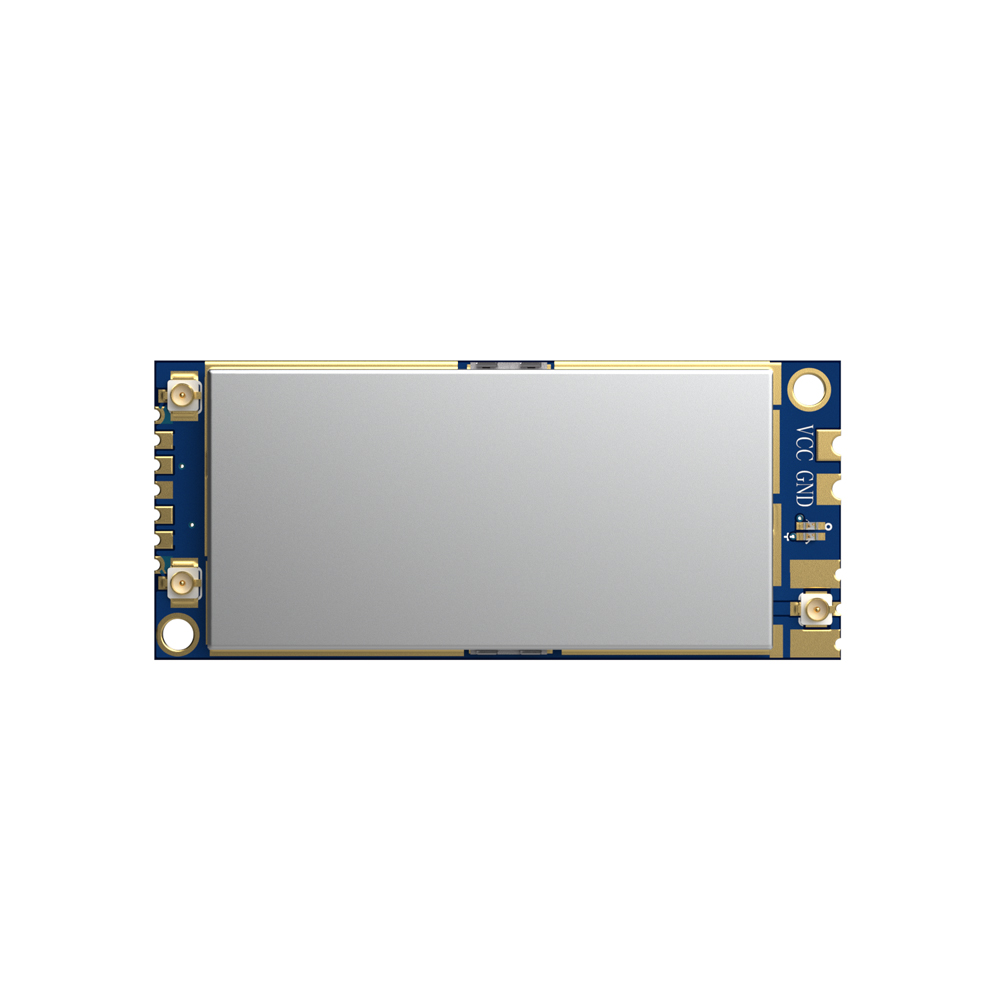

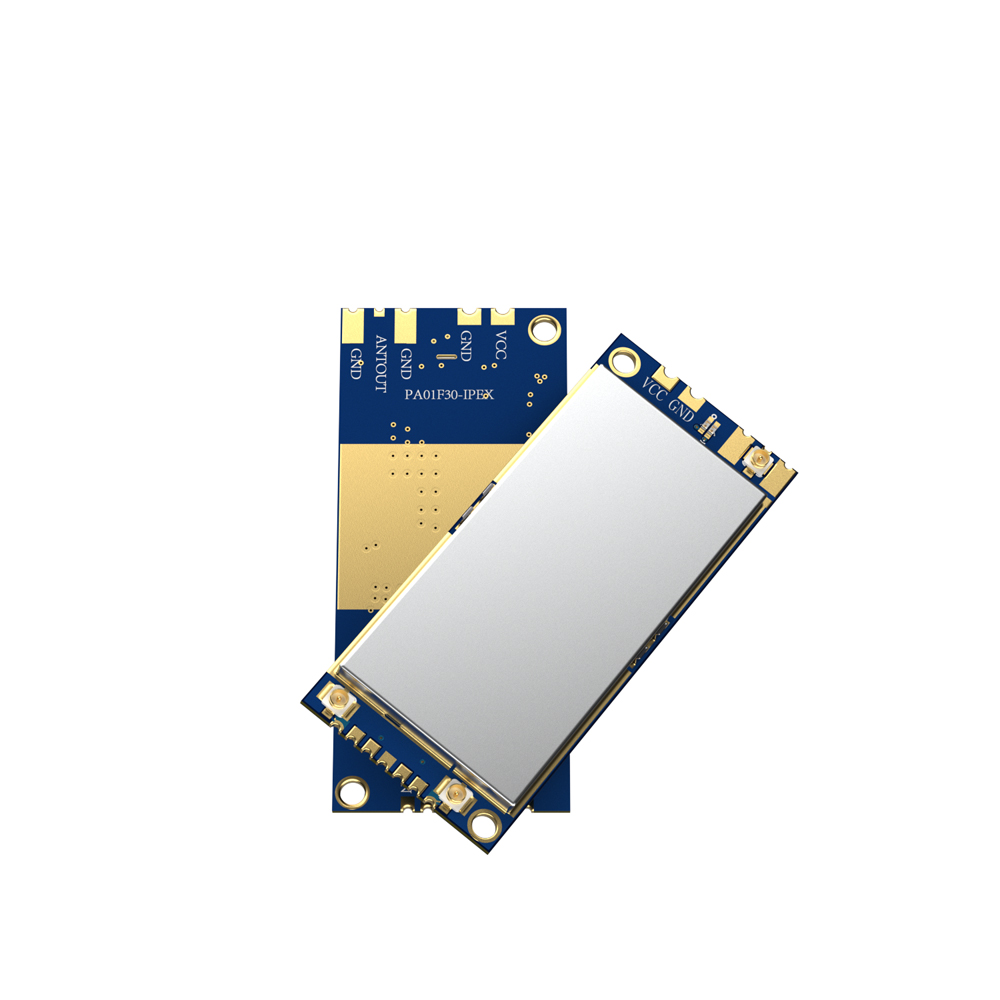

PA01F39-IPEX

出貨頻率400-480MHz,ANTOUT是IPEX接口

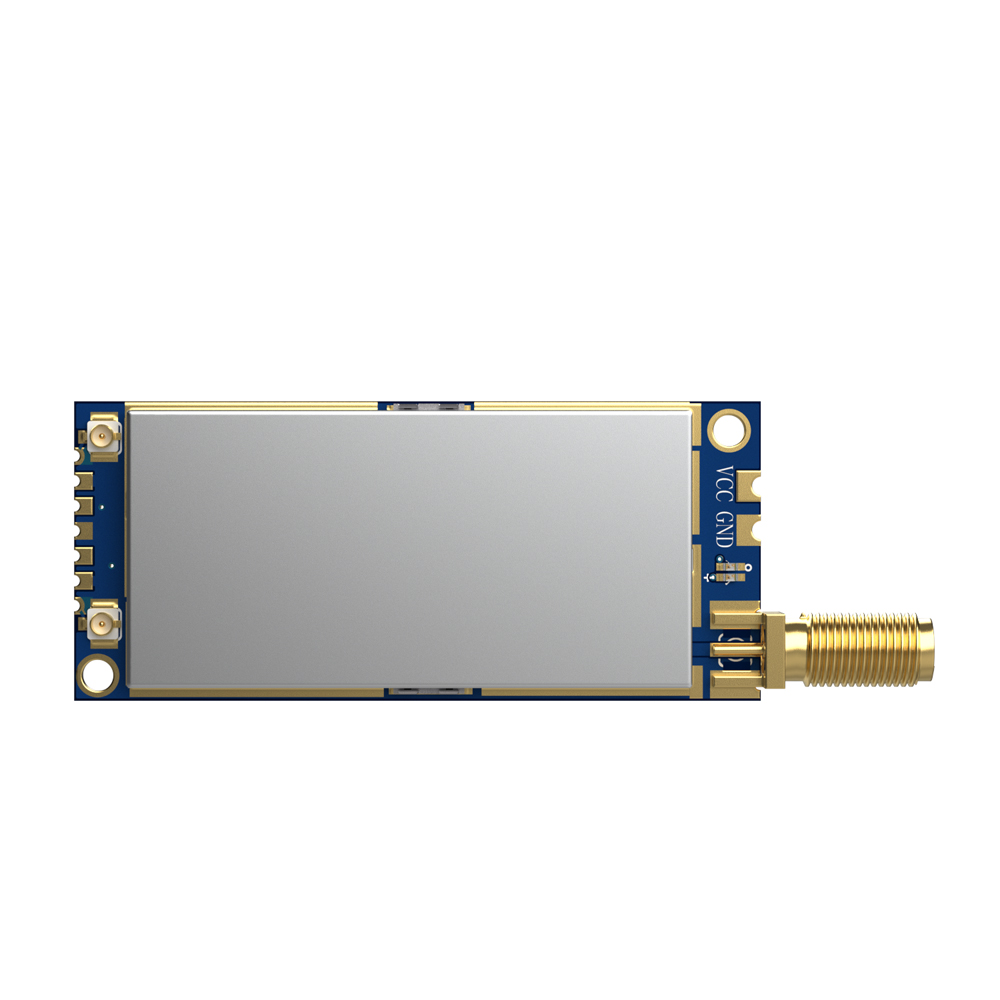

PA01F39-SMA

出貨頻率400-480MHz,ANTOUT是SMA接口
型號 認證 輸出功率 頻率（MHz） 尺寸 特點 規格書
SA618F22 160mW/22dBm 420~510 30.2*20.1*3.28 8通道并發,MESH -低功耗睡眠 回聲消除 OTA升級
SA618F22-C1 FCC/CE 160mW/22dBm 420~510 30.2*20.1*3.28 優化音頻算法，8人同享最高音質
SA618F30 1W/32dBm 410~480 39.3*24*3.2 8通道并發,MESH -低功耗睡眠 回聲消除 OTA升級
SA618F30-C1 1W/32dBm 410~480 39.3*24*1.8 優化音頻算法，8人同享最高音質
SA618F30-DZ 1W/32dBm 410~480 39.3*24*1.8 雙天線設計
SA618F30-FD 1W/32dBm 410~480 39.3*24*1.8 8通道全雙工
SA628F22 160mW/22dBm 420~510 48.10*33.94 SA618F22應用板
SA628F22Pro 160mW/22dBm 420~510 48.10*33.94 SA628F22基礎上增加降噪功能
SA628F30 1W/32dBm 410~480 57.9*36.6 SA618F30應用板
SA628F39 8W/40dBm 400~470 104*90*46.2 8W大功率全雙工音頻模塊
NR60 / / 14*10*1.85 降噪音頻模塊
PA01F39 150-190MHz,300-350MHz，400-470MHz 5503*24.08 FEM功率放大模塊，低噪聲放大
