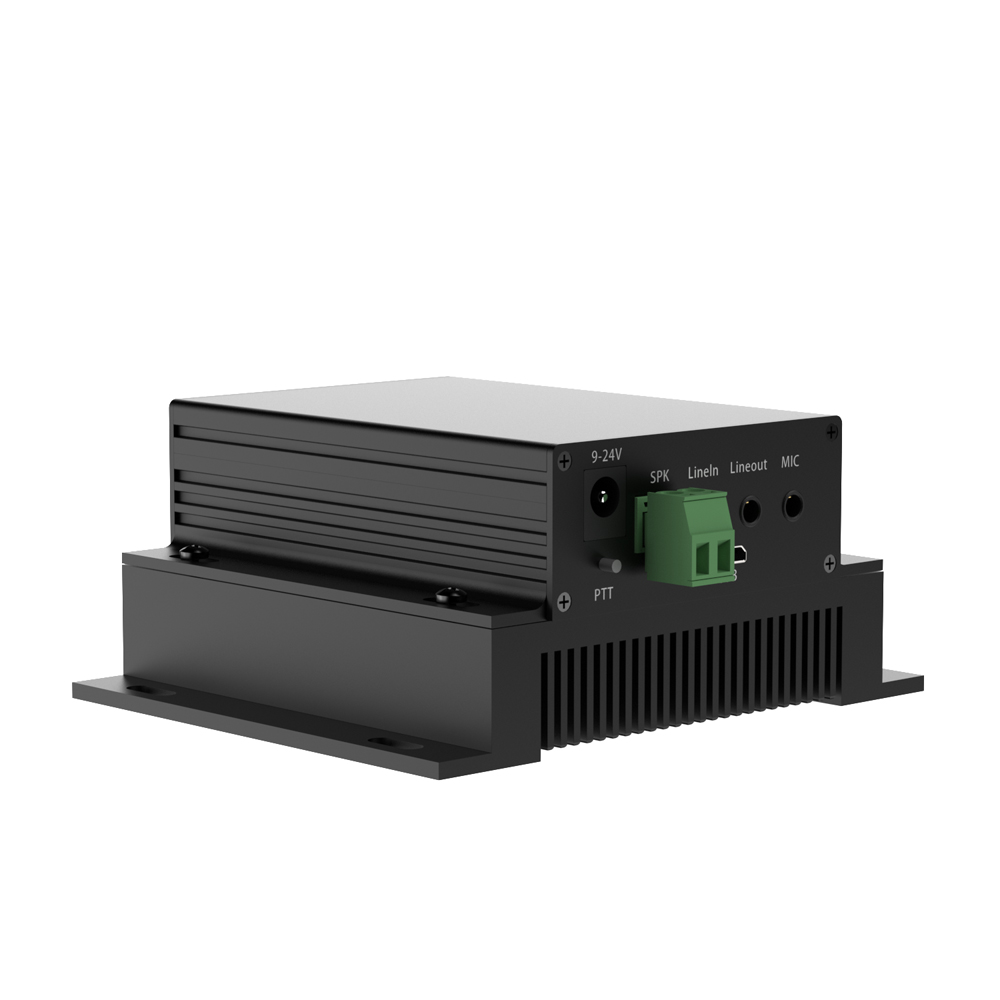

SA628F39：8W大功率全雙工音頻傳輸模塊 多路并發 MESH中繼

SA628F39是一款8W大功率高集成的全雙工無線數據語音一體通話模塊。用戶可通過USB串口搭配友好的PC界面來讀取和設置模塊內部的相關參數，并對其收發功能進行控制。通過串口，還可以直接進行數據的收發通訊，實現全雙工、帶中繼的的無線數傳功能。

SA628F39模塊內置高速微控制器、高性能射頻芯片、功率放大器（功放）、ESD靜電保護和硬件看門狗芯片，具備反接保護、過流過壓保護以及防死機保護等多重安全機制，確保設備在各種復雜環境下的穩定運行。用戶僅需外接電源、喇叭和麥克風，即可輕松實現遠程無線數字語音傳輸，操作簡便，部署快捷。SA628F39模塊支持多路并發并收功能和Mesh自組網。同時支持空中升級或者串口升級。

SA628F39模塊采用高效散熱設計與導熱底座，確保高功率運行時的穩定性和可靠性。

SA628F39嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

分享產品：

規格書&附件下載

產品規格書：SA628F39 8W大功率自組網全雙工無線語音模塊V1.1.pdf

PC軟件：SA618 SA628 series configuration tool_V1.3.zip

產品規格書：SA6x8 Update Tool_V1.0.rar

性能參數
特點&應用
典型應用
模塊標示

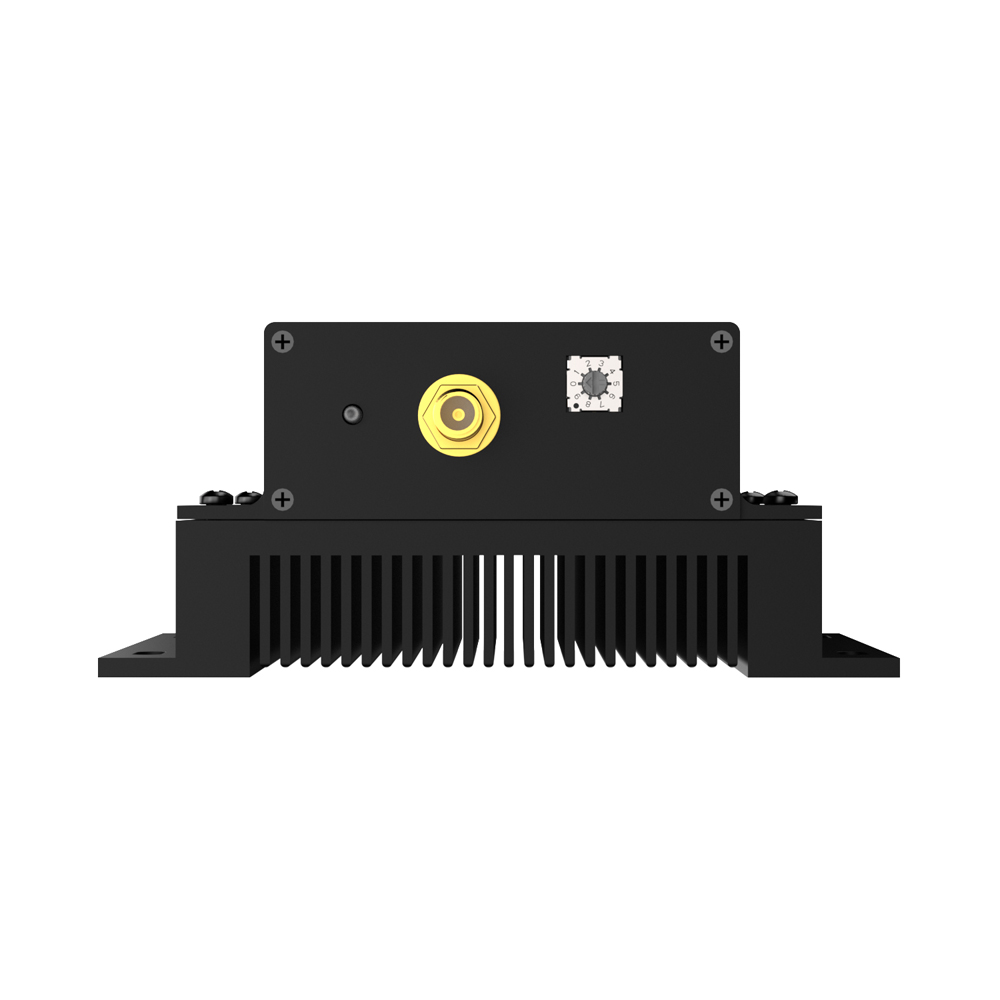

模塊天線要求
機械尺寸(單位：mm)
相關內容
系列產品

參 數

測試條件

最 小

典 型

最 大

單 位

工作電壓范圍

　

9

12

25

V

工作溫度范圍

　

-40

25

70

℃

電 流 消 耗

接收電流

@無音頻輸出,12v



70

　

mA

發射電流（高功率）

@12v 39dBm,2人通話　

　

1200



mA

@12v 39dBm,8人通話



370



mA

 射 頻 參 數

工作頻率范圍

UHF　

400

　

470

MHz

默認出貨頻率

UHF(間隔1MHz)

440.125



455.125

MHz

發射功率

@12v,440MHz

38

39

40

dBm

可調發射功率范圍

@12v,440MHz

30



40

dBm

發射帶寬





500



KHz

音 頻 參 數

調制靈敏度



　

10

200　

mV

接收信噪比





80



dB

頻率響應



60



3800

Hz

音頻輸出功率（line out)

負載16歐　

　



40　

mW

音頻輸出功率（SPK+,SPK-)

　     負載8歐　

　



2000　

mW

延時參數

2通道

　

80

　

ms

3通道



120

　

ms

4通道

　

160

　

ms

6通道

　

240

　

ms

8通道



320



ms

產品特點

  • 頻率范圍：UHF 400-470MHz
  • USB串口通訊接口
  • PC軟件配置，簡易操作
  • 8通道全雙工數據/語音通訊
  • 支持回音消除功能
  • 按鍵對講和5個等級聲控可調對講雙模式
  • ESD靜電保護和看門狗芯片
  • 專業散熱設計，整機散熱
  • OTA空中升級和串口升級
  • LineIn + Mic輸入
  • Lineout+SPK雙路輸出
  • Mesh自組網、并發并收
  • 開闊地傳輸距離約6-7公里
  • 超低功耗休眠模式

應用領域

  • 消防應急通信
  • 地鐵，隧道通信
  • 騎行系統
  • 高端全雙工對講機
  • 樓宇小區安防系統
  • 特種場景的安保
  • 特殊工種作業對講

耳機連接模塊方式

麥克風連接模塊方式

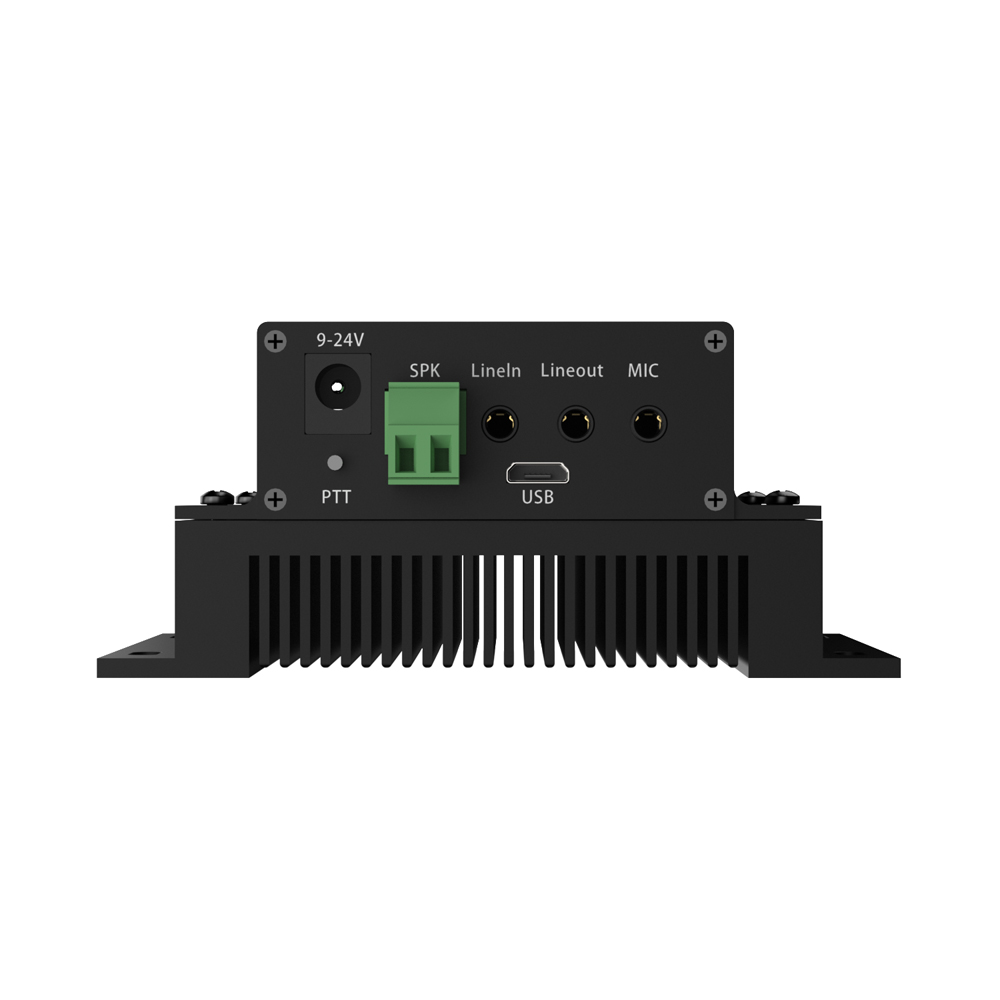

模塊接口標識

注意：

1.如果模塊連接電腦修改參數，不能外接9-24V電源，只能USB供電，不然PC軟件連接不上模塊。

2.USB改參數時，模塊發射時的功率很低，不能大功率發射，只能近距離通話，且默認通道1，調頻璇鈕無用。

3.SPK可外接4-8歐 2-5W的喇叭，我司有標配喇叭。

4.音頻輸入口的信號電平不要超2V Vpp,不然輸出音頻會失真。

5.MIC輸入不能用普通線的話筒，會有干擾，可用我司推薦的帶屏蔽線的話筒。

模塊功率很大，用普通的天線效果不行，我司推薦用以下兩款天線。

1.BLG-UHF40

玻璃鋼天線

  1. SW-UHF390

遍狀天線

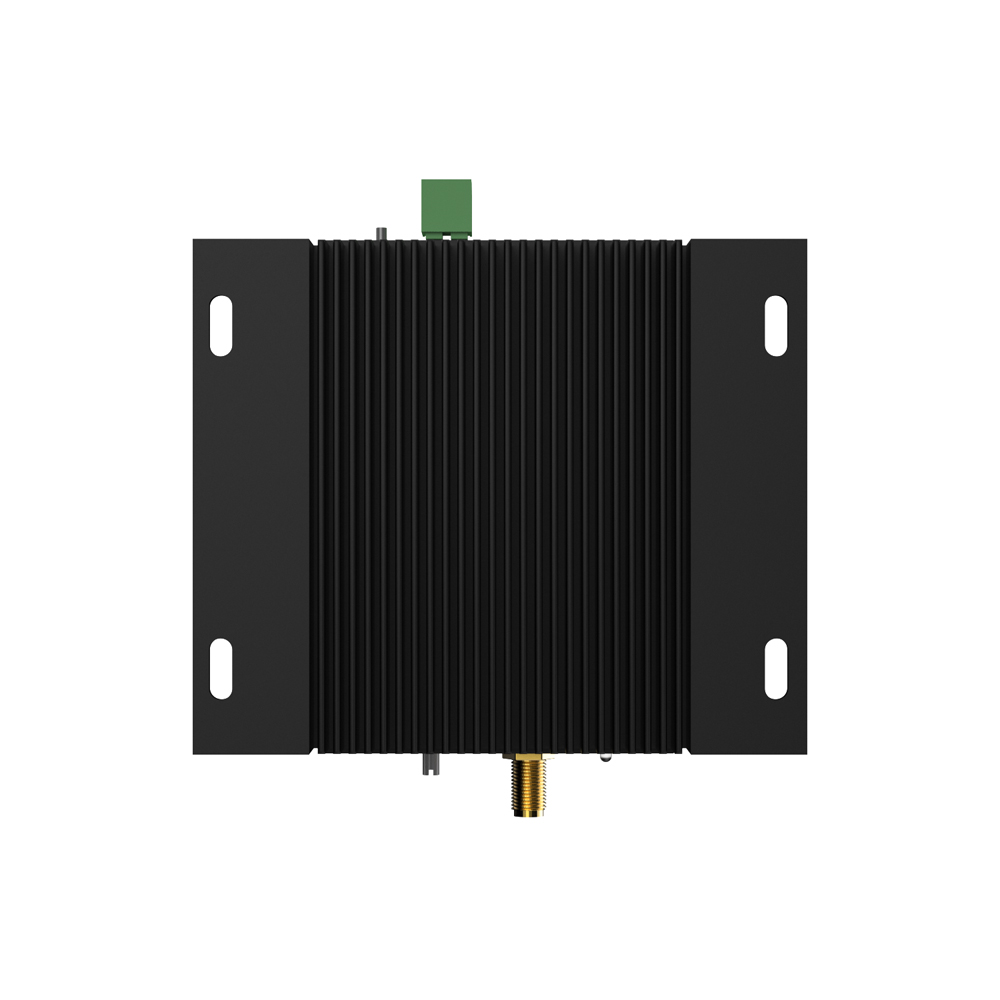

模塊尺寸

型號 認證 輸出功率 頻率（MHz） 尺寸 特點 規格書
SA618F22 160mW/22dBm 420~510 30.2*20.1*3.28 8通道并發,MESH -低功耗睡眠 回聲消除 OTA升級
SA618F22-C1 FCC/CE 160mW/22dBm 420~510 30.2*20.1*3.28 優化音頻算法，8人同享最高音質
SA618F30 1W/32dBm 410~480 39.3*24*3.2 8通道并發,MESH -低功耗睡眠 回聲消除 OTA升級
SA618F30-C1 1W/32dBm 410~480 39.3*24*1.8 優化音頻算法，8人同享最高音質
SA618F30-DZ 1W/32dBm 410~480 39.3*24*1.8 雙天線設計
SA618F30-FD 1W/32dBm 410~480 39.3*24*1.8 8通道全雙工
SA628F22 160mW/22dBm 420~510 48.10*33.94 SA618F22應用板
SA628F22Pro 160mW/22dBm 420~510 48.10*33.94 SA628F22基礎上增加降噪功能
SA628F30 1W/32dBm 410~480 57.9*36.6 SA618F30應用板
SA628F39 8W/40dBm 400~470 104*90*46.2 8W大功率全雙工音頻模塊
NR60 / / 14*10*1.85 降噪音頻模塊
PA01F39 150-190MHz,300-350MHz，400-470MHz 5503*24.08 FEM功率放大模塊，低噪聲放大
