LoRa1268：160mW SX1268芯片 LoRa無線模塊

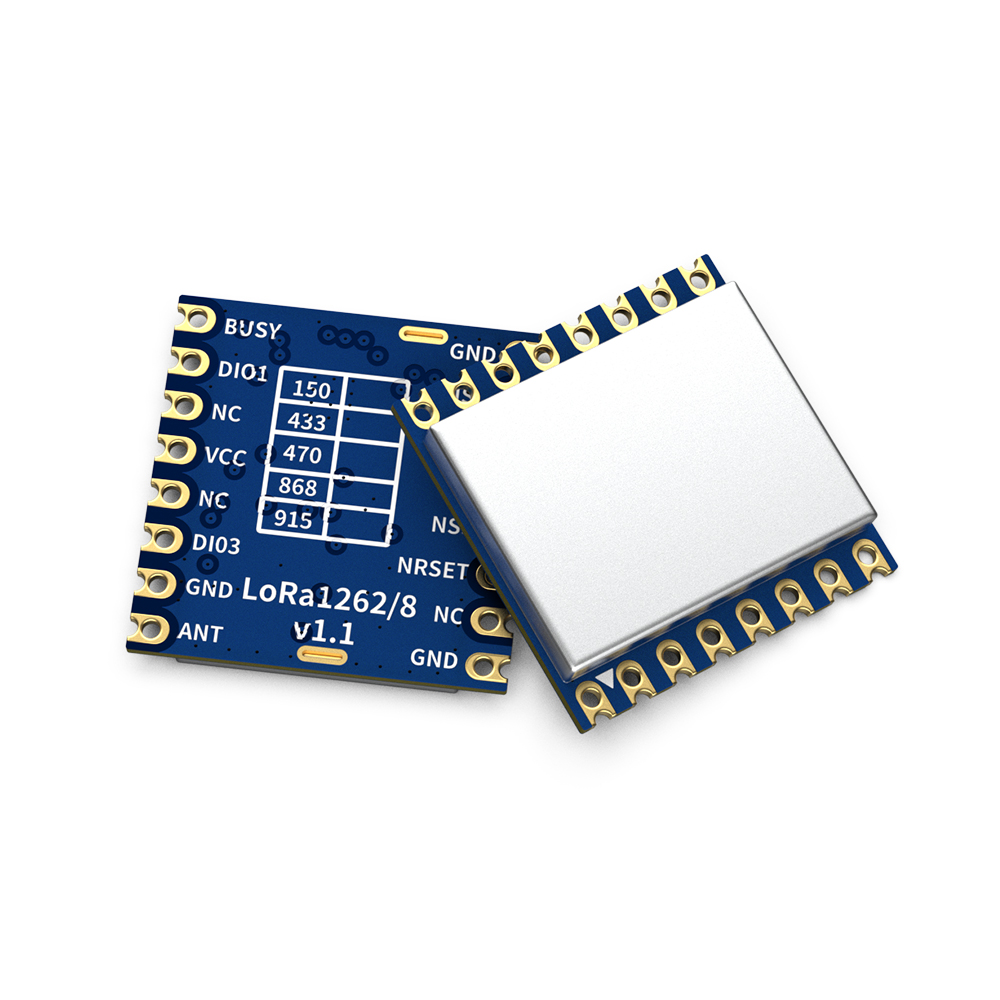

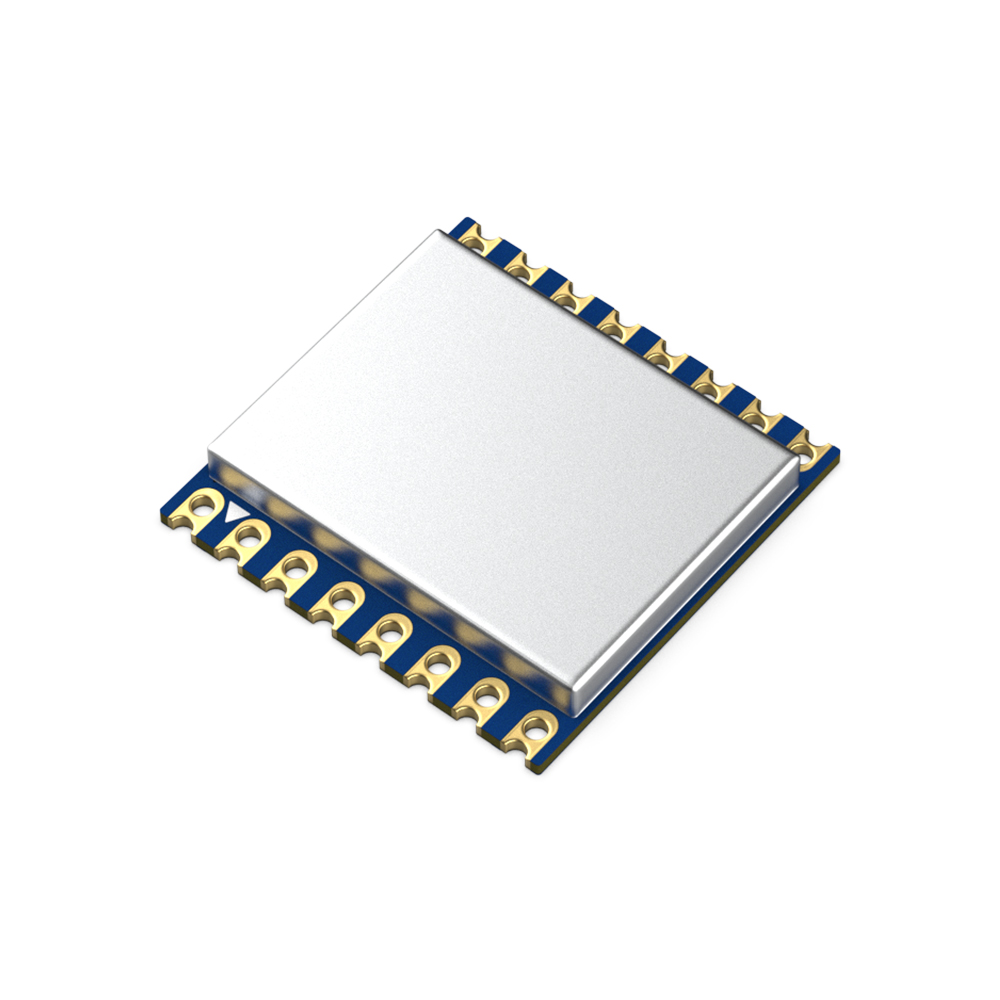

LoRa1268 LoRa無線模塊采用了Semtech公司的SX1268芯片來設計，結合高精度晶振，超低接收電流和休眠電流,-148dBm的靈敏度。內置64KHz 晶振，在低功耗的情況下可以定時喚醒單片機。此模塊天線開關由芯片內部集成控制，節約了外部MCU的資源。小巧的體積搭配22dBm(160mW)的輸出功率，在物聯網和電池供電的應用場景有極大的優勢。
LoRa1268嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：LoRa126X 超低功耗 160mw LoRa無線收發模塊 V2.1.pdf

封裝尺寸：Lora-C1 Lora126X Lora1280-1281 RF4432X1 package 2018.rar

示例代碼：Lora1268_demo v1.4.0.rar

認證報告：LoRa前端系列ROHS 報告 S22101902701001.pdf

其它附件：DS_SX1268_V1.1.pdf

產品簡介

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

lora126X系列產品詳情

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	1.8	3.3	3.7	V
工作溫度范圍	-40	25	85	℃
電流消耗
接收電流		< 5		mA	@無源晶振
發射電流		< 110		mA	@433MHz @490MHz
休眠電流		1.9		uA	OFF mode (SLEEP mode with cold start) All blocks off
		2.3		uA	SLEEP mode (SLEEP mode with warm start) Configuration retained
		2.9		uA	SLEEP mode (SLEEP mode with warm start) Configuration retained + RC64k
		0.56		mA	STDBY_RC mode ， RC13M, XOSC OFF
		2.35		mA	STDBY_XOSC mode ， XOSC ON
射頻參數
頻率范圍	400	433	450	MHz	@433MHz
頻率范圍	470	490	510	MHz	@490MHz
發射功率范圍	-15	22		dBm
接收靈敏度		-133		dBm	@LoRa BW=125KHz_SF = 10_CR=4/5

產品特點

頻率范圍：433/490 MHz（可定制 410-810 MHz）
靈敏度：-148dBm @Lora
最大輸出功率：22 dBm（160mW）
工業級高精度晶振
Lora、(G)FSK 調制模式
數據傳輸率：0.6-300 Kbps @FSK 0.018-62.5 Kbps @Lora
256個字節FiFo

應用領域

工業抄表
停車場傳感器管理
工業自動化
農業傳感器
智慧城市
倉庫管理
路燈
物流管理
環境傳感器
健康產品
安防產品
遙控控制

SX1268 LoRa無線模塊LoRa1268的典型應用電路

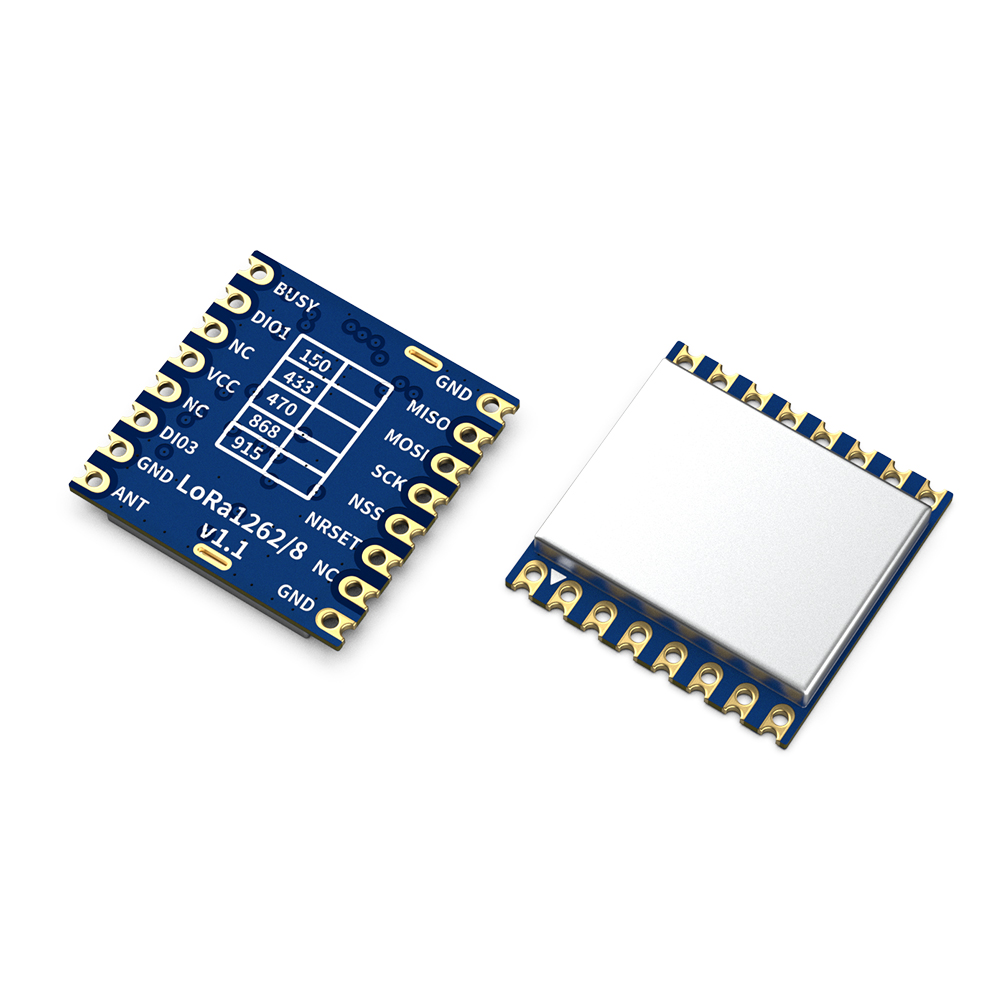

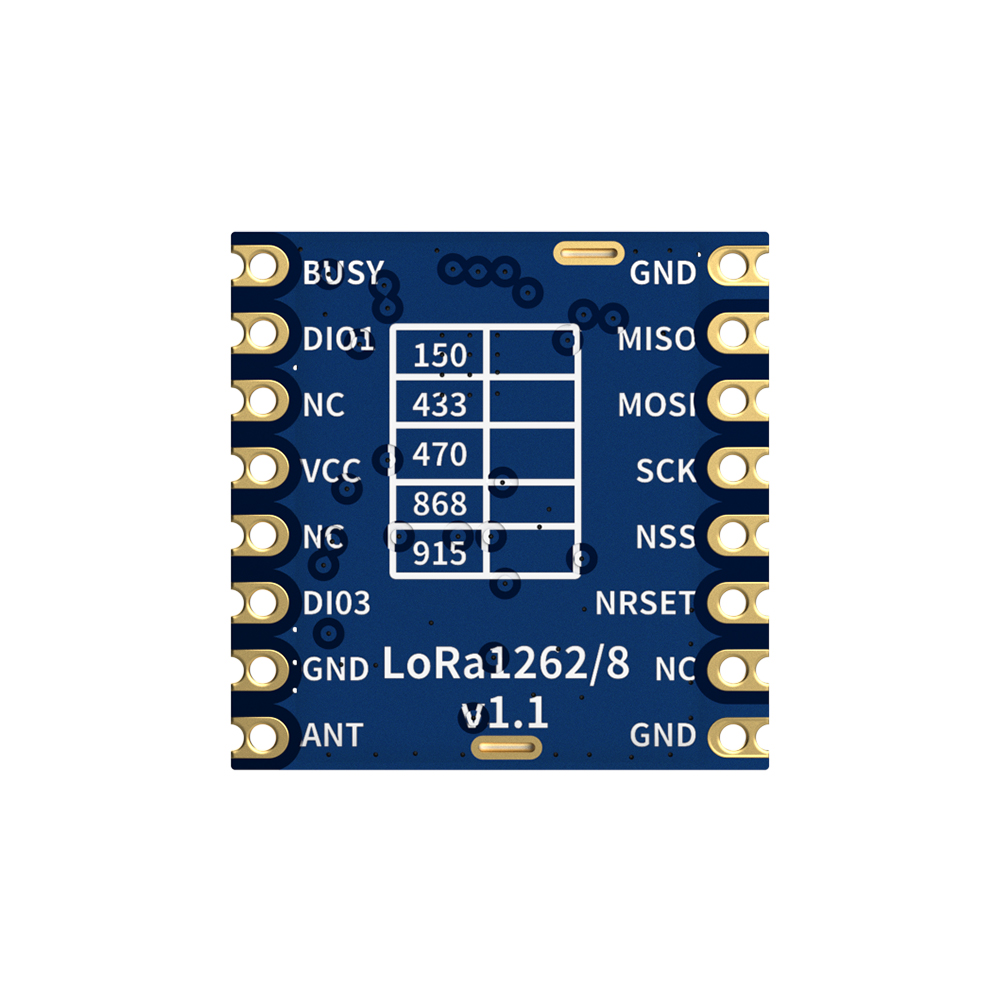

模塊引腳

腳位編號	引腳定義	描述
1	GND	接電源地
2	MISO	SPI數據輸出
3	MOSI	SPI數據輸入
4	SCK	SPI時鐘輸入
5	NSS	SPI片選輸入
6	NRESET	復位觸發輸入
7、12、14	NC	空腳
8	GND	接電源地
9	ANT	接50歐的同軸天線
10	GND	接電源地
11	DIO3	數字I/O,可自定義
13	VCC	電源正輸入（默認3.3V）
15	DIO1	數字I/O，可自定義
16	BUSY	用于狀態指示，具體看芯片資料。

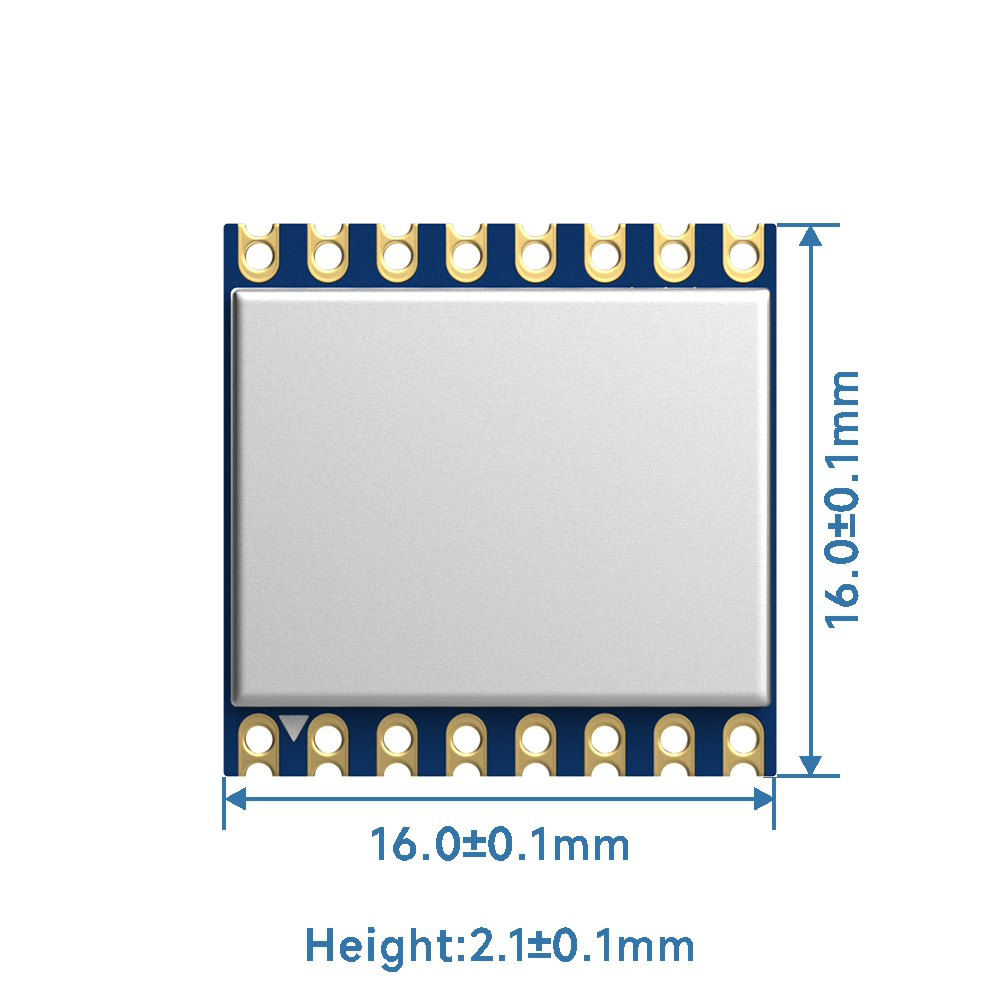

SX1268 LoRa無線模塊LoRa1268的機械尺寸

型號	認證	發射功率	頻率(MHZ)	尺寸
LoRa1121F33-1G9		1W/2W	Sub-G/S	39213.3
LoRa1121F33-2G4		1W/2W	Sub-G/2400	39213.3
LoRa1120		160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa1121	FCC/CE	160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa-CC68-868	CE	160mW/22dBm	868	16162.1
LoRa-CC68-915	FCC	160mW/22dBm	915	16162.1
CC68-C1	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-TCXO	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-X1		160mW/22dBm	433/470/868/915	12.513.81.8
LoRa1262-868	CE	160mW/22dBm	868	16162.1
LoRa1262-915	FCC	160mW/22dBm	915	16162.1
LoRa1268		160mW/22dBm	433/470	16162.1
LoRa1262F30		2W/33dBm	868/915	38204
LoRa1268F30		2W/33dBm	433/470	38204
LoRa1268F30-mini		1W/30dBm	433/470	26.4162.7
LoRa1276-C1-868	CE	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1276-C1-915	FCC/IC	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1278-C1	CE	100mW/20dBm	150/433/470	16162.1
LoRa1278		100mW/20dBm	150/433/470	1717.32.3
LoRa1276-915	FCC	100mW/20dBm	150/433/470/868/915	1717.32.3
LoRa1278F30		1W/30dBm	150/433/470	38204
LoRa1276F30		500mW/27dBm	150/433/470/868/915	38204
LoRa1280		17.78mW/12.5dBm	2400	16162.1
LoRa1281		17.78mW/12.5dBm	2400	16162.1
LoRa1280-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1281-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1280-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa1281-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa128XF27	FCC/CE	500mW/27dBm	2400	31.515.83.2
LoRa1280F27-TCXO		500mW/27dBm	2400	31.515.83.2
LoRa-STM32WLE5		160mW/22dBm	433/470/868/915	17*14
RF4463Pro-433	FCC/CE/IC	100mW/20dBm	433	1717.32.4
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
SA618F30-FD	全雙工	1W/30dBm	410-490 MHz	24*39.3
