LoRa1120 全頻段Lora無線通訊模塊
LoRa1120 無線通訊模塊
LoRa1120 全頻段Lora無線通訊模塊
LoRa1120 全頻段Lora無線通訊模塊

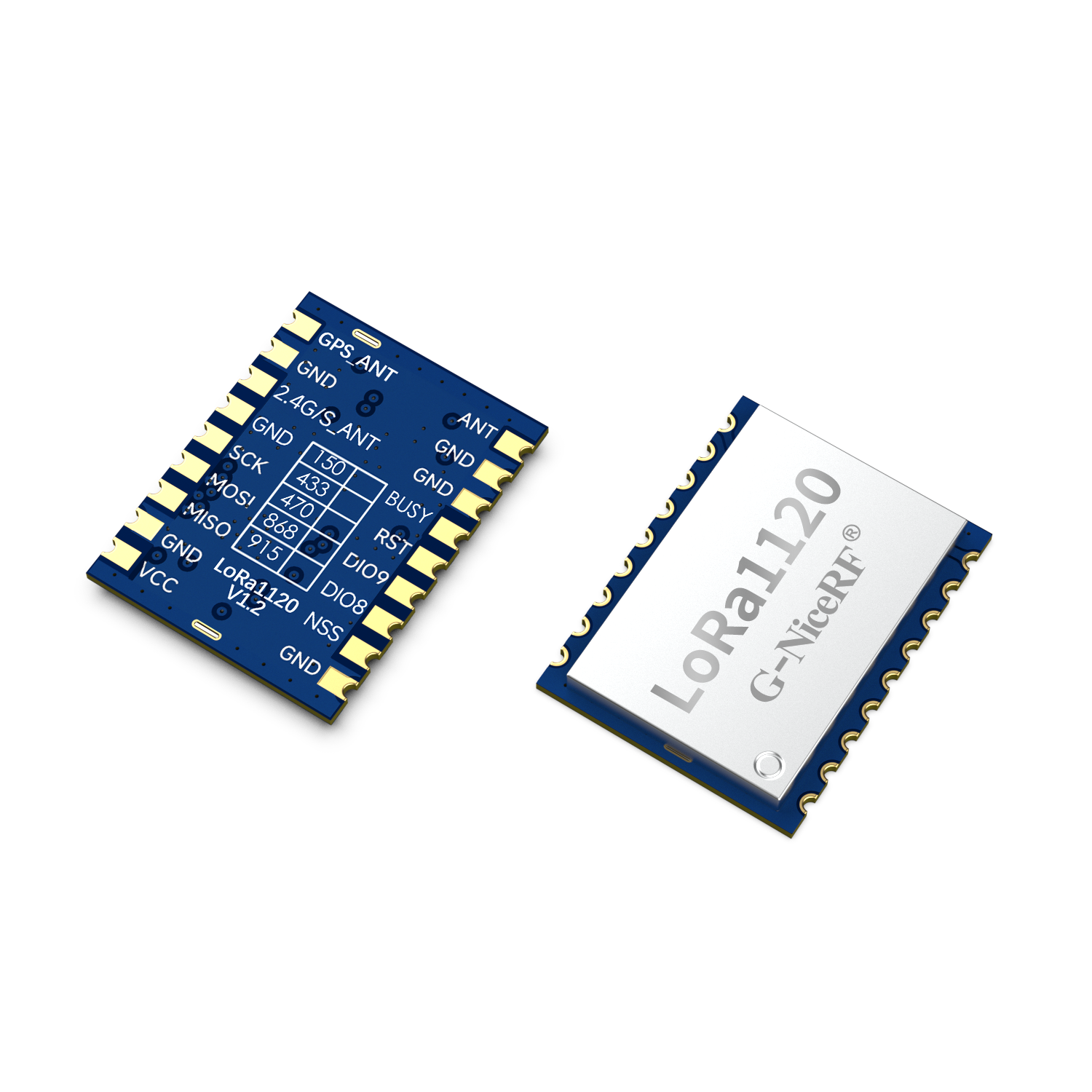

LoRa1120：全頻段LR1120 LoRa通信模塊 低功耗

LoRa1120是采用SEMTECH的LR1120芯片，這是一款專為全球地理定位應用打造的超低功耗模塊。它提供多頻段LoRa和長距離跳頻擴頻（LR-FHSS）通信，支持 sub-GHz和2.4GHz工業、科學和醫療(ISM)頻段以及授權用于衛星通信的S頻段。它集成了云原生多星座的全球?qū)Ш叫l(wèi)星系統(GNSS)掃描儀和無源Wi-Fi MAC地址掃描儀，兩者均通過Semtech的LoRaCloud™提供服務。LR1120符合LoRa Alliance發布的LoRaWAN標準規范的物理層要求，同時保持可配置性，以滿足不同應用和專有協議的需求。

聯系我們

分享產品：

規格書&附件下載

產品規格書：LoRa1120 全頻段Lora無線通訊模塊 V1.0.pdf

示例代碼：LoRa1120_demo_code_V1.0.zip

其它附件：LoRa112X 模塊的 Arduino 燒寫操作說明 V1.0.pdf

產品詳情
性能參數
特點&應用
典型應用電路
腳位定義
機械尺寸
相關內容
系列產品
系列產品

lora1120產品導購圖



LORA1120產品詳情

參 數

測 試 條 件

最 小

典 型

最 大

單 位

工作電壓范圍



1.8

3.3

3.6

V

工作溫度范圍



-40

25

85

℃

最大輸入信號





10



dBm

電 流 消 耗

發射電流

@433MHz



< 110



mA

@2.4GHz



< 36



mA

接收電流

@3.3V,2.4G



< 7



mA

@3.3v,433MHz



< 6



mA

休眠電流

@3.3V



< 1



uA

射 頻 參 數

頻率范圍

@433MHz

400



460

MHz

@470MHz

470



510

MHz

@868MHz

850



890

MHz

@915MHz

900



940

MHz

發射功率

@Sub-GHz

19

21



dBm

2.4GHz

10

11



dBm

接收靈敏度

BW=62.5KHz,SF=12 @Sub-GHz



-142



dBm

BW=125KHz,SF=12 @S頻段



-132



dBm

BW=406KHz,SF=7 @2.4GHz



-129



dBm

頻率誤差





10



ppm

調制速率(@Sub-GHz)

@LoRa

0.01



62.5

Kbps

@FSK

0.6



300

Kbps

調制速率

(@S頻段)

@LoRa

0.292



87.5

Kbps

調制速率(@2.4GHz)

@LoRa

0.476



87.5

Kbps

產品特點

  • Sub-GHz頻段：433/470/868/915MHz （可定制150～960MHz的頻率）
  • 2.4G頻段：2400～2500MHz
  • S頻段：1900MHz～2200MHz
  • S頻段靈敏度高達-132dBm@BW=125KHz,SF=12
  • 2.4GHz接收靈敏度高達&nbsp-129dBm@BW=406KHz,SF=7
  • Sub-GHz接收靈敏度高達-144dBm@BW=62.5KHz,SF=12
  • 內置靜電保護電路
  • 支持LR-FHSS
  • 支持AES-128加密解密
  • 支持LoRaWAN協議、Sigfox協議
  • 開闊地Sub-GHz傳輸距離為5000米以上
  • 發射功率可調，最大22dBm
  • 休眠電流小于1uA以下
  • 接收電流小于7mA
  • 小體積，郵票孔設計，方便客戶二次開發

應用領域

  • 人機應用
  • 智慧農業 / 智能家居
  • 遠程灌溉
  • 工業制造

LoRa1120通信模塊典型應用電路

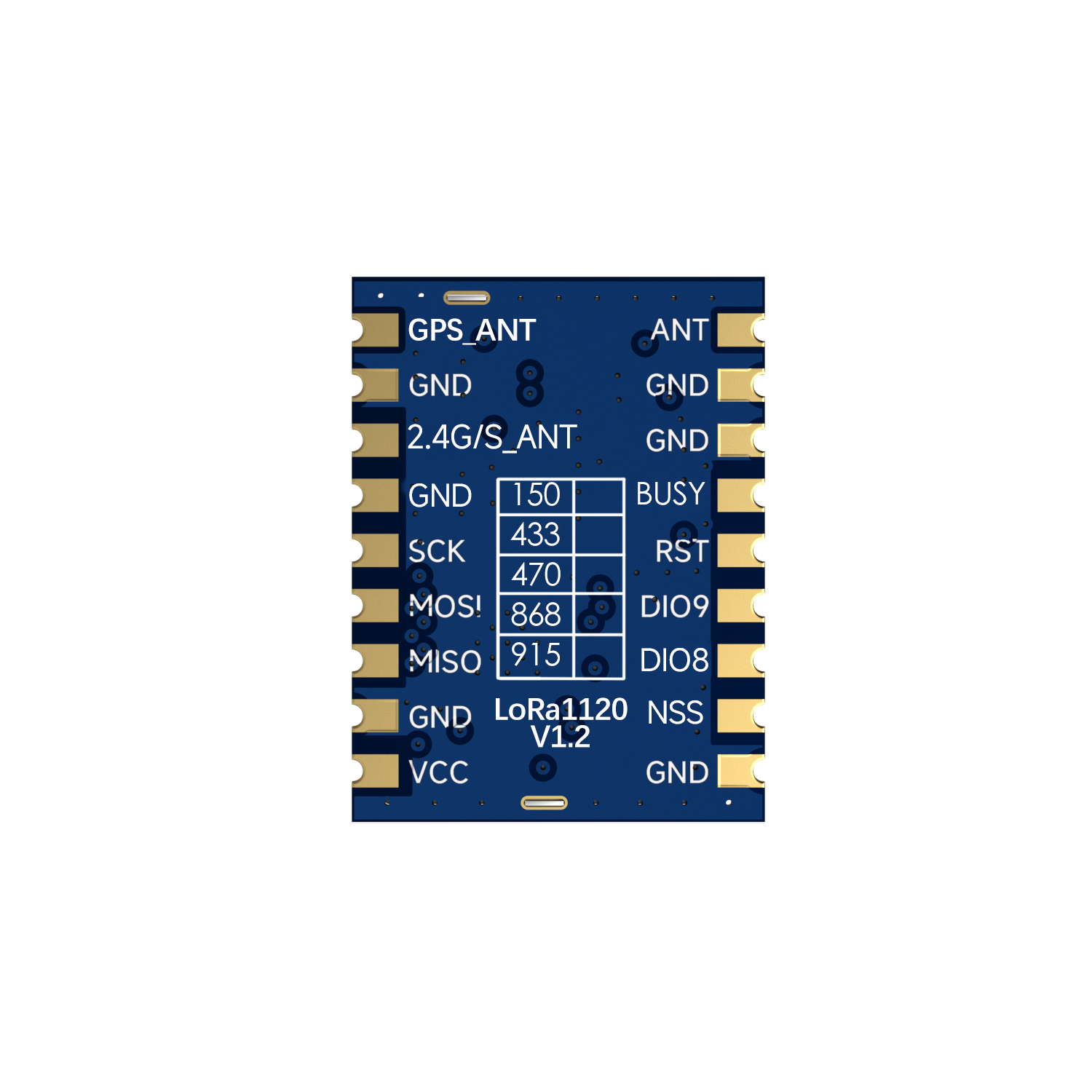

LoRa1120通信模塊腳位引腳

腳位編號

引腳定義

I/O

描  述

1

VCC



接電源正極

2,6,8,11,12,18

GND



接電源負極

3

MISO

O

SPI數據輸出

4

MOSI

I

SPI數據輸入

5

SCK

I

SPI時鐘輸入

7

2.4/S_ANT



2.4G與S頻段天線接口，外接50歐天線

9

GPS_ANT

I

GPS頻段天線接口，外接50歐天線

10

ANTA     ANT



@sub-GHz頻段天線接口，外接50歐天線

13

BUSY

O

用于狀態指示，詳情查看芯片資料

14

RST

I

復位觸發輸入,具體見芯片規格書

15

DIO9

IO

多用途數字接口，具體見芯片規格書

16

DIO8

IO

多用途數字接口，具體見芯片規格書

17

NSS

IO

SPI片選輸入

LoRa1120通信模塊尺寸

型號(系列) 認證 接口 發射功率 數據傳輸率 工作頻率（MHz） 接收靈敏度 尺寸 產品特點 規格書
lora-cc68 CE/FCC SPI 22dBm 1.76-62.5K 可定制 150-960  -129dBm 16*16*2.1 小體積，低功耗，遠距離
lora-cc68-T CE/FCC SPI 22dBm 1.76-62.5K 可定制 150-960  -129dBm 16*16*2.1 0.5ppm TCXO晶振
lora-cc68-X   SPI 22dBm 1.76-62.5K 可定制 150-960  -129dBm 12.5*13.8*1.8 超小體積，低功耗
lora1262 CE/FCC SPI 22dBm 0.018-62.5K 可定制 150-960  -148dBm 16*16*2.1 超低功耗，0.5ppm TCXO晶振
lora1262DEMO   SPI
lora1268   SPI 22dBm 0.018-62.5K 可定制 410-810  -148dBm 16*16*2.1 小體積，低功耗
lora1262F30   SPI 33dBm 0.018-62.5K 可定制 150-960  -148dBm 38*20*4 2W功率，0.5ppm TCXO晶振
lora1268F30   SPI 33dBm 0.018-62.5K 可定制 410-810   -148dBm 38*20*4 2W功率，10ppm 晶振
LoRa1268F30-mini   SPI 30dBm 0.018-62.5K 410-450   -148dBm 26.3*16*2.7 1W功率，小體積
lora1120   SPI
lora610pro   TTL           lora數傳，MESH
lora6100Pro-mini   TUAR           mini型數傳
loraP30
RF4463PRO
RF4463F30
型號 認證 發射功率 頻率(MHZ) 尺寸 規格書
LoRa1121F33-1G9 1W/2W Sub-G/S 39*21*3.3
LoRa1121F33-2G4 1W/2W Sub-G/2400 39*21*3.3
LoRa1120 160mW/22dBm Sub-G/2400/S 19.7*15*2.2
LoRa1121 FCC/CE 160mW/22dBm Sub-G/2400/S 19.7*15*2.2
LoRa-CC68-868 CE 160mW/22dBm 868 16*16*2.1
LoRa-CC68-915 FCC 160mW/22dBm 915 16*16*2.1
CC68-C1 FCC/CE 160mW/22dBm 433/470/868/915 16*16*2.1
LoRa-CC68-TCXO FCC/CE 160mW/22dBm 433/470/868/915 16*16*2.1
LoRa-CC68-X1 160mW/22dBm 433/470/868/915 12.5*13.8*1.8
LoRa1262-868 CE 160mW/22dBm 868 16*16*2.1
LoRa1262-915 FCC 160mW/22dBm 915 16*16*2.1
LoRa1268 160mW/22dBm 433/470 16*16*2.1
LoRa1262F30 2W/33dBm 868/915 38*20*4
LoRa1268F30 2W/33dBm 433/470 38*20*4
LoRa1268F30-mini 1W/30dBm 433/470 26.4*16*2.7
LoRa1276-C1-868 CE 100mW/20dBm 150/433/470/868/915 16*16*2.1
LoRa1276-C1-915 FCC/IC 100mW/20dBm 150/433/470/868/915 16*16*2.1
LoRa1278-C1 CE 100mW/20dBm 150/433/470 16*16*2.1
LoRa1278 100mW/20dBm 150/433/470 17*17.3*2.3
LoRa1276-915 FCC 100mW/20dBm 150/433/470/868/915 17*17.3*2.3
LoRa1278F30 1W/30dBm 150/433/470 38*20*4
LoRa1276F30 500mW/27dBm 150/433/470/868/915 38*20*4
LoRa1280 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1281 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1280-TCXO FCC/CE 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1281-TCXO FCC/CE 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1280-C1 17.78mW/12.5dBm 2400 14.5*20.5*2
LoRa1281-C1 17.78mW/12.5dBm 2400 14.5*20.5*2
LoRa128XF27 FCC/CE 500mW/27dBm 2400 31.5*15.8*3.2
LoRa1280F27-TCXO 500mW/27dBm 2400 31.5*15.8*3.2
LoRa-STM32WLE5 160mW/22dBm 433/470/868/915 17*14
RF4463Pro-433 FCC/CE/IC 100mW/20dBm 433 17*17.3*2.4
RF2401F20 CE/FCC/ IC/TELEC 100mW/20dBm 2400 13.02*19.2*2.1
SA618F30-FD 全雙工 1W/30dBm 410-490 MHz 24*39.3
