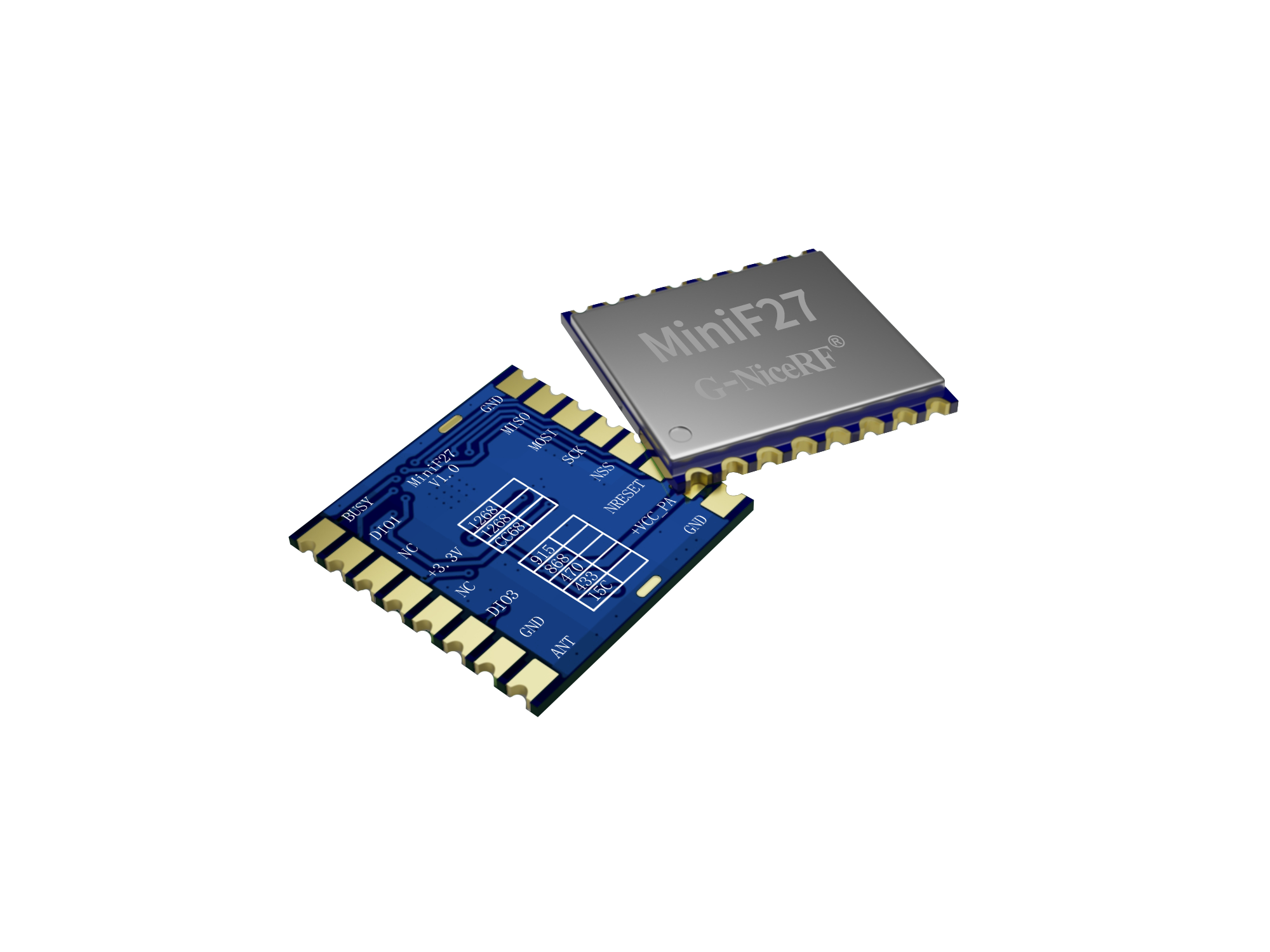

MiniF27：800mw 超小體積LoRa無線收發模塊

MiniF27無線模塊采用了Semtech公司的LoRa芯片來設計，結合高精度晶振，超低接收電流和休眠電流,-148dBm的靈敏度。在低功耗的情況下可以定時喚醒單片機。此模塊天線開關由芯片內部集成控制，節約了外部MCU的資源。MiniF27擁有超小體積（與LoRa1262尺寸相同），卻能提供高達29dBm（800mW）的輸出功率。高集成、小體積、大功率特性使得MiniF27在物聯網和電池供電的應用場景中展現出極大的優勢。

聯系我們

分享產品：

規格書&附件下載

產品規格書：MiniF27 800mw 小體積 LoRa無線收發模塊 V1.2.pdf

性能參數
特點&應用
典型應用電路
腳位定義

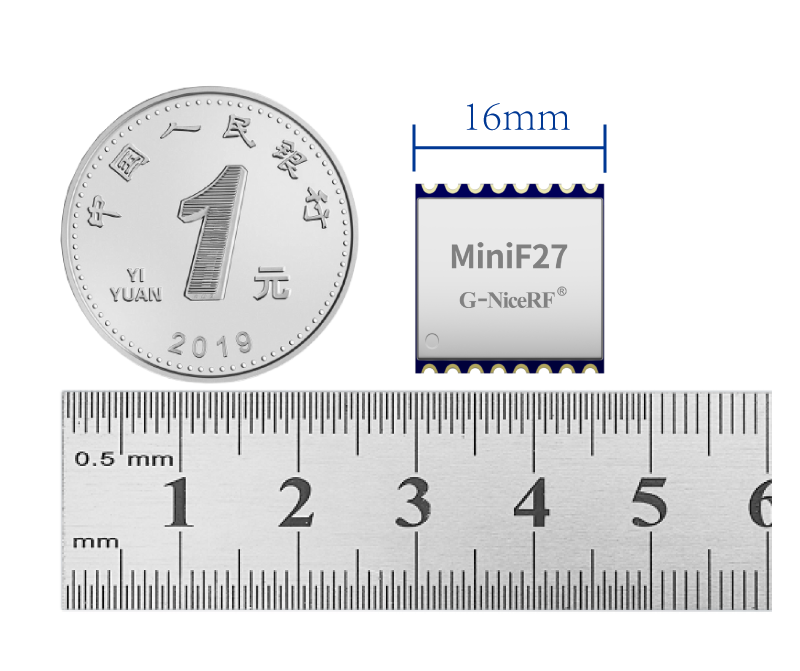

機械尺寸(單位：mm)
系列產品

參 數

最 小

典 型

最 大

單 位

條 件

運 行 條 件

工作電壓范圍

1.8

3.3

3.6

V

模塊+3.3v引腳

3.3

4.0

5.0

V

模塊+VCC_PA引腳

工作溫度范圍

-40



85

℃



電 流 消 耗

接收電流



6



mA

@DCDC模式

發射電流



500



mA

@5v,29dBm

休眠電流



1



uA



射 頻 參 數

頻率范圍

410

433

450

MHz

@433MHz

470

490

510

MHz

@470MHz

調制速率

0.018



62.5

kbps

@SX1262

1.76



62.5

kbps

@LLCC68

0.6



300

kbps

@FSK

發射功率范圍

0



29

dBm



靈敏度



-148



dBm

@SX1262, BW=10.4KHz SF =12



-129



dBm

@LLCC68, BW=125KHz SF =9

產品特點

  • 頻率范圍：433/470MHz（可定制150-960 MHz）
  • 靈敏度：-148dBm @Lora SX1262
  • 最大輸出功率：29dBm（800mW）
  • LoRa、(G)FSK調制模式
  • 數據傳輸率：6-300 Kbps @FSK,
  • 256個字節FiFo

應用領域

  • 工業抄表
  • 停車場傳感器管理
  • 工業自動化
  • 農業傳感器
  • 遙控控制
  • 智慧城市
  • 倉庫管理
  • 路燈
  • 物流管理
  • 環境傳感器
  • 健康產品
  • 安防產品

通信模塊MINIF27應用電路

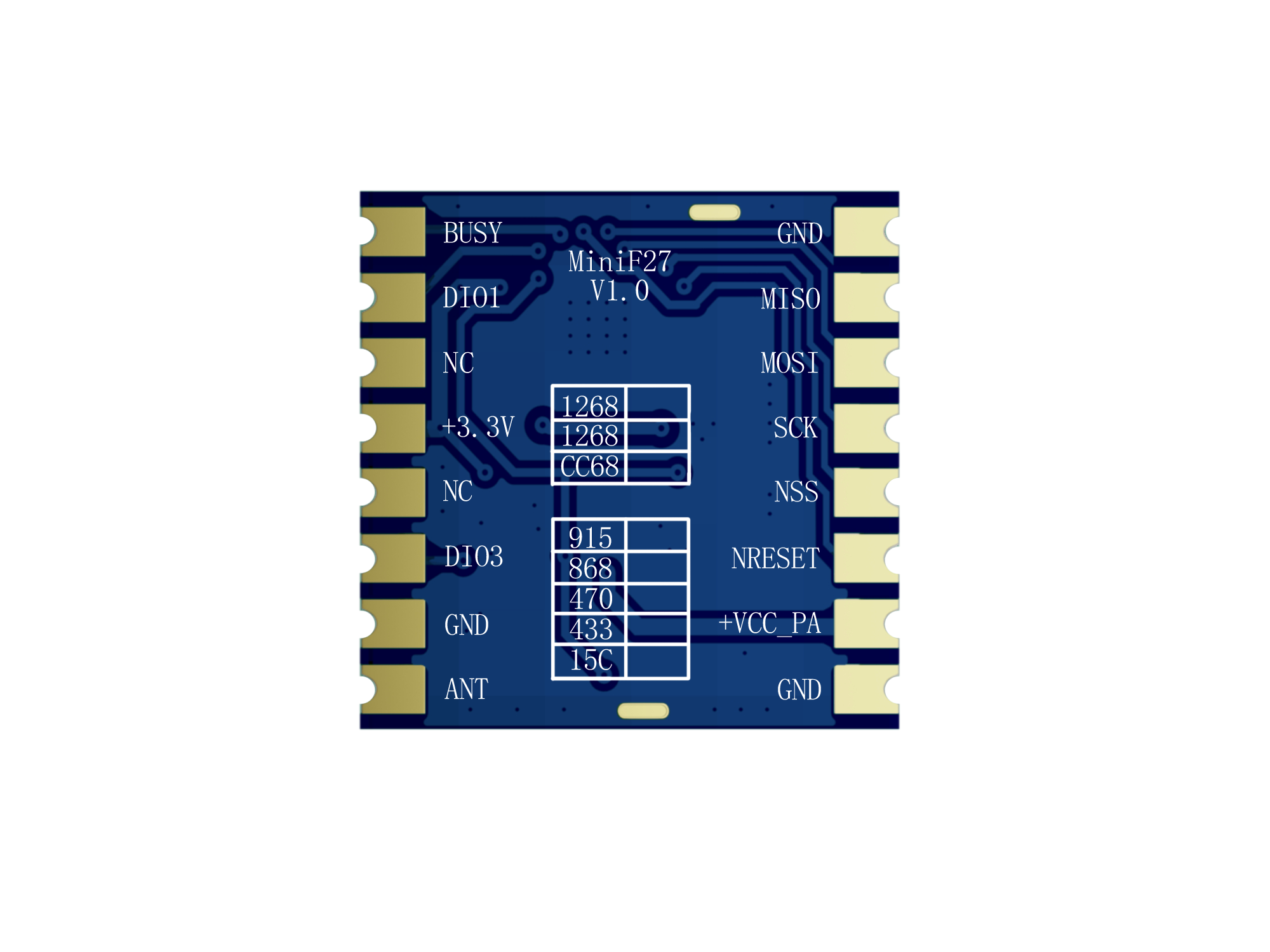

通信模塊MINIF27腳位定義

腳位編號

引腳定義

IO電平

描  述

1,8,10

GND



接電源地

2

MISO

0-3.3V

SPI數據輸出

3

MOSI

0-3.3V

SPI數據輸入

4

SCK

0-3.3V

SPI時鐘輸入

5

NSS

0-3.3V

SPI片選輸入

6

NRESET

0-3.3V

復位觸發輸入

7

+VCC_PA



接內部功放的電源腳,電壓越高,功率越高.電壓范圍：3.3-5v

9

ANT



接50歐的同軸天線

11

DIO3

0-3.3V

可自定義為中斷信號指示，詳情查看芯片資料

12,14

NC





13

+3.3V



芯片供電引腳,電壓范圍：1.8-3.6v

15

DIO1

0-3.3V

自定義為中斷信號指示，詳情查看芯片資料

16

BUSY

0-3.3V

用于狀態指示，詳情查看芯片資料

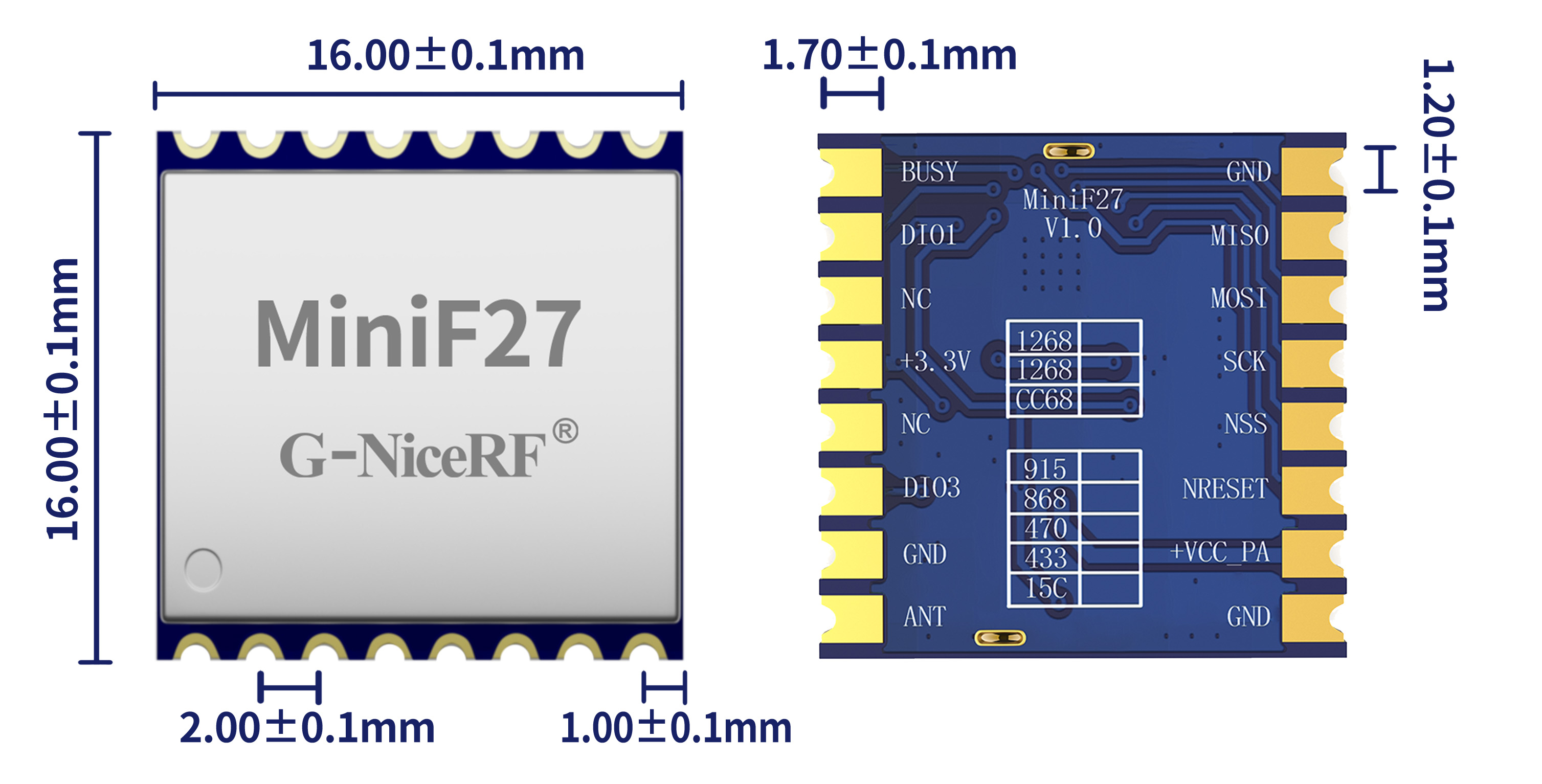

通信模塊MINIF27尺寸圖

型號 認證 發射功率 頻率(MHZ) 尺寸 規格書
LoRa1121F33-1G9 1W/2W Sub-G/S 39*21*3.3
LoRa1121F33-2G4 1W/2W Sub-G/2400 39*21*3.3
LoRa1120 160mW/22dBm Sub-G/2400/S 19.7*15*2.2
LoRa1121 FCC/CE 160mW/22dBm Sub-G/2400/S 19.7*15*2.2
LoRa-CC68-868 CE 160mW/22dBm 868 16*16*2.1
LoRa-CC68-915 FCC 160mW/22dBm 915 16*16*2.1
CC68-C1 FCC/CE 160mW/22dBm 433/470/868/915 16*16*2.1
LoRa-CC68-TCXO FCC/CE 160mW/22dBm 433/470/868/915 16*16*2.1
LoRa-CC68-X1 160mW/22dBm 433/470/868/915 12.5*13.8*1.8
LoRa1262-868 CE 160mW/22dBm 868 16*16*2.1
LoRa1262-915 FCC 160mW/22dBm 915 16*16*2.1
LoRa1268 160mW/22dBm 433/470 16*16*2.1
LoRa1262F30 2W/33dBm 868/915 38*20*4
LoRa1268F30 2W/33dBm 433/470 38*20*4
LoRa1268F30-mini 1W/30dBm 433/470 26.4*16*2.7
LoRa1276-C1-868 CE 100mW/20dBm 150/433/470/868/915 16*16*2.1
LoRa1276-C1-915 FCC/IC 100mW/20dBm 150/433/470/868/915 16*16*2.1
LoRa1278-C1 CE 100mW/20dBm 150/433/470 16*16*2.1
LoRa1278 100mW/20dBm 150/433/470 17*17.3*2.3
LoRa1276-915 FCC 100mW/20dBm 150/433/470/868/915 17*17.3*2.3
LoRa1278F30 1W/30dBm 150/433/470 38*20*4
LoRa1276F30 500mW/27dBm 150/433/470/868/915 38*20*4
LoRa1280 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1281 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1280-TCXO FCC/CE 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1281-TCXO FCC/CE 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1280-C1 17.78mW/12.5dBm 2400 14.5*20.5*2
LoRa1281-C1 17.78mW/12.5dBm 2400 14.5*20.5*2
LoRa128XF27 FCC/CE 500mW/27dBm 2400 31.5*15.8*3.2
LoRa1280F27-TCXO 500mW/27dBm 2400 31.5*15.8*3.2
LoRa-STM32WLE5 160mW/22dBm 433/470/868/915 17*14
RF4463Pro-433 FCC/CE/IC 100mW/20dBm 433 17*17.3*2.4
RF2401F20 CE/FCC/ IC/TELEC 100mW/20dBm 2400 13.02*19.2*2.1
SA618F30-FD 全雙工 1W/30dBm 410-490 MHz 24*39.3
