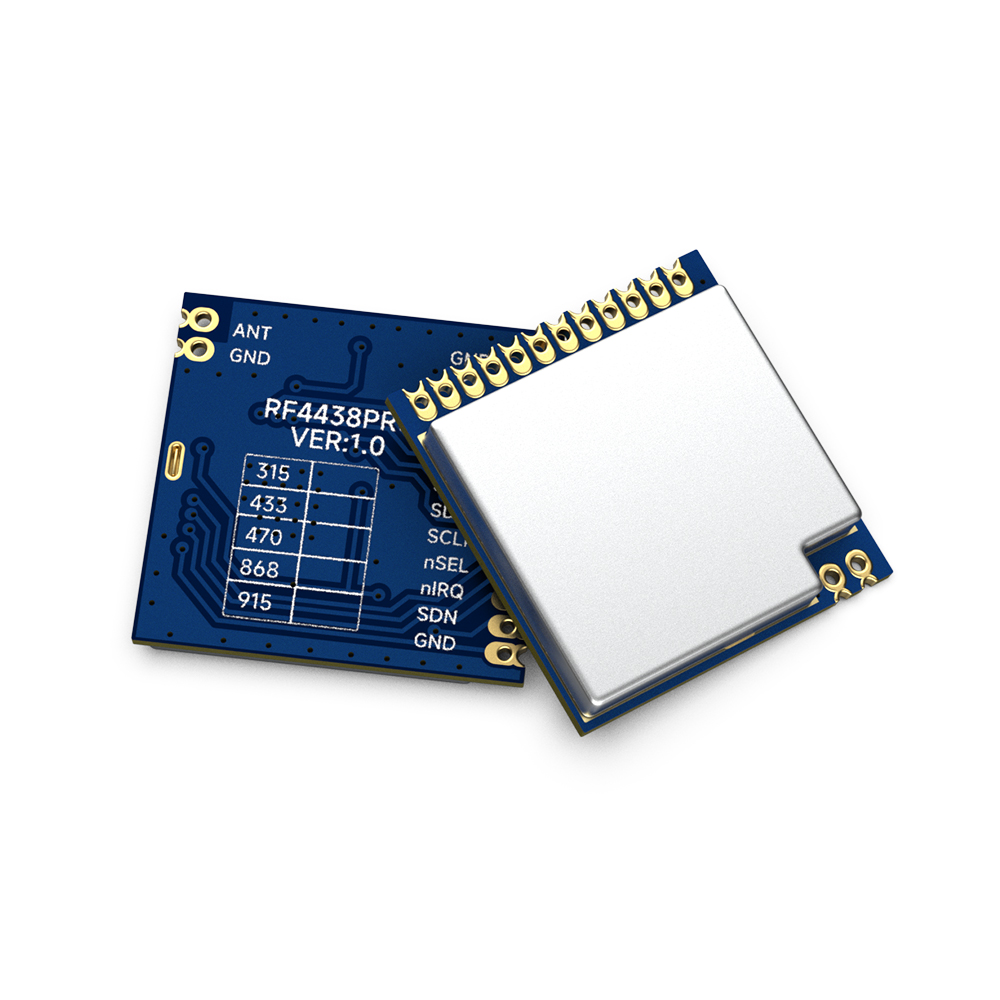

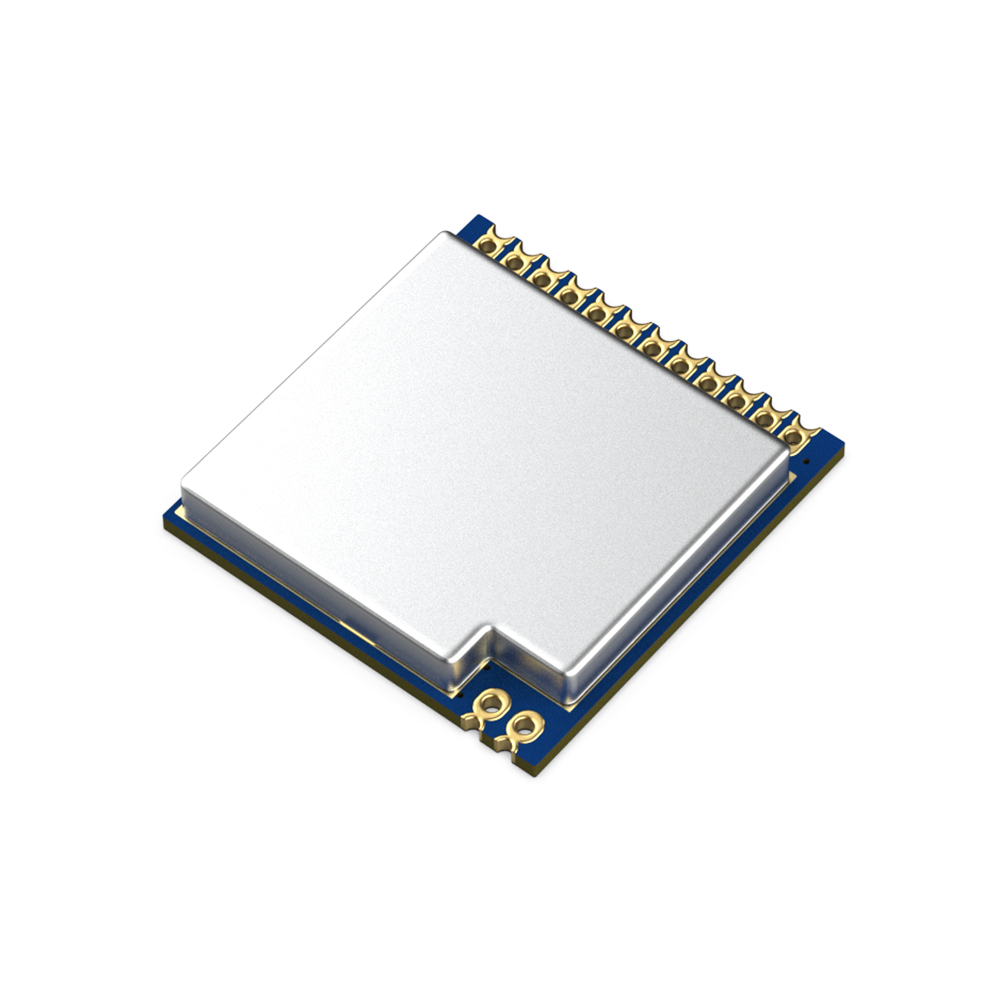

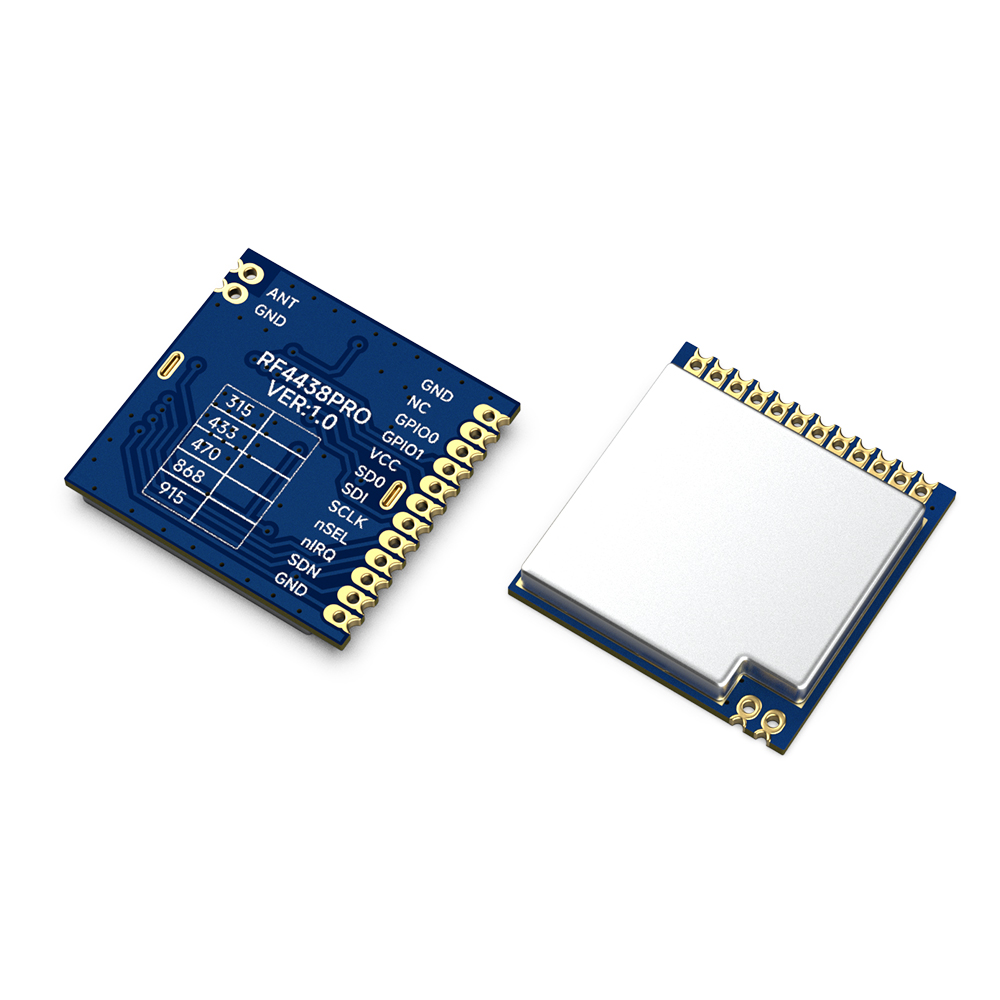

RF4438PRO：Si4438芯片 433MHz 無線射頻模塊

本公司的RF4438PRO無線射頻模塊采用的是Silicon Lab si4438 C器件，這是一款高度集成的無線ISM頻段收發芯片。極低的接收靈敏度（-124 dBm）,再加上業界領先的+20 dBm的輸出功率保證擴大范圍和提高鏈路性能。同時內置天線多樣性和對跳頻支持可以用于進一步擴大范圍，提高性能。
RF4438PRO 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

分享產品：

規格書&附件下載

產品規格書：RF4438PRO 100mW無線收發模塊V2.2.pdf

示例代碼：RF4438PRO DEMO CODE.zip

封裝尺寸：PRO series package.rar

性能參數
特點&應用
典型應用電路
引腳定義
機械尺寸（單位：mm）
系列產品
參 數 最 小 典 型 最 大 單 位 條 件
運 行 條 件
工作電壓范圍 1.8 3.3 3.8 V
工作溫度范圍 -40   85 ℃
電 流 消 耗
接收電流   14   mA
發射電流   85   mA @20dBm
體眠電流   < 0.1   uA
射 頻 參 數

頻率范圍

 425 433 463 MHz @433MHz
470 490 510 MHz @470MHz
調制速率 0.1   500 Kbps FSK
發射功率范圍 -20   20 dBm
接收靈敏度   -124   dBm @Data rate=500bps

產品特點

  • 頻率范圍：433（可定制425-525MHz）
  • 靈敏度高達 -124dBm
  • 最大輸出功率：20dBm
  • 14mA@接收狀態
  • 數據傳輸率：0.1-500Kbps
  • (G)FSK調制模式
  • 1.8-3.8V供電
  • 超低耗關機模式
  • 數字接收信號強度指示(RSSI)
  • 定時喚醒功能
  • 天線自動匹配及雙向開關控制
  • 可配置數據包結構
  • 前同步信號檢測
  • 64字節收發數據寄存器（FiFo）
  • 低電能檢測
  • 溫度感應和8位模數轉換器
  • 工作溫度范圍：-40~ +85°C
  • 集成穩壓器
  • 跳頻功能
  • 上電復位功能
  • 內置晶體調整功能

應用領域

  • 遙控器
  • 遠程抄表
  • 家庭安防報警及遠程無鑰匙進入
  • 工業控制
  • 家庭自動化遙測
  • 個人數據記錄
  • 玩具控制
  • 傳感器網絡
  • 輪胎氣壓監測
  • 健康監測
  • 無線PC外圍設備
  • 標簽讀寫器

433M無線模塊RF4438PRO的典型應用電路

RF4438PRO模塊

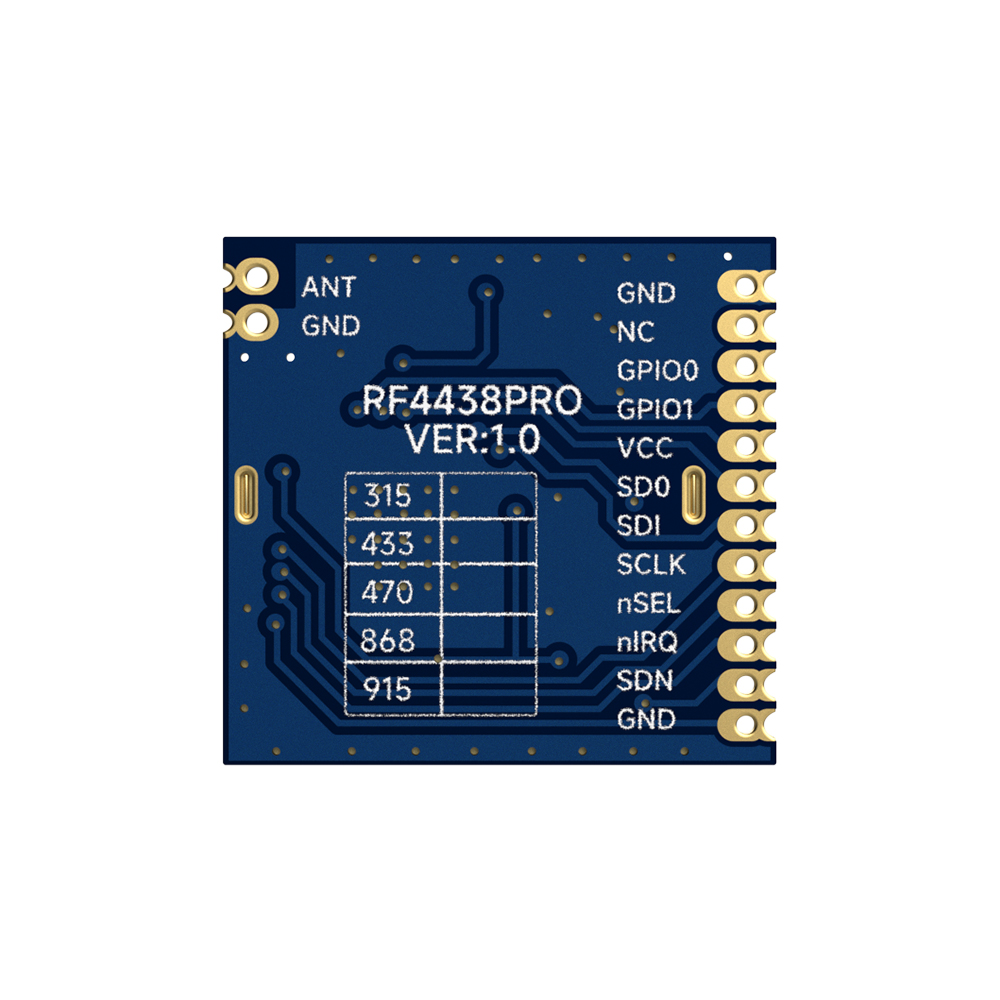

腳位編號 引腳定義 描述
1 GND 接電源地
2 NC 空腳
3 GPIO0 直接連芯片的GPIO0引腳
4 GPIO1 直接連芯片的GPIO1引腳
5 VCC 接電源正極3.3V
6 SDO 0～VDD V數字輸出，提供了對內部控制寄存器的串行回讀功能
7 SDI 串行數據輸入。0～VDD V數字輸入。該引腳為4線串行數據串行數據流總線。
8 SCLK 串行時鐘輸入。0～VDD V數字輸入。該引腳提供了4線串行數據時鐘功能。
9 nSEL 串行接口選擇輸入引腳。0～VDD V數字輸入。這個引腳為4線串行數據總線提供選擇/使能功能，這個信號也用于表示突發讀/寫模式。
10 nIRQ 中斷輸出引腳
11 SDN 芯片使能引腳。0～VDD V數字輸入。在除關機模式的所有模式SDN=0。當SDN=1時芯片將被徹底關閉并且寄存器的內容將丟失。
12 GND 接電源地
13 GND 接電源地
14 ANT 接50歐的同軸天線

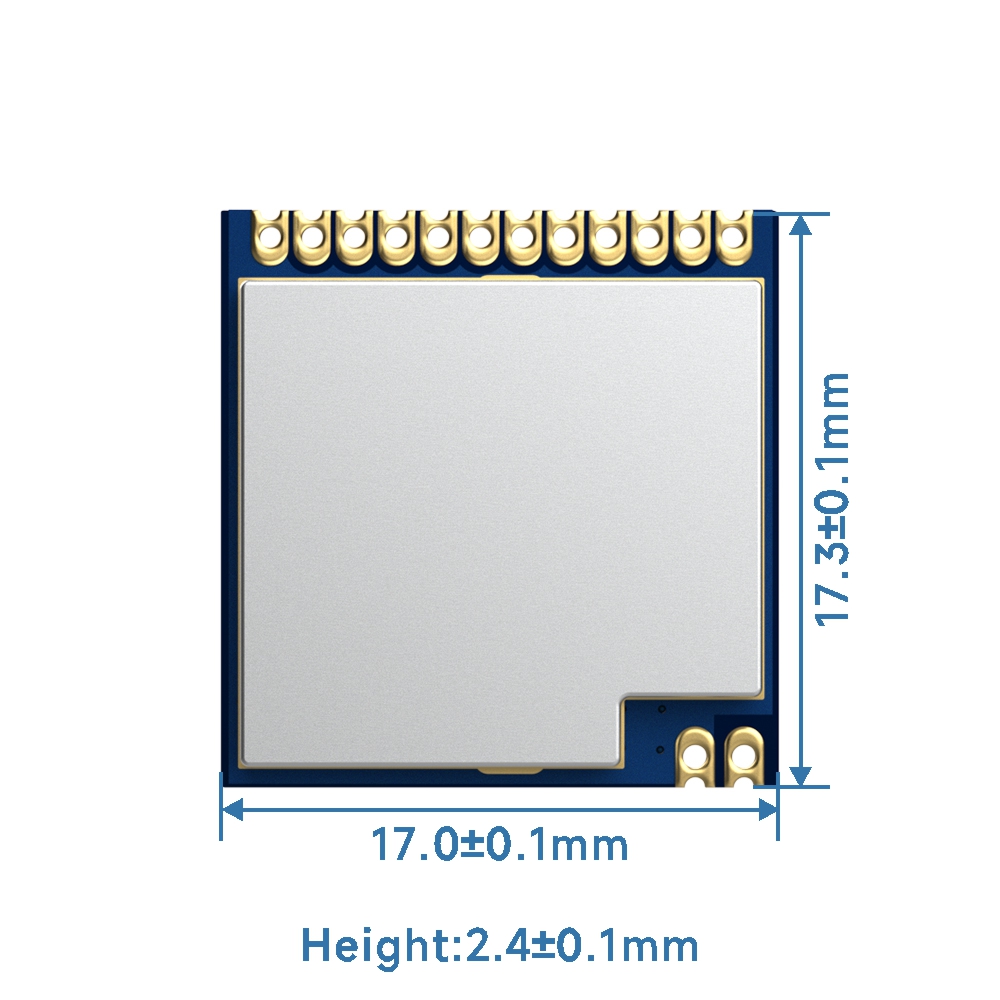

433M無線模塊RF4438PRO的機械尺寸

型號 認證 發射功率 頻率(MHZ) 尺寸 規格書
Mini3120 100mW/20dBm 433/470/868/915 13.95*11.24*2.5
RF3120F27 800mW/29dBm 433/470/868/915 16.19*14.48
RF3060 100mW/20dBm 433/470/868/915 16.19*14.48
RF3060F27 500mW/27dBm 433/470/868/915 16.19*14.48
Mini3060 100mW/20dBm 433/470/868/915 14.5*20.5*2
MiniF27 800mW/29dBm Customizable150-960 16*16
LoRa-STM32WLE5 160mW/22dBm 433/470/868/915 17*14
RF4463Pro-433 FCC/CE/IC 100mW/20dBm 433 17*17.3*2.4
RF4463Pro-868 CE 100mW/20dBm 868 17*17.3*2.4
RF4463Pro-915 FCC/IC 100mW/20dBm 915 17*17.3*2.4
RF4438Pro 100mW/20dBm 433/470 17*17.3*2.4
RF4432Pro-433 CE 100mW/20dBm 433 17*17.3*2.4
RF4432Pro-868 CE 100mW/20dBm 868 17*17.3*2.4
RF4432 100mW/20dBm 315/433/470/868/915 17*17.3*2.4
RF4432X1 100mW/20dBm 315/433/470/868/915 16*16
RF4463F30 1W/30dBm 150/315/433/470/868/915 20*38*4
RF4432F27 500mW/27dBm 315/433/470/868/915 20*38*4
RF4431 20mW/13dBm 315/433/470/868/915 16.5*17*2
RF1101 100mW/20dBm 315/433/868/915 12.71*20.13*2
RF1212 100mW/20dBm 315/433/470 17*17.3*2.4
FSK-TX886 18dBm 433/470/868/915 16*16*2.1
FSK-RX886 433/470/868/915 16*16*2.1
RF2401F20 CE/FCC/ IC/TELEC 100mW/20dBm 2400 13.02*19.2*2.1
LoRa1121 FCC/CE 160mW/22dBm Sub-G/2400/S 19.7*15*2.2
LoRa-CC68-TCXO FCC/CE 160mW/22dBm 433/470/868/915 16*16*2.1
RF2401F20 CE/FCC/ IC/TELEC 100mW/20dBm 2400 13.02*19.2*2.1
