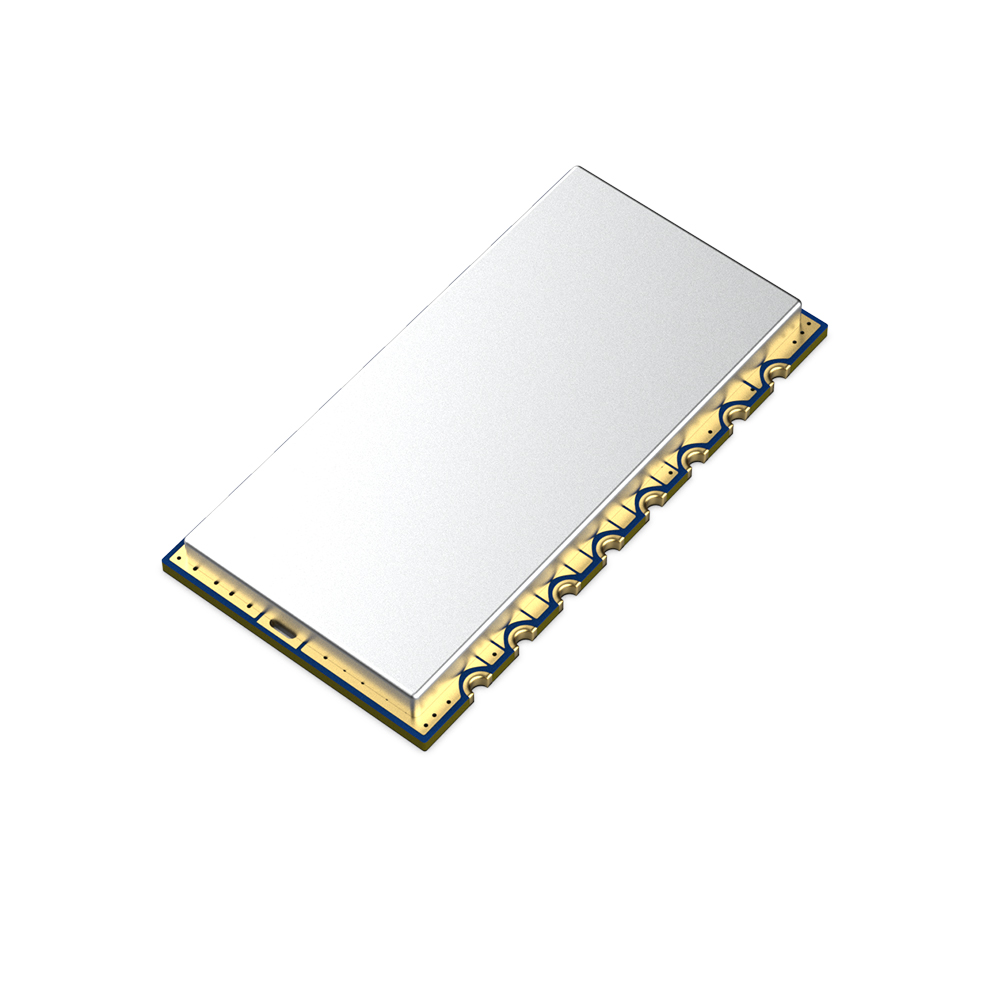

RF4432F27：500mW大功率小體積高集成 遠距離傳輸 無線通信模塊

本公司的RF4432F27是一款輸出功率為500mW的大功率無線通信模塊，內部采用的是Silicon Lab的si4432收發芯片。該模塊有著極低的接收靈敏度和高輸出功率，具有傳輸距離遠，控制接口簡單，高集成小體積等特點。
RF4432F27 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

分享產品：

規格書&附件下載

產品規格書：RF4432F27 500mW大功率無線收發模塊V2.3(1).pdf

示例代碼：4432 demo code.rar

其它附件：4431 4432-CH.rar

性能參數
特點&應用
典型應用電路
引腳定義
機械尺寸（單位：mm）
系列產品
參數 最小 典型 最大 單位 條件
運行條件
工作電壓范圍 3.3 5 6 V
工作溫度范圍 -40   85 ℃
電流消耗
接收電流   21.0   mA
發射電流   350   mA VCC=5V,TX=27dBm
休眠電流   < 3   uA
射頻參數

頻率范圍

 428 433 438 MHz @433MHz
863 868 873 MHz @868MHz
調制速率 0.123   256 Kbps FSK
接收靈敏度   -122   dBm @Data rate=1.2Kbps

產品特點

  • 頻率范圍：433/470/868/915（可定制240-930MHz）
  • 高功率輸出達500mW@VCC=5V
  • 靈敏度高達 -122dBm
  • 數據傳輸率：0.123-256Kbps
  • FSK，GFSK調制模式
  • 3.3－6V供電
  • 超低耗靜態模式
  • 數字接收信號強度指示(RSSI)
  • 定時喚醒功能
  • 天線自動匹配及雙向開關控制
  • 可配置數據包結構
  • 前同步信號檢測
  • 64字節收發數據寄存器（FiFo）
  • 低電能檢測
  • 溫度感應和8位模數轉換器
  • 工作溫度范圍：-40~ +85°C
  • 集成穩壓器
  • 跳頻功能
  • 上電復位功能
  • 內置晶體調整功能
  • 空曠通信距離達3－5公里
  • 重量：3.6 g

應用領域

  • 遙控器
  • 遠程抄表
  • 工業控制
  • 傳感器網絡
  • 輪胎氣壓監測
  • 健康監測

無線通信模塊RF4432F27的典型應用電路

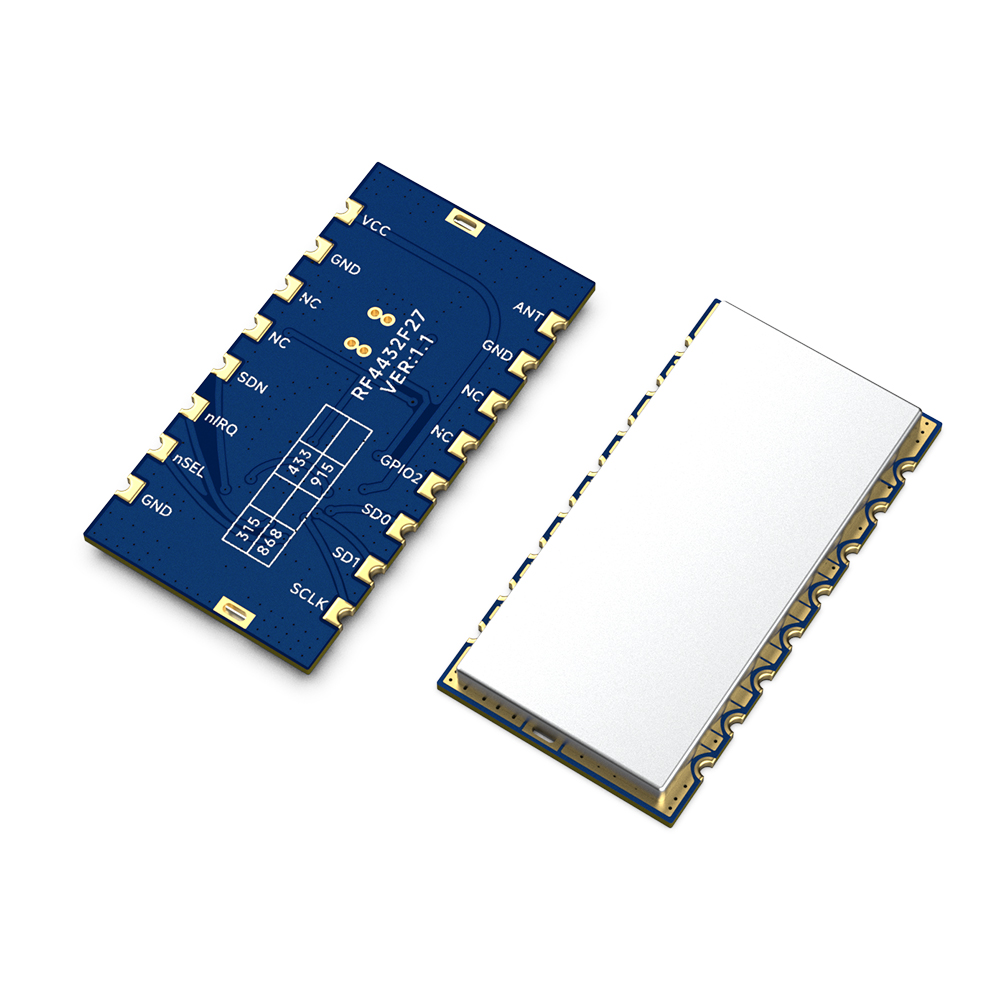

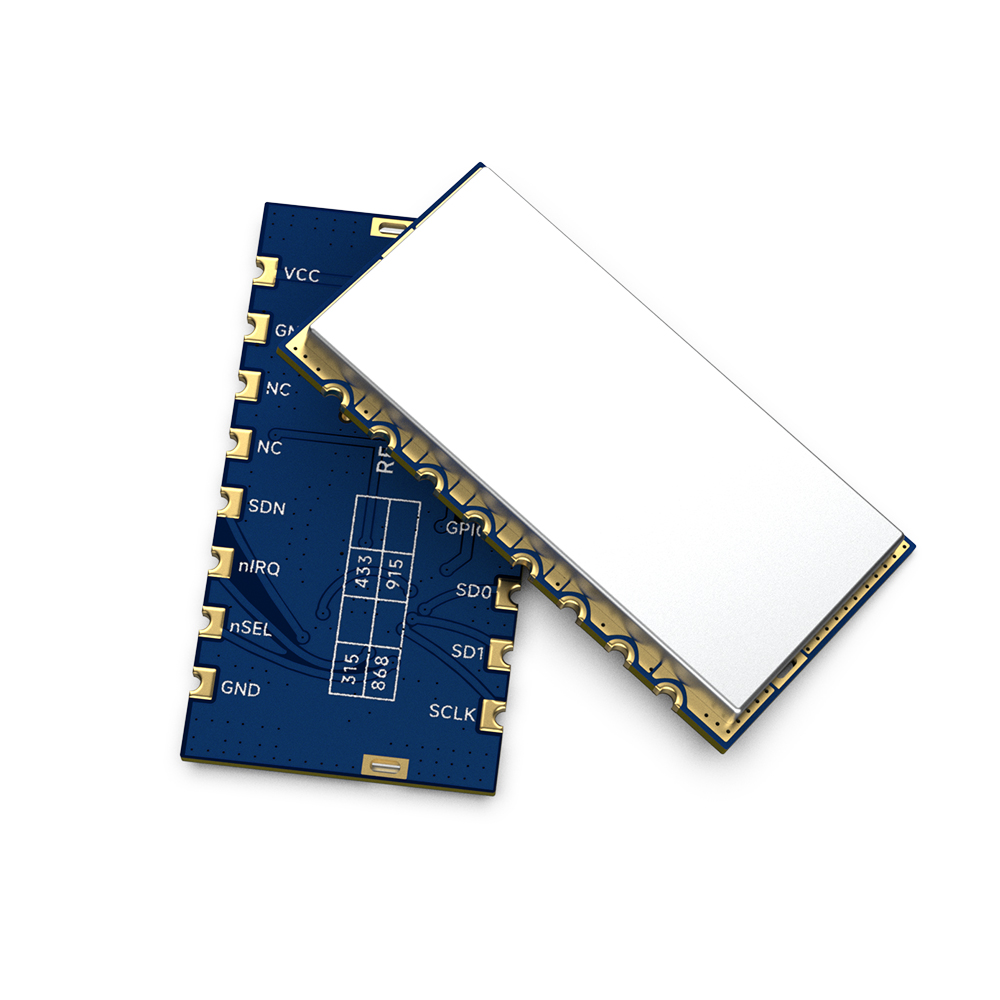

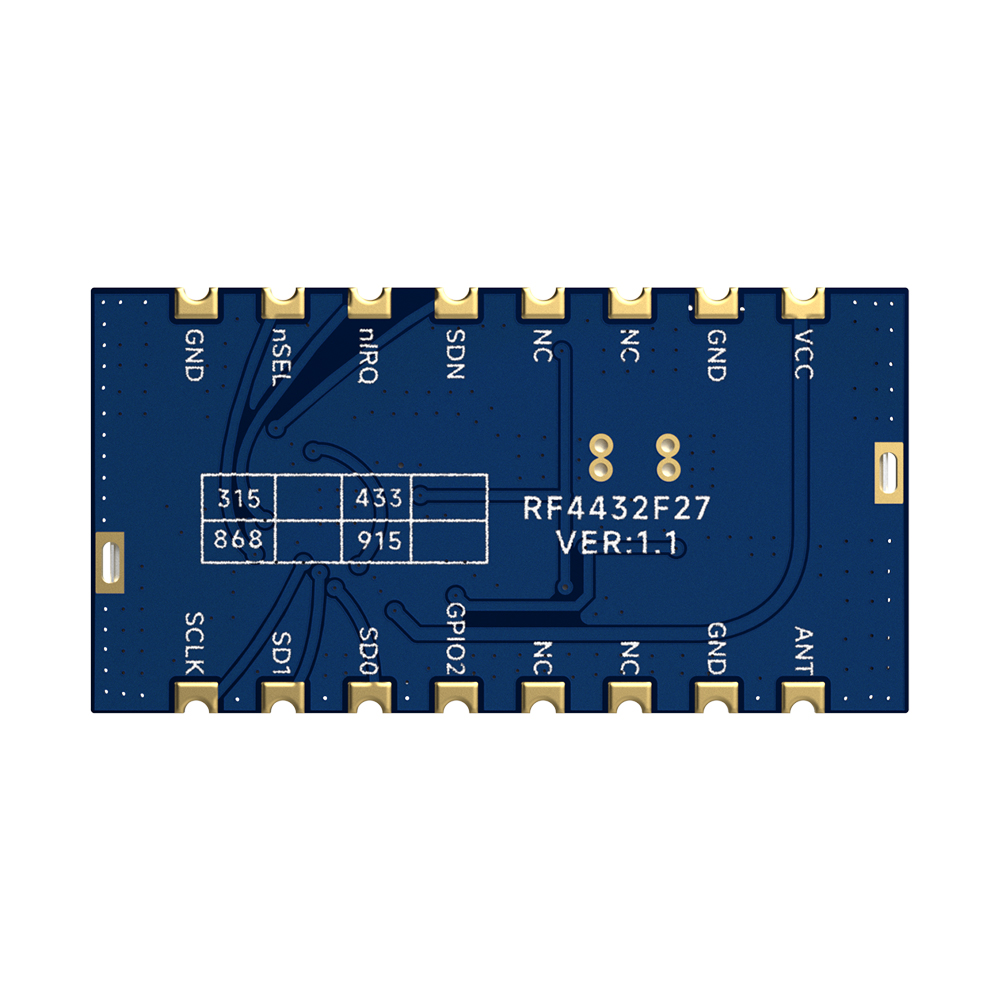

RF4432F27引腳定義

腳位編號 引腳定義 描述
1 VCC 接電源正極
2 GND 接電源地
3,4 NC 懸空
5 SDN 關閉輸入引腳。0～VDD V數字輸入。在除關機模式的所有模式SDN=0。當SDN=1時芯片將被徹底關閉并且寄存器的內容將丟失。
6 nIRQ 中斷輸出引腳
7 nSEL 串行接口選擇輸入引腳。0～VDD V數字輸入。這個引腳為4線串行數據總線提供選擇/使能功能，這個信號也用于表示突發讀/寫模式。
8 GND 接電源地
9 SCLK 串行時鐘輸入。0～VDD V數字輸入。該引腳提供了4線串行數據時鐘功能
10 SDI 串行數據輸入。0～VDD V數字輸入。該引腳為4線串行數據串行數據流總線。
11 SDO 0～VDD V數字輸出，提供了對內部控制寄存器的串行回讀功能
12 GPIO2 可測試接收靈敏度，si4431芯片的GPIO2
13,14 NC 懸空
15 GND 接電源地
16 ANT 接50歐的同軸天線

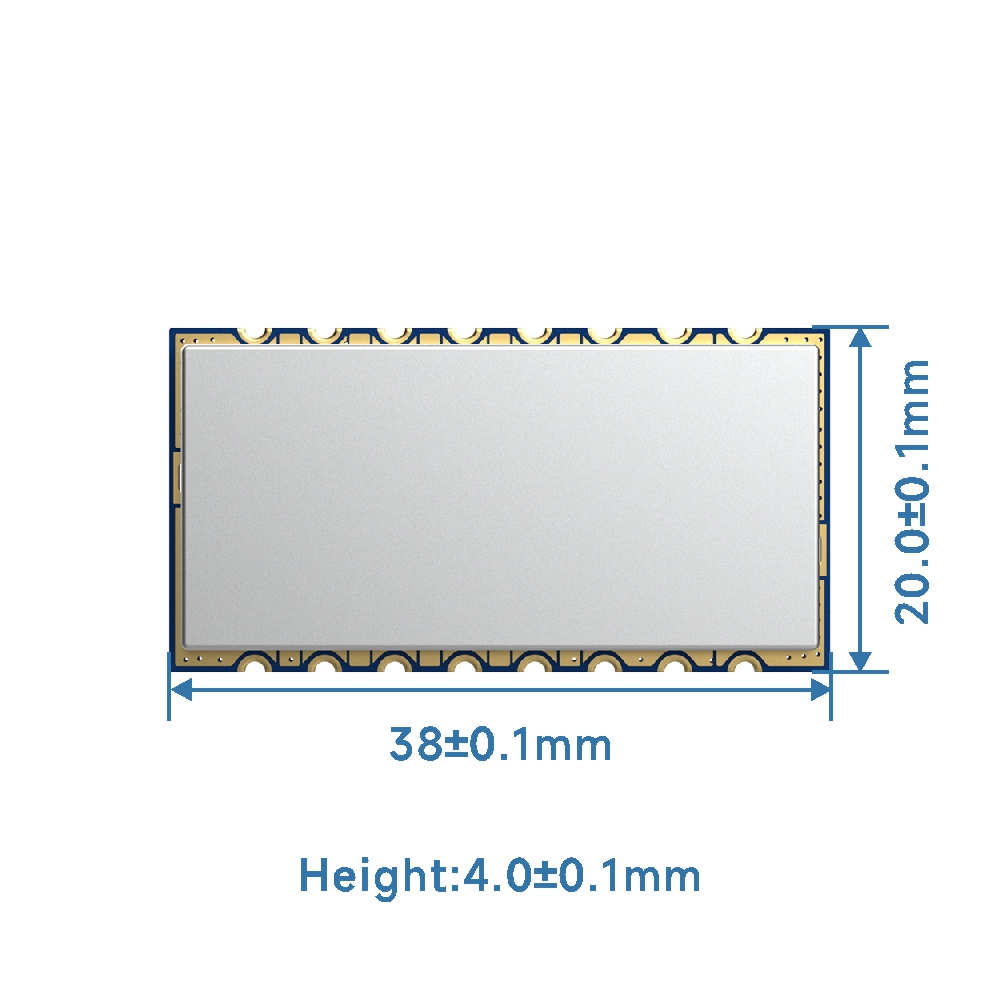

無線通信模塊RF4432F27的機械尺寸

型號 認證 發射功率 頻率(MHZ) 尺寸 規格書
Mini3120 100mW/20dBm 433/470/868/915 13.95*11.24*2.5
RF3120F27 800mW/29dBm 433/470/868/915 16.19*14.48
RF3060 100mW/20dBm 433/470/868/915 16.19*14.48
RF3060F27 500mW/27dBm 433/470/868/915 16.19*14.48
Mini3060 100mW/20dBm 433/470/868/915 14.5*20.5*2
MiniF27 800mW/29dBm Customizable150-960 16*16
LoRa-STM32WLE5 160mW/22dBm 433/470/868/915 17*14
RF4463Pro-433 FCC/CE/IC 100mW/20dBm 433 17*17.3*2.4
RF4463Pro-868 CE 100mW/20dBm 868 17*17.3*2.4
RF4463Pro-915 FCC/IC 100mW/20dBm 915 17*17.3*2.4
RF4438Pro 100mW/20dBm 433/470 17*17.3*2.4
RF4432Pro-433 CE 100mW/20dBm 433 17*17.3*2.4
RF4432Pro-868 CE 100mW/20dBm 868 17*17.3*2.4
RF4432 100mW/20dBm 315/433/470/868/915 17*17.3*2.4
RF4432X1 100mW/20dBm 315/433/470/868/915 16*16
RF4463F30 1W/30dBm 150/315/433/470/868/915 20*38*4
RF4432F27 500mW/27dBm 315/433/470/868/915 20*38*4
RF4431 20mW/13dBm 315/433/470/868/915 16.5*17*2
RF1101 100mW/20dBm 315/433/868/915 12.71*20.13*2
RF1212 100mW/20dBm 315/433/470 17*17.3*2.4
FSK-TX886 18dBm 433/470/868/915 16*16*2.1
FSK-RX886 433/470/868/915 16*16*2.1
RF2401F20 CE/FCC/ IC/TELEC 100mW/20dBm 2400 13.02*19.2*2.1
LoRa1121 FCC/CE 160mW/22dBm Sub-G/2400/S 19.7*15*2.2
LoRa-CC68-TCXO FCC/CE 160mW/22dBm 433/470/868/915 16*16*2.1
RF2401F20 CE/FCC/ IC/TELEC 100mW/20dBm 2400 13.02*19.2*2.1
