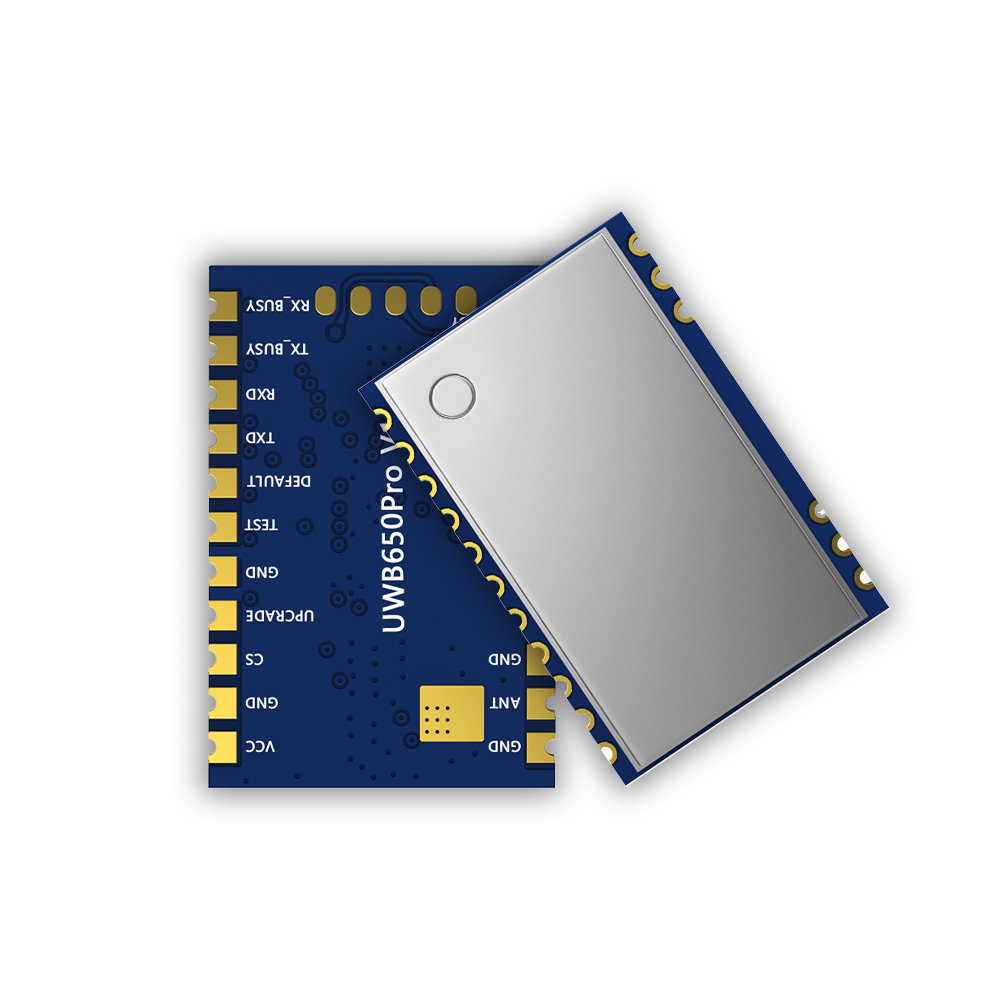

UWB650Pro：0.5W UWB高精度定位 測距 透傳模塊 uA級休眠電流

參數

備注

最小

典型

最大

單位

工作電壓范圍

3.0

4.2

5.5

V

工作溫度范圍

-20

25

60

℃

工作頻率范圍

CH5

6489.6

MHz

數據速率

850K

6.8M

bps

電 流 消 耗

休眠電流

<100

uA

發射電流¹

Continues Frame mode

<350

mA

接收電流

107

mA

偵聽接收電流

Low-Power SNIFF mode

72

mA

待機電流

關閉接收且不發送數據

32

mA

發 射 參 數

發射功率

@VCC=5.0V

-5

27

dBm

發射帶寬（BW)

499.2

MHz

接 收 參 數

接收靈敏度

@850Kbps

-100

dBm

@6.8Mbps

-94

dBm

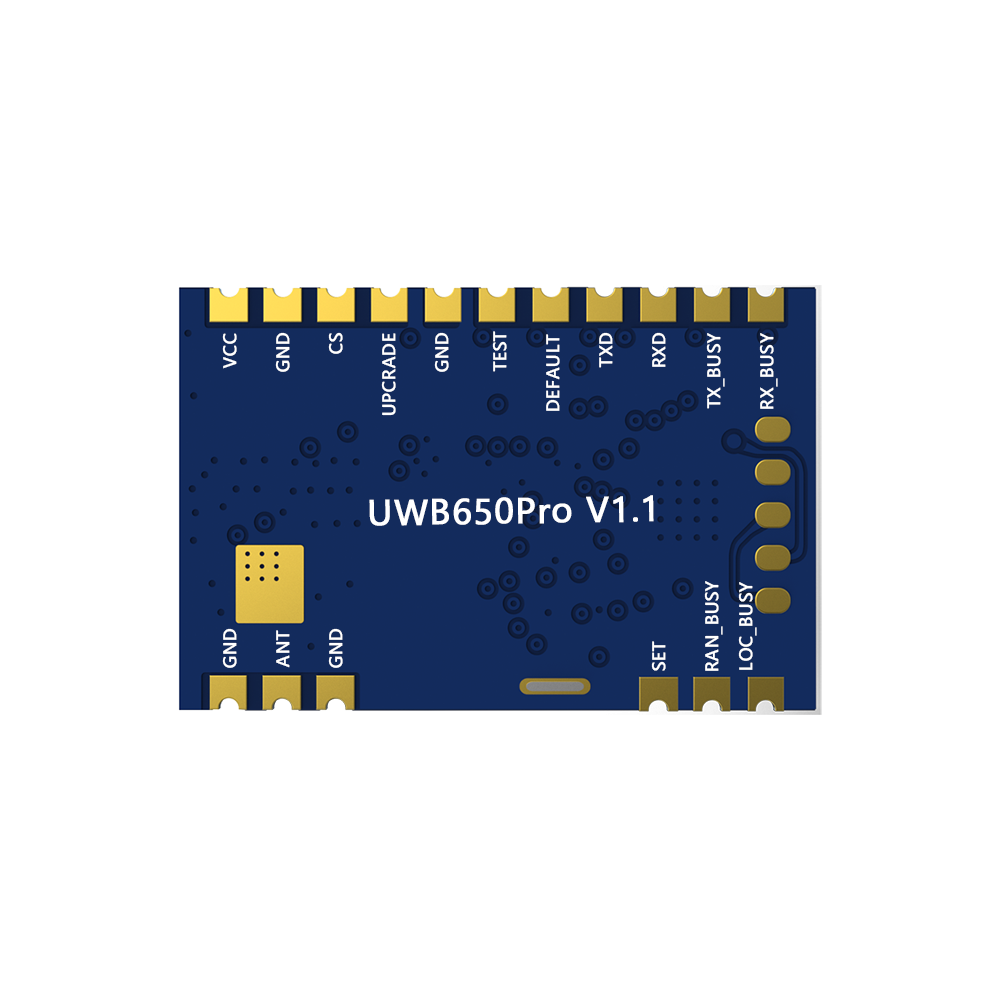

腳位編號

引腳定義

I/O

電平標準

描  述

1

VCC

-

3.0-5.5V

外接電源正極

2,5,15,17

GND

接電源地

3

CS

I

0-3.3V

休眠腳，內部上拉，外部施加低電平時進入休眠

4

UPGRADE

I

0-3.3V

模塊固件更新使能腳

6

TEST

I

0-3.3V

-

7

DEFAULT

I

0-3.3V

內部上拉,工作狀態下持續拉低10s左右強制重啟并恢復出廠設置

8

TXD

O

0-3.3V

串口數據輸出腳，外接設備的RXD引腳

9

RXD

I

0-3.3V

串口數據輸出腳，外接設備的TXD引腳

10

TX_BUSY

O

0-3.3V

發送狀態指示腳，正在發送數據時輸出高電平,發送完畢后輸出低電平

11

RX_BUSY

O

0-3.3V

接收狀態指示腳，接收到數據時輸出高電平，接收完畢后輸出低電平

12

LOC_BUSY

O

0-3.3V

模塊定位狀態指示腳，當模塊正在與其他模塊執行定位功能時輸出高電平，其他情況輸出低電平

13

RAN_BUSY

O

0-3.3V

模塊測距狀態指示腳，當模塊正在與其他模塊執行測距功能時輸出高電平，其他情況輸出低電平

14

SET

I

0-3.3V

模塊工作模式控制腳，內部上拉，高電平時為普通模式，可以正常收發普通數據與執行命令

16

ANT

外接50歐天線
