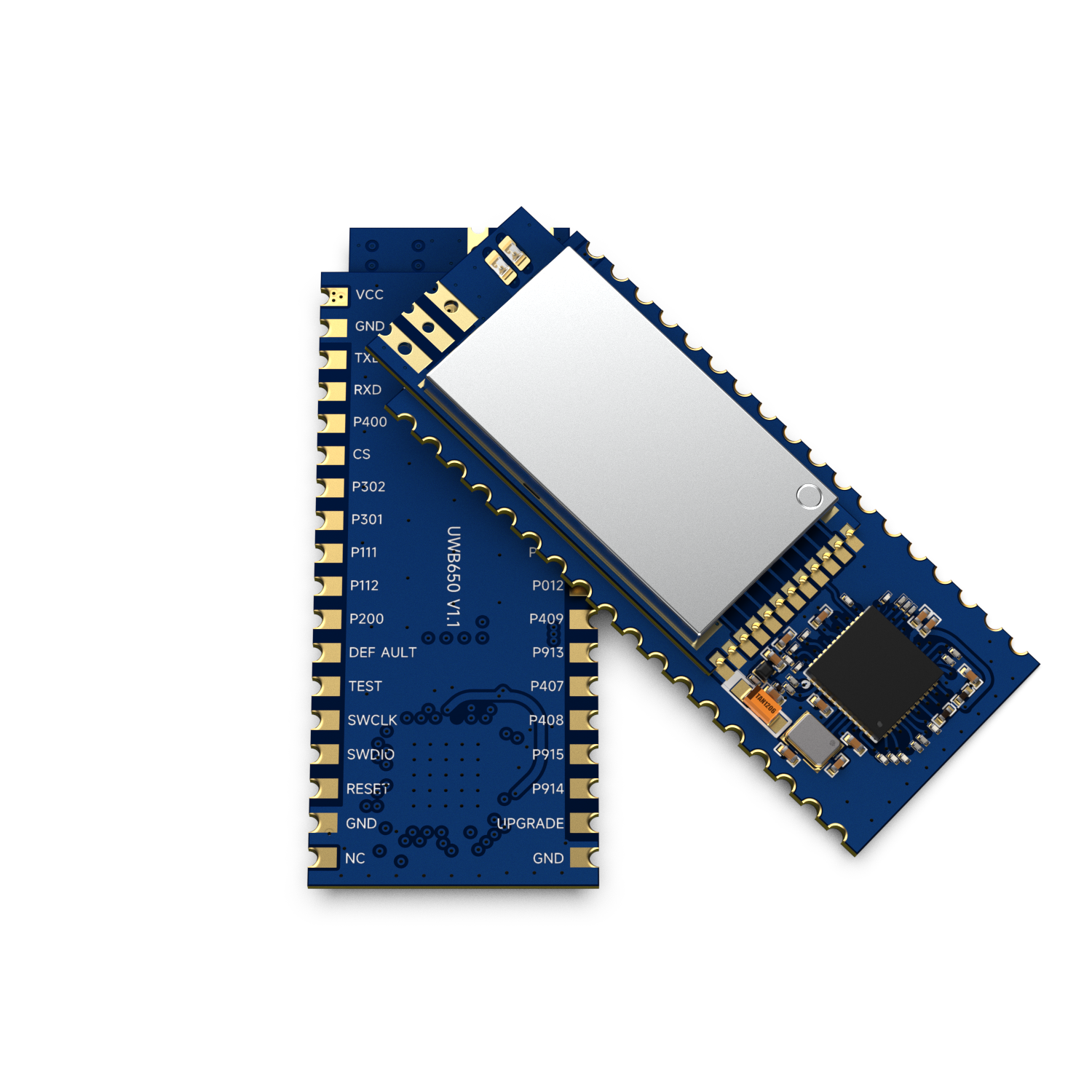

UWB650：1KM通信距離UWB模塊透明傳輸雙向測距室內定位

UWB650模塊是思為無線推出的一款基于UWB（Ultra Wide Band，超寬帶）技術的無線通訊模塊，遵循IEEE 802.15.4-2020 Standard協議。UWB650模塊基于Qorvo DW3000 UWB芯片設計，集成高性能射頻功放、MCU及通用IO接口，并包含ESD保護器件及MESH組網功能。UWB650模塊將UWB技術應用中的數據通訊、測距、定位功能集于一身，通過串口實現遠程通信、精準測距/定位及硬件控制功能。

。

聯系我們

規格書&附件下載

產品規格書：UWB650串口測距通信定位模塊V2.2.pdf

其它附件：UWB650使用說明（PC軟件）.zip

PC軟件：UWBTools_PC 舊版 V1.1.zip

封裝尺寸：UWB650_package.zip

PC軟件：UWBTools V1.2(新版PC軟件).zip

其它附件：固件升級.zip

性能參數

特點&應用

內部框圖

典型應用電路

腳位定義

機械尺寸

產品相關

系列產品

參數	備注	最小	典型	最大	單位
工作電壓范圍		3.0	4.2	5.5	V
工作溫度范圍		-20	25	60	℃
工作頻率范圍	CH5		6489.6		MHz
數據速率		850k		6.8M	bps
電流消耗
休眠電流			<2.3		mA
發射電流¹	Continues Frame mode		300		mA
接收電流			100		mA
偵聽接收電流	Low-Power SNIFF mode		65		mA
待機電流	關閉接收且不發送數據		27		mA
發 射參數
發射功率	@VCC=5.0V	-5		27	dBm
發射帶寬（BW)			499.2		MHz
接收參數
接收靈敏度	@850Kbps		-100		dBm
接收靈敏度	@6.8Mbps		-94		dBm

產品特點

遵循IEEE 802.15.4-2020 Standard UWB以及通訊協議
支持UWB Channel 5（6489.6MHz）
支持8Mbps和850Kbps空中數據速率
多檔發射功率調節，最大發射功率5w
支持 0-1023 字節數據幀長度
1Km超遠距離數據通訊
支持自組網Mesh
支持雙向測距 SS-TWR 和 DS-TWR 及定位方案
測距精度小于±10cm
支持多標簽定位。精確的定位計算
靜電保護功能（ESD）

應用領域

大型工業生產人員定位
各種室內定位的場合
煤礦井下定位
醫院醫護人員定位

UWB模塊內部框圖

UWB650模塊典型應用電路

UWB模塊UWB650引腳定義

腳位編號	引腳定義	I/O	電平標準	描述
1	NC
2,17,19,36	GND	-		接電源地
3	RESET	I	0-3.3V	模塊復位腳，正常高電平，拉低復位
4	Reserved		0-3.3V	懸空
5	Reserved		0-3.3V	懸空
6	TEST	I	0-3.3V	保留
7	DEFAULT	I	0-3.3V	內部上拉，工作狀態下持續拉低10s左右強制重啟并恢復出廠設置
8	P200	I/O	0-3.3V	內接單片機IO，可擴展應用
9	P112	I/O	0-3.3V	內接單片機IO，可擴展應用
10	P111	I/O	0-3.3V	內接單片機IO，可擴展應用
11	P301	I/O	0-3.3V	內接單片機IO，可擴展應用
12	P302	I/O	0-3.3V	內接單片機IO，可擴展應用
13	CS	I	0-3.3V	休眠腳，內部上拉，外部施加低電平時進入休眠
14	P400	I/O	0-3.3V	內接單片機IO，可擴展應用
15	RXD	I	0-3.3V	串口數據輸入腳，外接設備的TXD引腳
16	TXD	O	0-3.3V	串口數據輸出腳，外接設備的RXD引腳
18	VCC	-	3.0-5.5V	外接電源正極
20	P500	I/O	0-3.3V	內接單片機IO，可擴展應用
21	TXOK	O	0-3.3V	僅數傳模式使用，默認低電平。數據發送完畢后輸出高電平
22	RXOK	O	0-3.3V	僅數傳模式使用，默認低電平。模塊接收到數據到串口輸出完畢這段時間內一直輸出高電平
23	P011	I/O	0-3.3V	內接單片機IO，可擴展應用
24	P010	I/O	0-3.3V	內接單片機IO，可擴展應用
25	P002	I/O	0-3.3V	內接單片機IO，可擴展應用
26	P001	I/O	0-3.3V	內接單片機IO，可擴展應用
27	P000	I/O	0-3.3V	內接單片機IO，可擴展應用
28	P012	I/O	0-3.3V	內接單片機IO，可擴展應用
29	P409	I/O	0-3.3V	內接單片機IO，可擴展應用
30	P913	I/O	0-3.3V	內接單片機IO，可擴展應用
31	P407	I/O	0-3.3V	內接單片機IO，可擴展應用
32	P408	I/O	0-3.3V	內接單片機IO，可擴展應用
33	P915	I/O	0-3.3V	內接單片機IO，可擴展應用
34	P914	I/O	0-3.3V	內接單片機IO，可擴展應用
35	UPGRADE	I	0-3.3V	內部上拉。外部輸入低電平后復位模塊進入串口升級模式

UWB模塊UWB650模塊尺寸

> 軟件操作：UWB650軟件操作視頻教程

> 功能演示：UWB650軟件數傳功能演示

> 功能演示：UWB650定位功能演示

> 功能演示：UWB650通訊距離測試

> UWB定位技術在室內醫療中的應用

型號	協議	功率	頻率（MHz）	空中速率	尺寸	描述
UWB650	IEEE802.15.4-2020	500mW	6489.6	6.8Mbps和850Kbps	20464	雙邊測距，定位，數傳，MESH，ESD
UWB3000F00	IEEE802.15.4-2020	1mW	6489.6和7987.2	6.8Mbps和850Kbps	13.5622.22.3	10CM高精度定位，測距,Arduino
UWB3000F00-X1	IEEE802.15.4-2020	1mW	6489.6和7987.2	6.8Mbps和850Kbps	13.56142.6	可自定義外接天線
UWB3000F27	IEEE802.15.4-2020	500mW	6489.6和7987.2	6.8Mbps和850Kbps	16.233.883	10CM高精度定位，測距,Arduino
UWB3000Fxx Demo	IEEE802.15.4-2020					UWB3000系列功能測試版

相關產品推薦

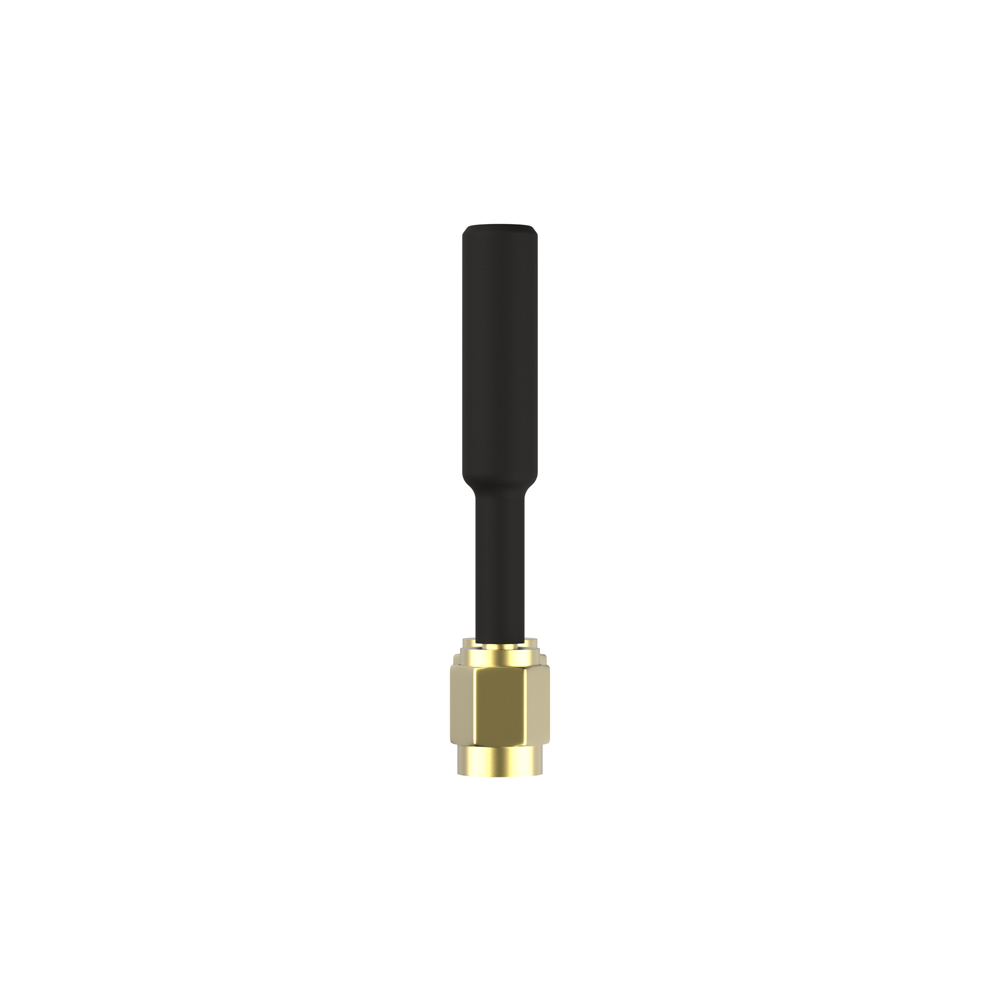

UWB超寬帶全向棒狀天線高性能高增益 SMA外置接口 UWB-ZT50
