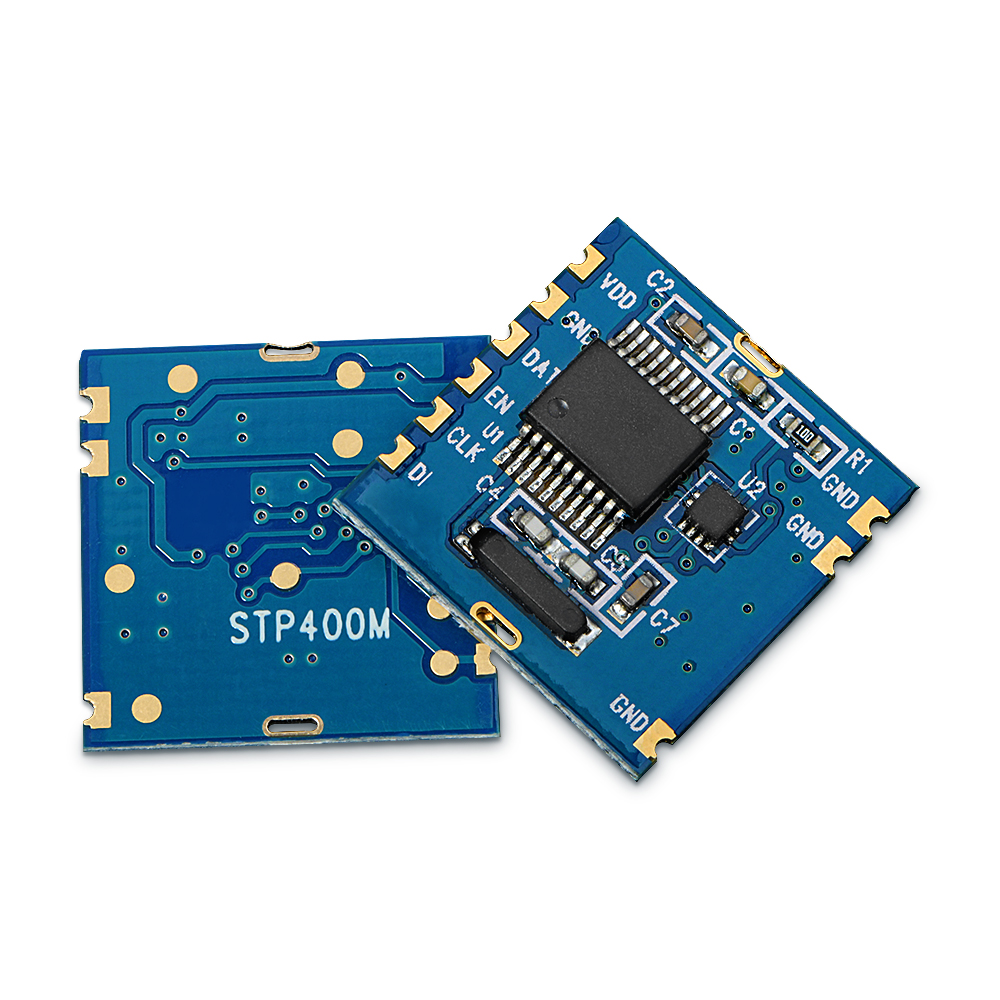

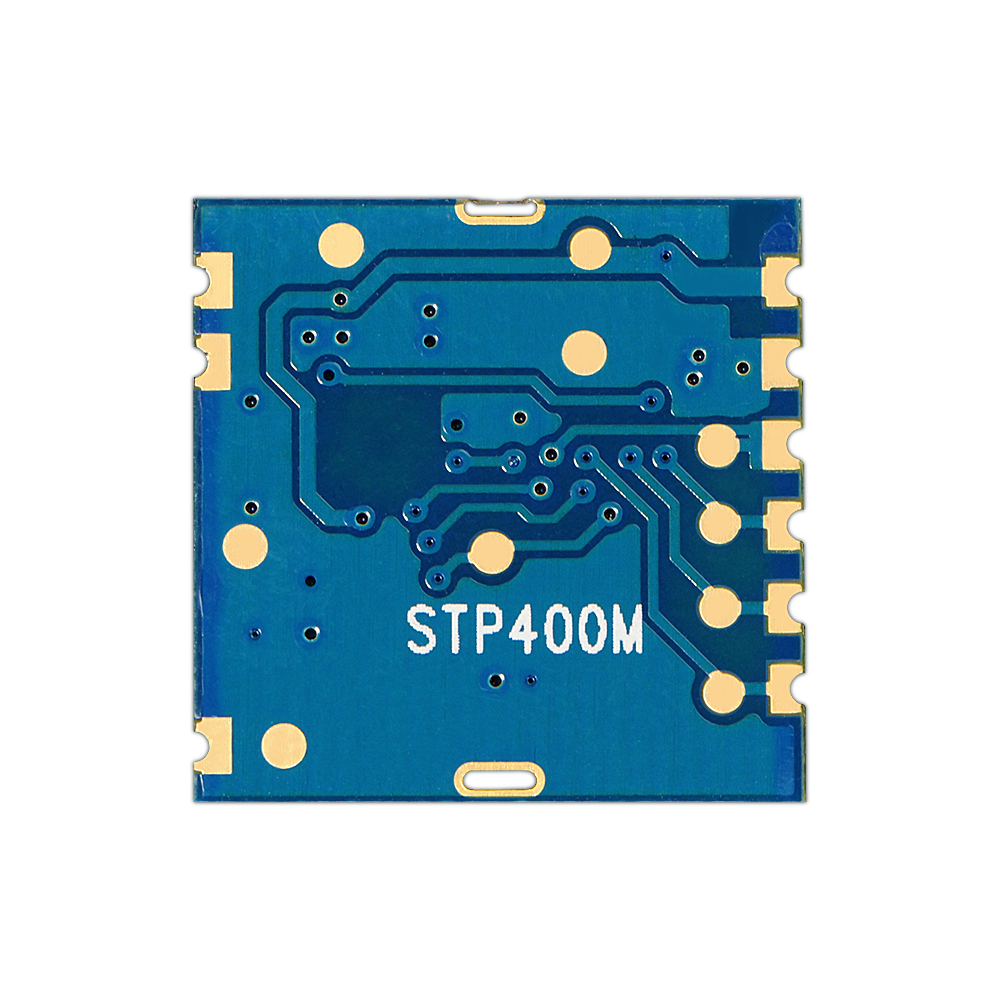

STP400M：奶牛計步模塊 SPI接口低功耗

STP400M是一套集成了奶牛運動算法的計步模塊。采用的是SPI接口輸出，模塊使用加速度傳感器和低功耗微處理器芯片，結合高精度的計步算法，能有效記錄奶牛運動量，應用于牧場奶牛及其他畜牧養殖管理。
STP400M計步模塊嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。
★ 注:本公司的計步器算法可以根據客戶的應用調整，可以提供用于鞋子的計步器，戴在手上的表類計步器，手鐲計步器，別在腰上面的計步器，放在手袋里面的計步器。請在采購的時候注明清楚。

聯系我們

規格書&附件下載

產品規格書：STP400M 奶牛計步模塊功能說明書 V2.pdf

性能參數

特點&應用

引腳定義

機械尺寸（單位：mm）

系列產品

參數	條件	性能			單位
參數	條件	最小	典型	最大	單位
工作電壓		2.3	3	3.6	V
工作電流	@3V		20		uA
計步分辨率			1		步
工作溫度		-40		85	℃

產品特點

記錄 24 小時的計步數據
高精度計步算法
超小體積
靜態電流小
加速度傳感器
SPI 接口輸出

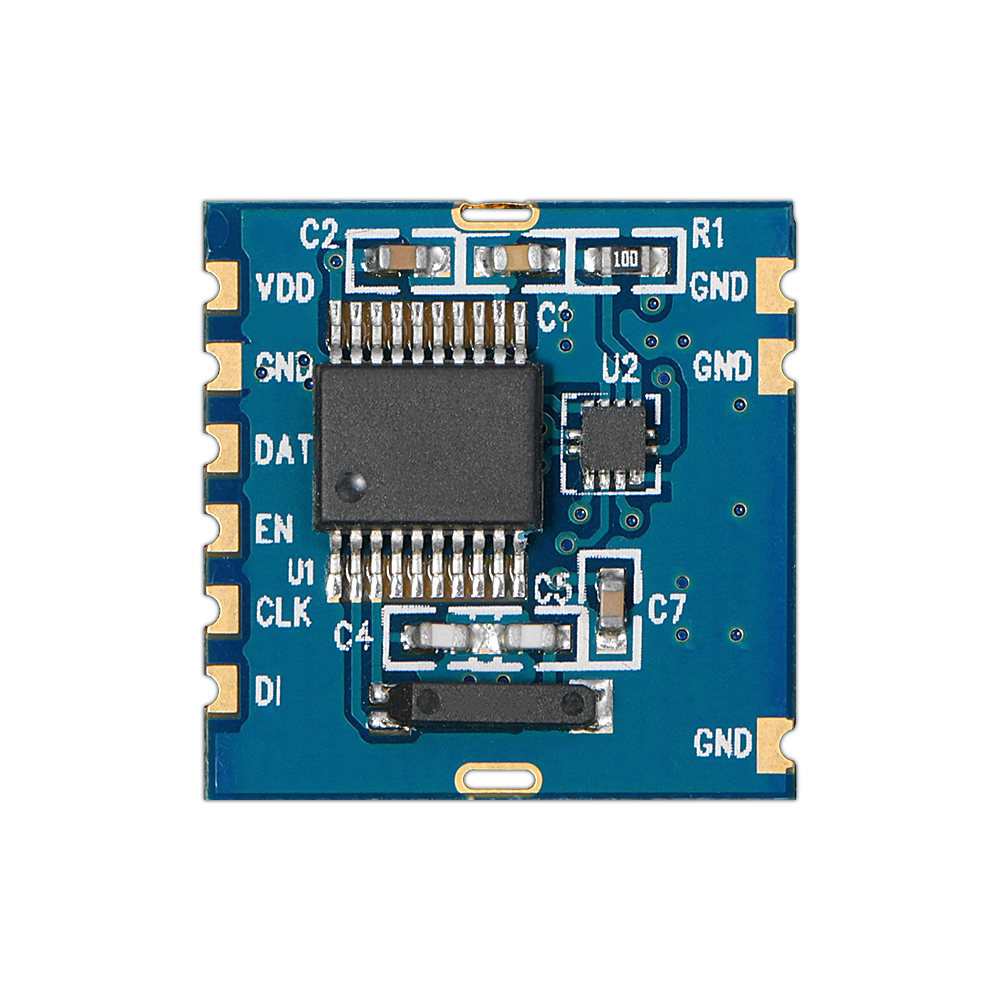

奶牛計步模塊STP400M的引腳定義

腳位編號	引腳定義	描述
1	VDD	接電源正極（2.3-3.6V）
2,7,8,9	Gnd	接電源地
3.	DATA	數據輸出
4	EN	通訊使能輸入，高有效，平時為低。EN為高后需延時100ms開始通訊
5	CLK	通訊時鐘信號輸入，CLK為高DATA改變，CLK為低主控讀取DATA
6	D1	NC

奶牛計步模塊STP400M的機械尺寸

型號	尺寸	描述
STP100M	8.7*9	脈沖輸出，非手腕式應用
STP101M	8.7*9	脈沖輸出，手腕式應用
STP200M	8.7*9	IIC輸出，非手腕式應用
STP201M	8.7*9	IIC輸出，手腕式應用
STP400M	18.9*19.1	脈沖輸出與SPI接口，牛只應用
STP100	芯片套件	脈沖輸出，非手腕式應用
STP101	芯片套件	脈沖輸出，手腕式應用
STP200	芯片套件	IIC輸出，非手腕式應用
STP201	芯片套件	IIC輸出，手腕式應用
