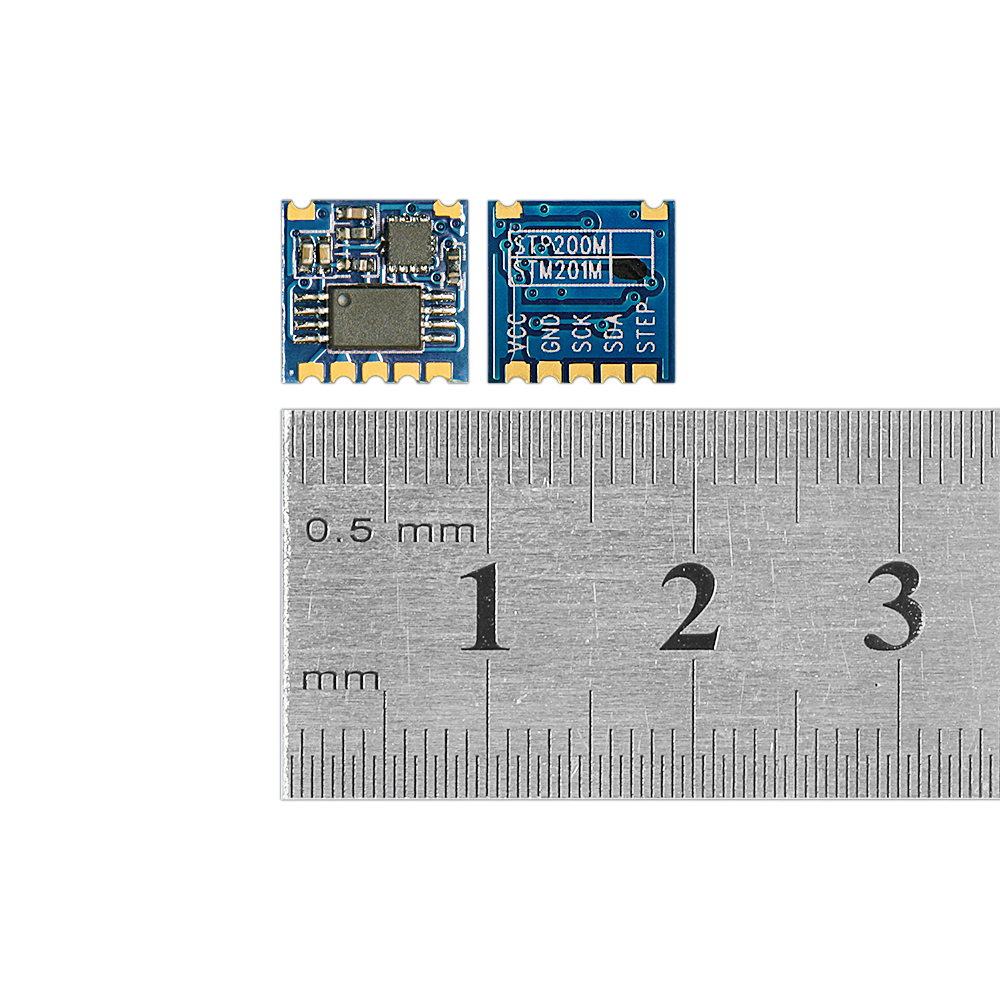

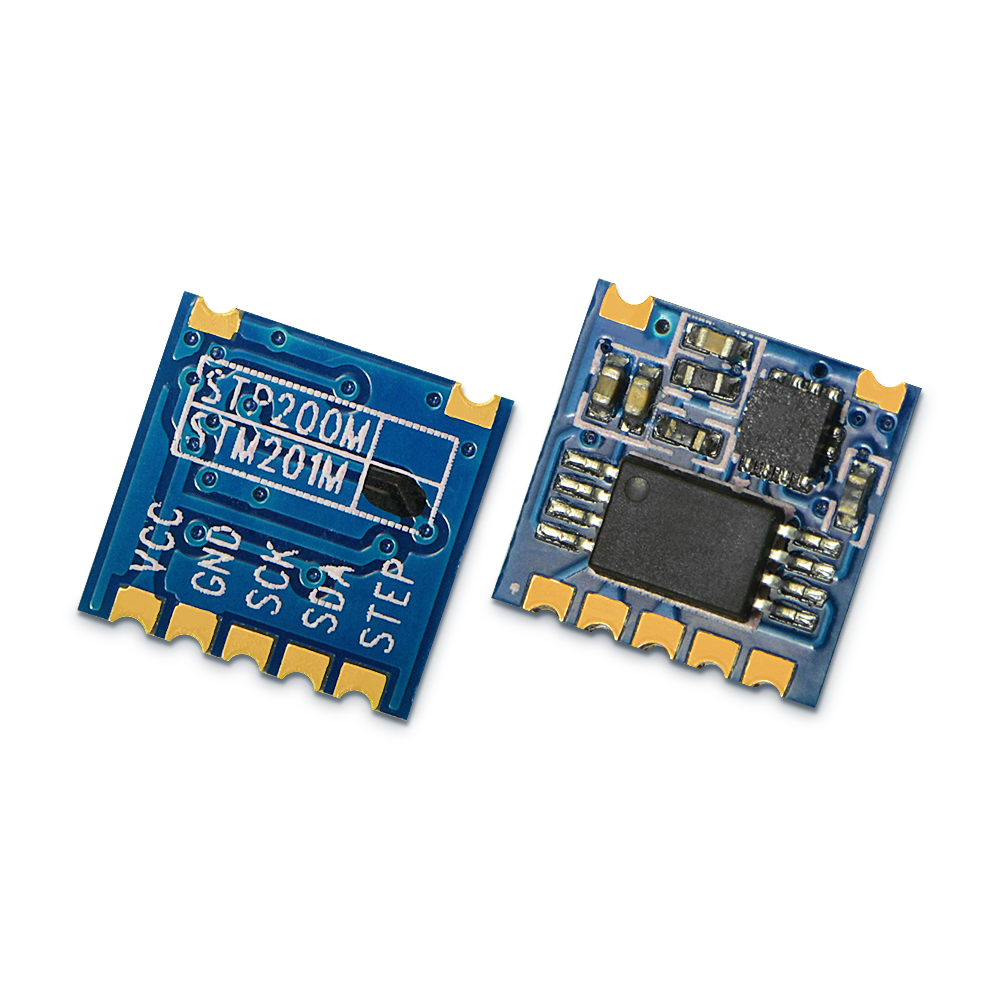

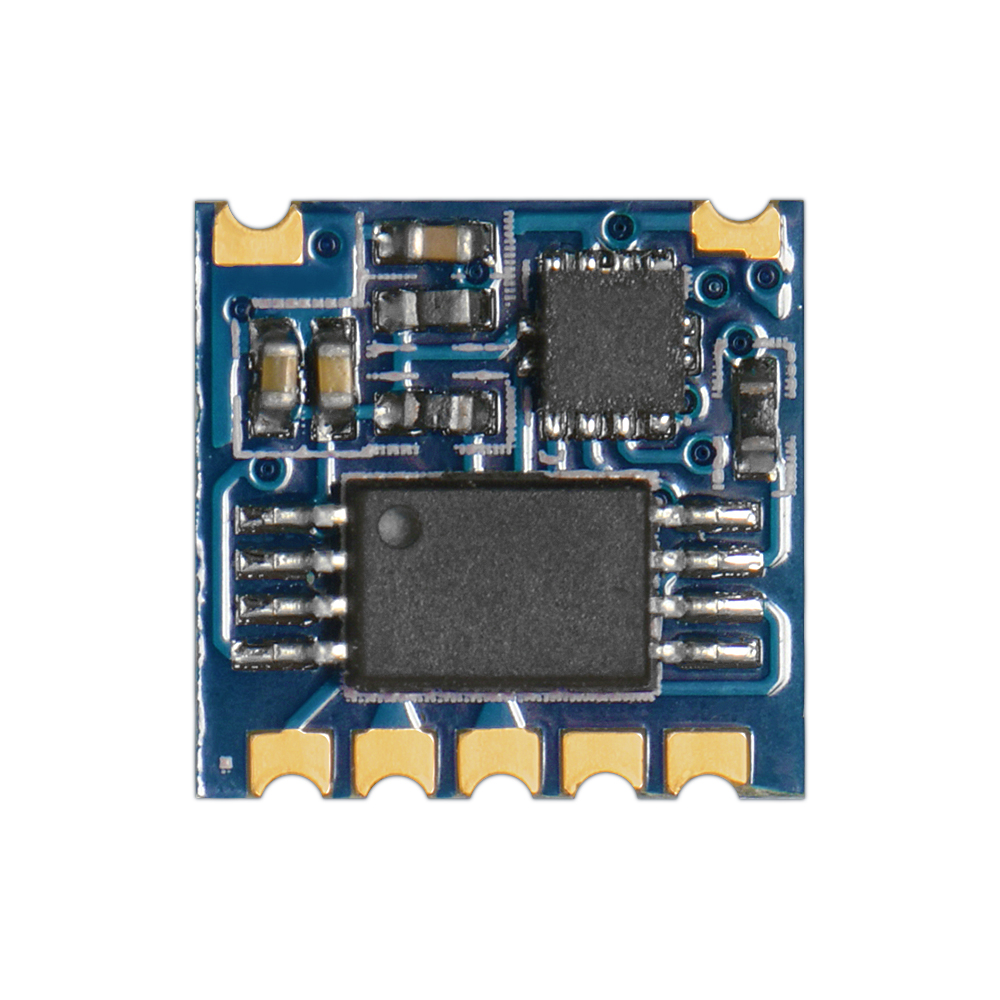

STP201M：3D計步模塊手腕式應用 IIC接口高精度主控MCU 提供數字接口

STP201M 是一套 3D 計步功能 IC 模組。采用標準 IIC 接口輸出，模塊使用了一個高性能的計步器主控 MCU 和一個高靈敏度的 G Sensor，結合高精度的 3D 計步算法，使其在任何方向都可以精確計步。此模塊具有小體積、低功耗等特點。模塊提供了簡單的數字接口。使其能很方便地應用于 3D 計步器、USB 多功能計步器、卡片計步器，以及各種嵌入計步功能的系統。
★ 注:本公司的計步器算法可以根據客戶的應用調整，可以提供用于鞋子的計步器，戴在手上的表類計步器，手鐲計步器，別在腰上面的計步器，放在手袋里面的計步器。請?jiān)诓少?gòu)的時候注明清楚。
STP201M 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：STP201M 3D計步模塊（IIC接口）功能說明書.pdf

封裝尺寸：STP200封裝.zip

性能參數

特點&應用

引腳定義

機械尺寸（單位：mm）

系列產品

參數	條件	性能			單位
參數	條件	最小	典型	最大	單位
工作電壓		2.3	3	3.6	v
工作電流	@3V		80		uA
靜態電流			< 5		uA
計步分辨率			1		步
計步誤差	勻速行走		±3%		步
工作溫度		-10		50	℃
存儲溫度		-10		50	℃

產品特點

高精度 3D 計步算法
超小體積
靜態電流小
IIC 接口

應用領域

3D 計步器
MP3 計步器
戶外手持設備
健康產品
計步手鐲

3D計步模塊STP201M的引腳定義

腳位編號	引腳定義	描述
1	GND	接電源地
2	GND	接電源地
3	VCC	接電源正極2.3-3.6V
4	GND	接電源地
5	SCK	I2C時鐘輸出
6	SDA	I2C數據輸出
7	STEP	脈沖輸出腳

3D計步模塊STP201M的機械尺寸

型號	尺寸	描述
STP100M	8.7*9	脈沖輸出，非手腕式應用
STP101M	8.7*9	脈沖輸出，手腕式應用
STP200M	8.7*9	IIC輸出，非手腕式應用
STP201M	8.7*9	IIC輸出，手腕式應用
STP400M	18.9*19.1	脈沖輸出與SPI接口，牛只應用
STP100	芯片套件	脈沖輸出，非手腕式應用
STP101	芯片套件	脈沖輸出，手腕式應用
STP200	芯片套件	IIC輸出，非手腕式應用
STP201	芯片套件	IIC輸出，手腕式應用
