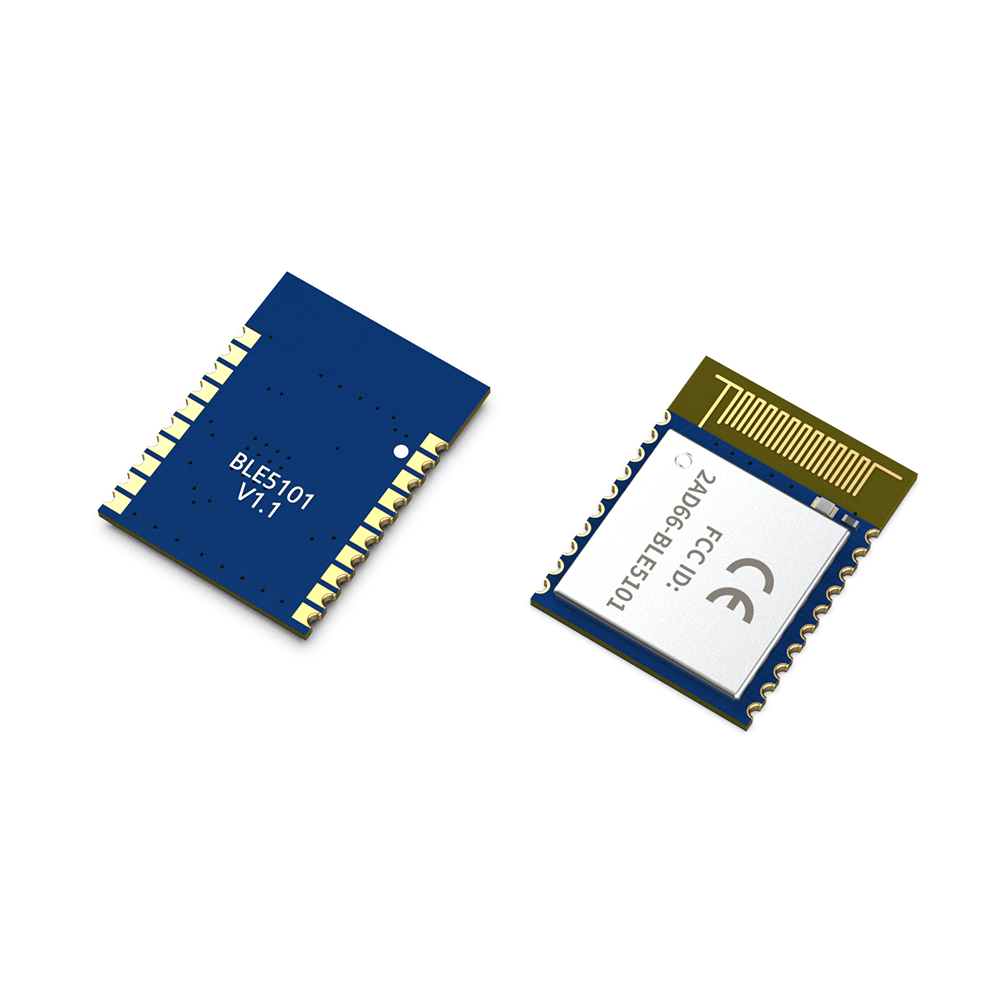

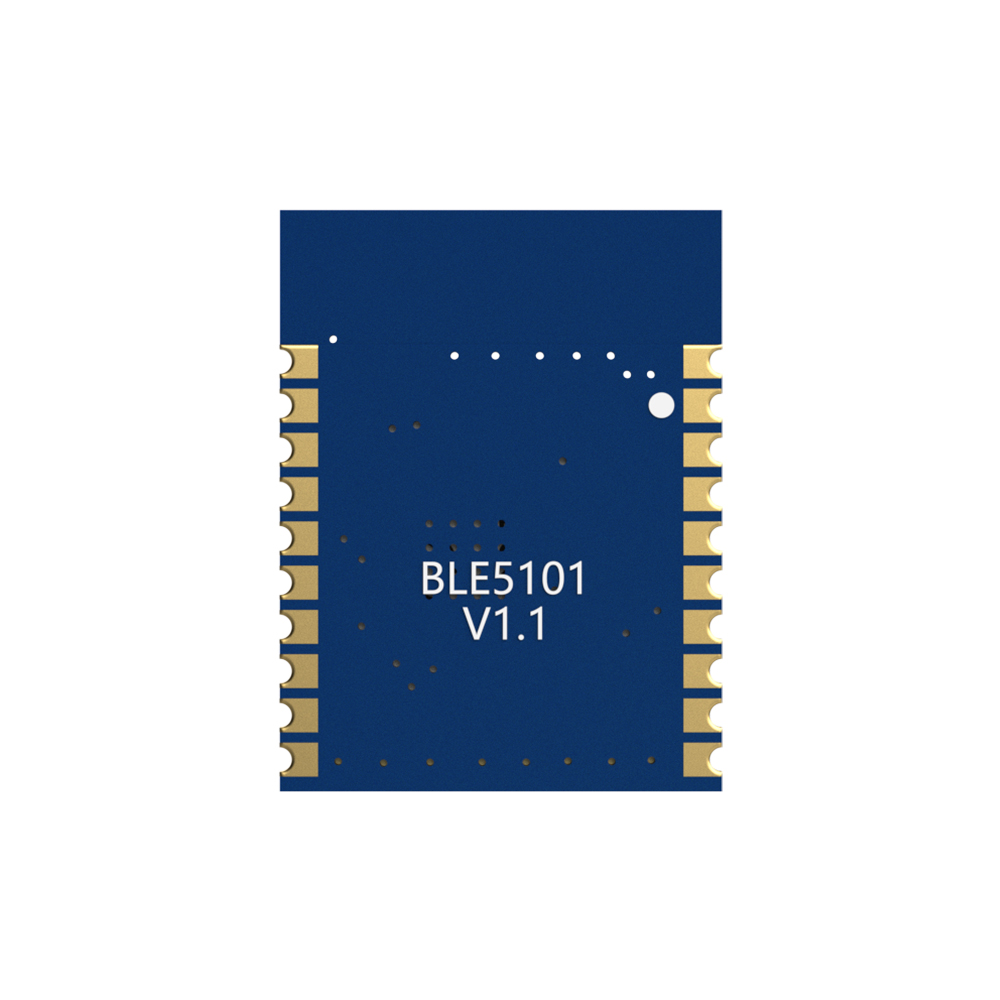

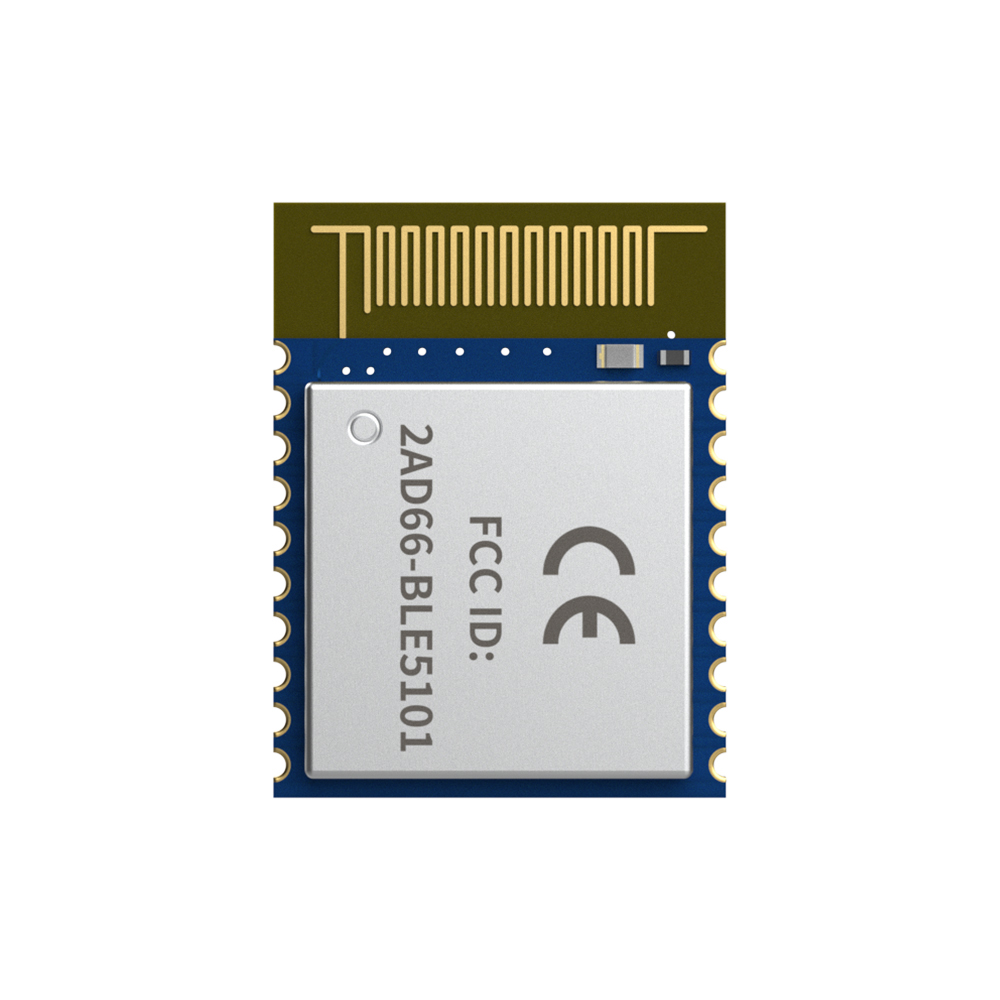

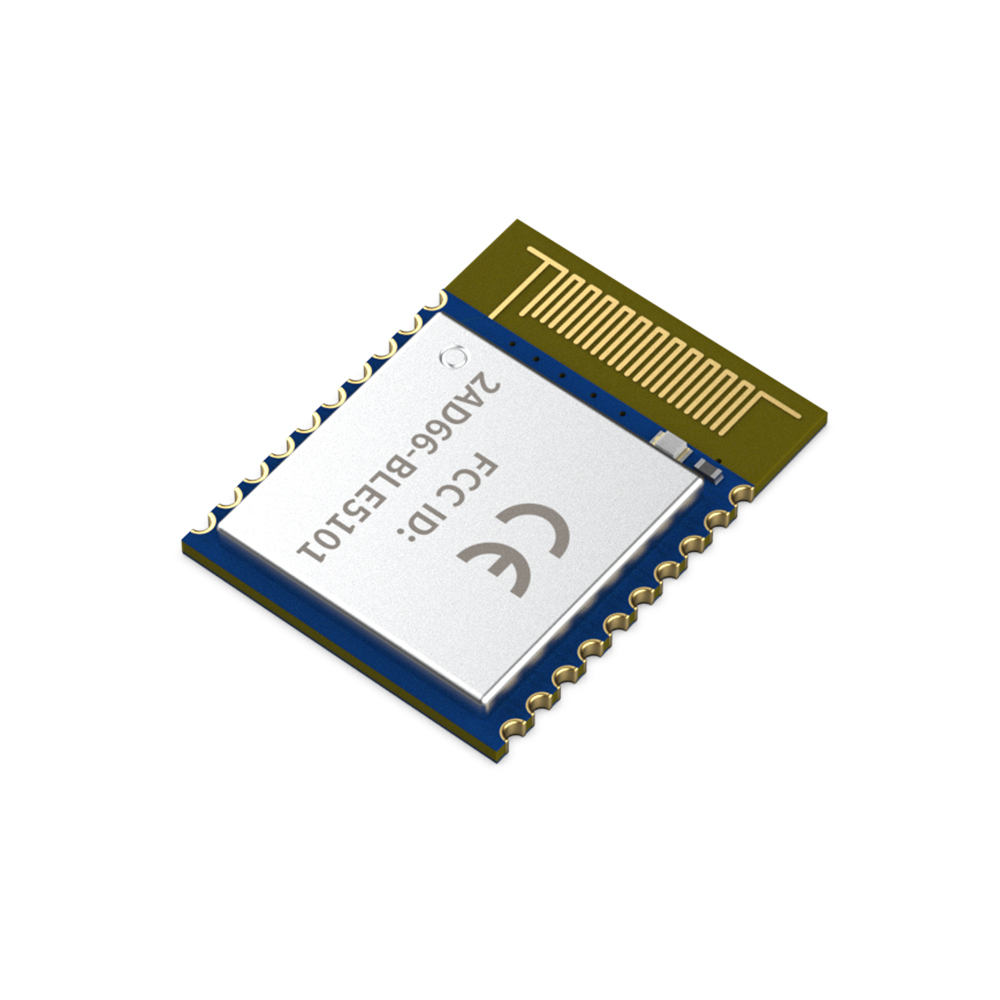

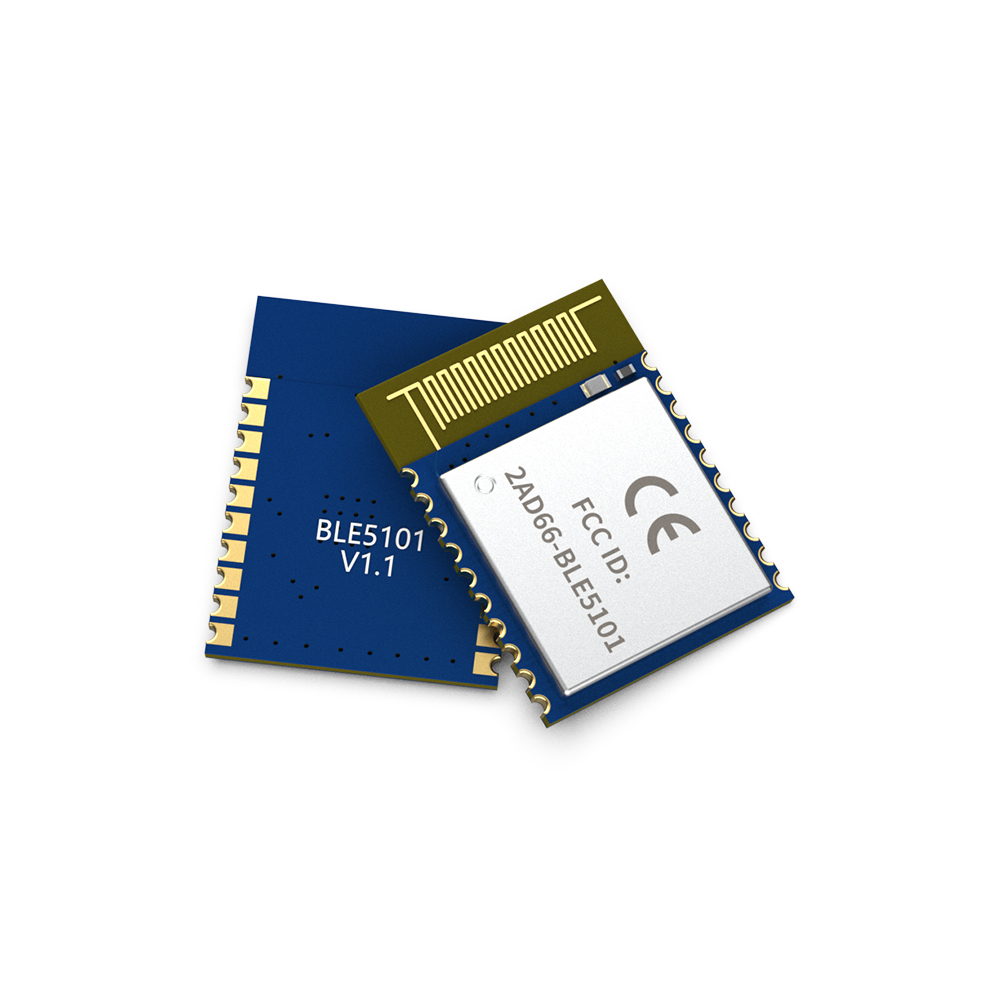

BLE5101：FCC & CE認證藍牙5.1協議低功耗藍牙模塊

BLE5101是一款基于藍牙5.1協議的藍牙轉串口收發模塊，主從角色并存，體積小，功耗低，工作信號頻段為2.4GHz。
BLE5101藍牙模塊由深圳市思為無線科技有限公司研發，模塊支持主從角色切換，可靈活設置主從機連接數量，最大可支持20個連接。最大支持115200bps波特率的數據傳輸。模塊使用AT指令來設置參數，操作簡單易用。模塊可廣泛應用于智能穿戴、智能家居、汽車、照明、智能自動化數據采集、智能控制、無線傳感、電子標簽等場景。
低功耗藍牙模塊BLE5101嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。
BLE5101藍牙模塊已經獲得了FCC、CE認證，客戶在做整機認證的時候可以引用我們的認證。從而極大地節省時間和降低費用。

聯系我們

規格書&附件下載

產品規格書：BLE5101 低功耗藍牙轉串口模塊 V1.1.pdf

認證報告：BLE5101_FCC certificate.rar

認證報告：BLE5101_CE certificate.rar

封裝尺寸：BLE5101封裝.zip

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	1.71	3.3	4.3	V
工作溫度范圍	-40		60	℃
電流消耗
接收電流		7.1		mA
發射電流		7.4		mA
休眠電流		< 7.5		uA
空閑電流		< 6.58		mA	空閑狀態：指無連接、模塊不廣播/掃描
射頻參數
頻率范圍	2400		2483.5	MHz
發射功率	-16		10	dBm
接收靈敏度		-95		dBm

產品特點

支持藍牙BLE5.1協議
支持主從角色并存，可同時連接多個主機與從機，最多20個連接
支持配置、透傳2種工作模式
支持空中升級（OTA DFU）
支持多種串口參數配置
支持自動廣播、掃描、連接
支持手動連接與自動連接2種連接方式
MTU最大為247 bytes
支持自定義的16位UUID，包括一個Service uuid、兩個Characteristicuuid
最大通訊距離150m（10dBm、1mbps）
支持自定義修改本機mac地址
支持mac地址綁定，最多綁定8個設備（不分主從）
支持低功耗睡眠

應用領域

無線抄表無線傳感
智能家居
工業遙控、遙測
智能樓宇、智能建筑
自動化數據采集
健康傳感器
智能穿戴設備
智能機器人
無線傳感
電子標簽
智能控制

建議應用電路圖（使用大部分引腳功能）：

低功耗藍牙模塊BLE5101的建議應用電路圖

最小應用電路圖（只使用串口功能）：

低功耗藍牙模塊BLE5101的最小應用電路圖

低功耗藍牙模塊BLE5101的引腳定義

腳位編號	引腳定義	I/O	引腳功能	描述
1,9	GND		GND	接電源地
2	NC			懸空腳
3	SWCLK	I/O	SWCLK/GPIO	接內部IO，用于燒錄程序
4	SWDIO	I/O	SWDIO/GPIO	接內部IO，用于燒錄程序
5	PA0	I/O	CS	模塊休眠腳CS（低電平工作，高電平休眠，默認高電平）
6	PA1	I/O	SET	模塊配置腳SET（正常通訊時高電平，拉低SET腳時進入配置模式，默認高電平）
7	PD5	I/O	USART1_TX	模塊串口數據發送腳TXD（電平電壓最高3.3V）
8	PD4	I/O	USART1_RX	模塊串口數據接收腳RXD(電平電壓最高3.3V)
10	VCC		VCC	接電源正極（1.71-4.3V)
11	PD7	I/O	CS_DE	睡眠狀態指示腳（休眠時為低電平，工作時為高電平）
12	RESET	I/O	RESET	模塊復位腳，高電平復位,內有下拉電阻。
13	PD6	I/O	MODE_DE	工作狀態指示腳（高電平輸出是廣播狀態，低電平輸出是不廣播狀態）
14	PC5	I/O	PC5	GPIO
15	PA3	I/O	PA3	調試串口
16	PA2	I/O	PA2	調試串口
17	PA7	I/O	DISC	藍牙連接使能腳，拉低斷開藍牙連接，默認高電平
18	PA6	I/O	PA6	GPIO
19	PA4	I/O	PA4	GPIO
20	PA5	I/O	SET_DE	輸出高電平為透傳模式，輸出低電平為AT配置模式

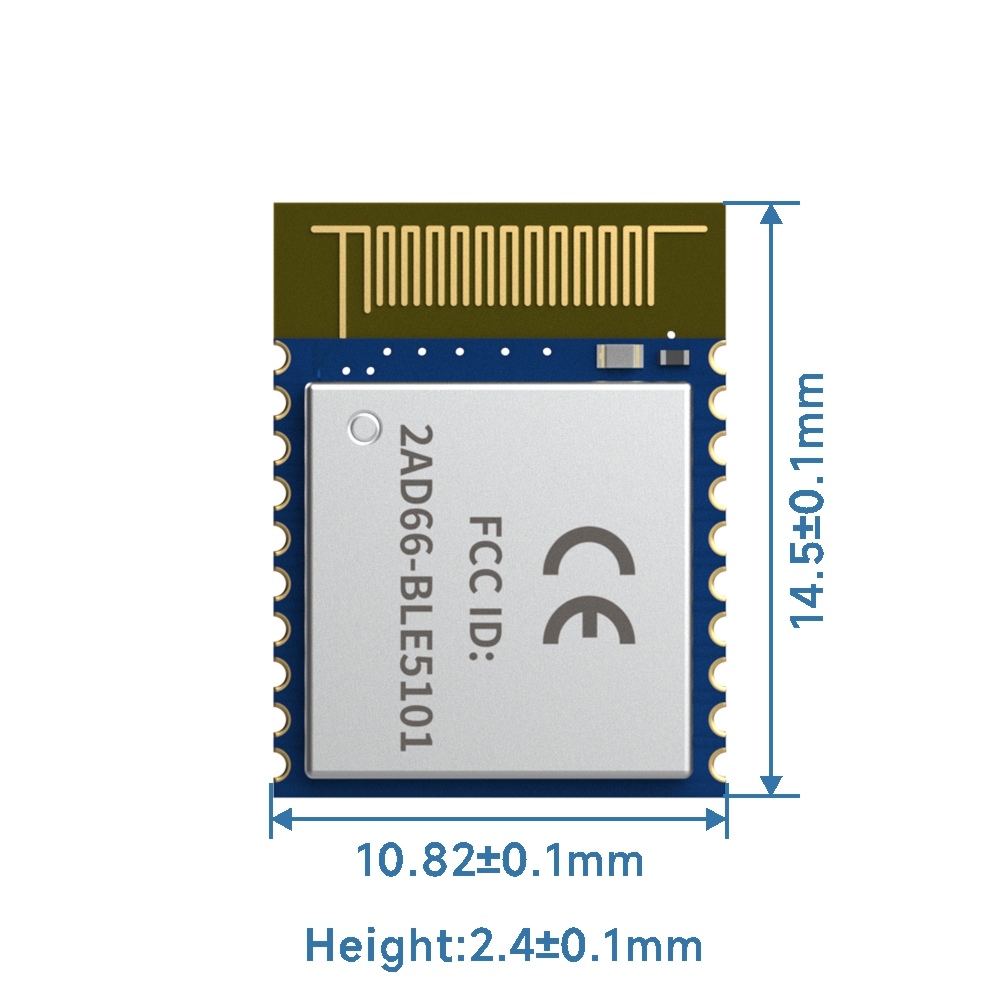

尺寸圖

型號	尺寸	協議	描述
BLE5101	10.82*14.5	BLE 5.1	UART接口，Mesh 組網，F(xiàn)CC/CE 認證
BLE5201	10.82*14.5	BLE 5.2	Silabs 芯片方案，UART 接口，通信距離更遠，功耗更低
RF2541	22.43*14.9	BLE 4.0	SPI 接口，Beacon 模塊，前端模塊
Beacon128	22.6*12.87	BLE 4.0	UART 接口
Beacon600	22.6*12.87		UART 接口，兼容藍牙，集成MCU
RF2541-PL2	18.2*10.5	藍牙4.0	功耗低、體積小、傳輸距離遠、抗干擾能力強
