基于藍牙4.0協議的低功耗藍牙模塊RF2541
基于藍牙4.0協議的低功耗藍牙模塊RF2541
基于藍牙4.0協議的低功耗藍牙模塊RF2541

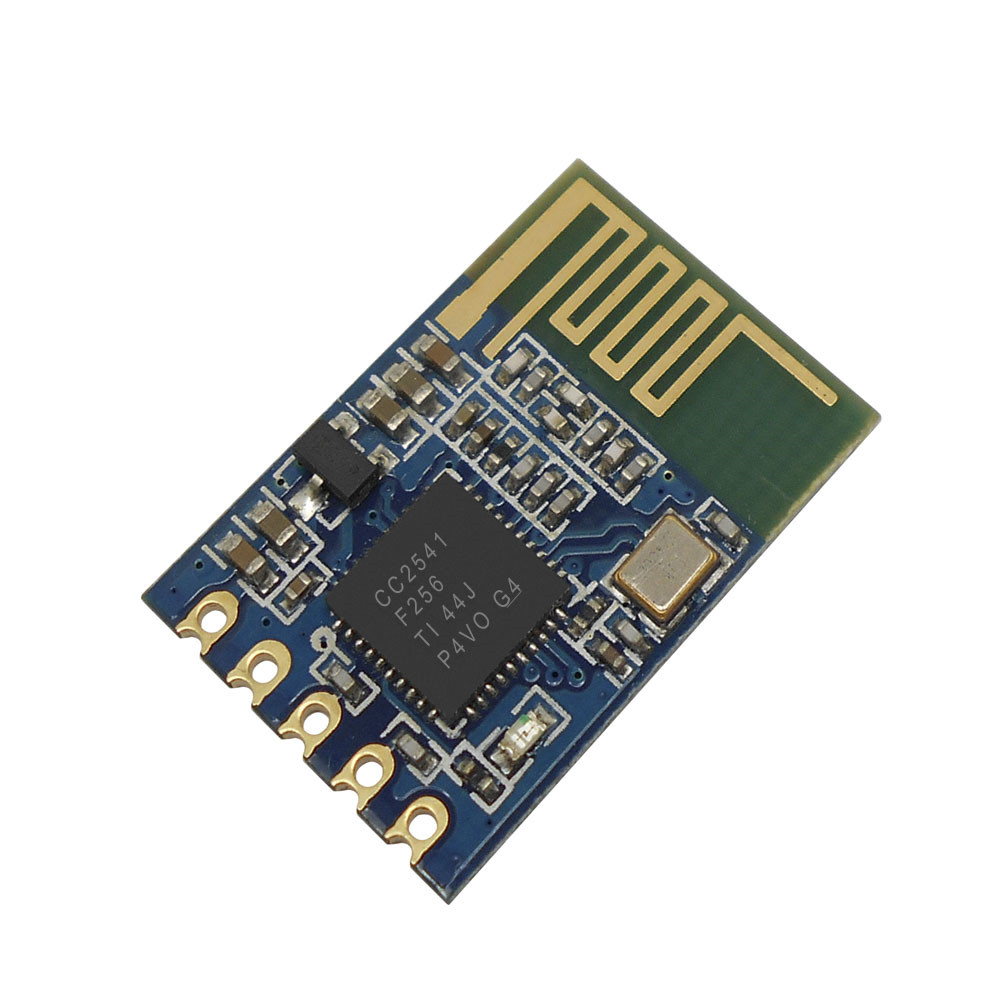

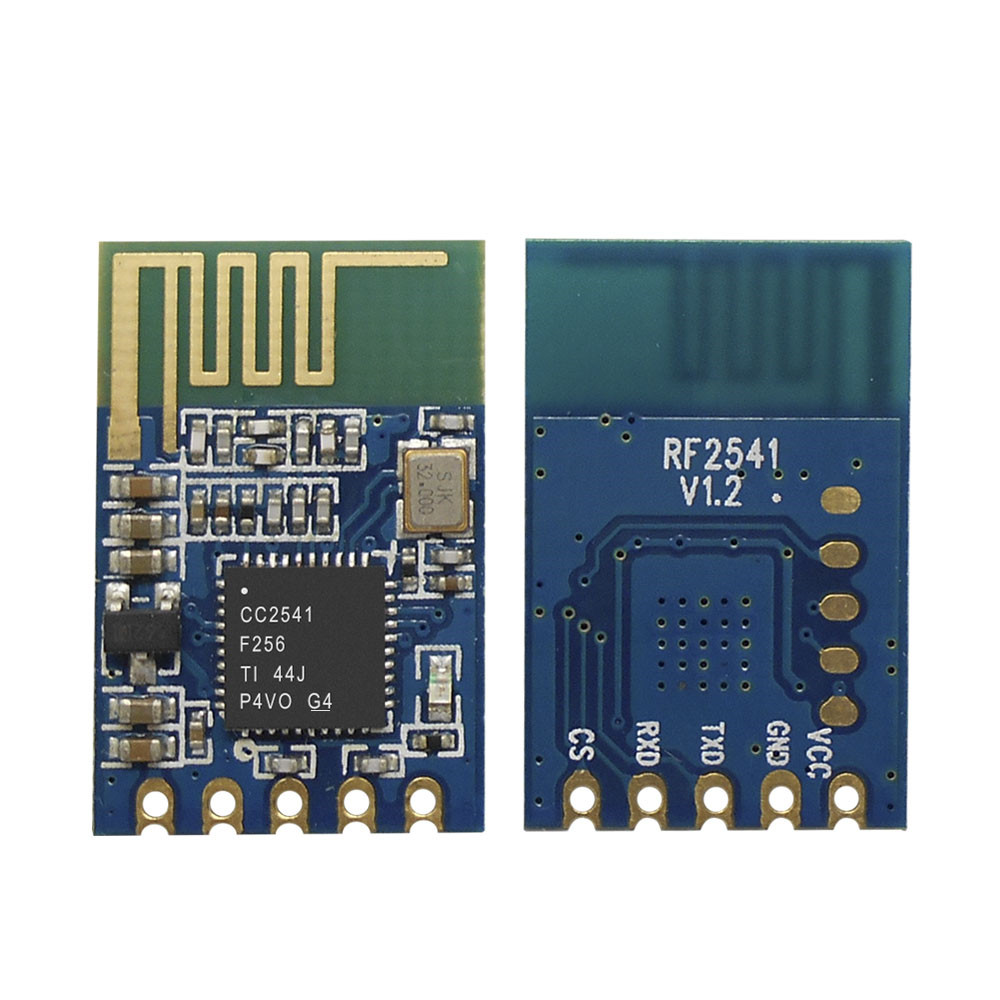

RF2541：藍牙4.0協議 CC2541芯片 低功耗藍牙模塊

本公司的低功耗藍牙模塊RF2541基于藍牙4.0協議，采用TI的CC2541 SOC芯片。具有功耗低、體積小、傳輸距離遠、抗干擾能力強等特點。
RF2541嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

分享產品：

規格書&附件下載

產品規格書：RF2541 藍牙轉串口模塊V2.1.pdf

封裝尺寸：RF2541 package.rar

性能參數
特點&應用
典型應用電路
引腳定義
機械尺寸（單位：mm）

注：以下參數為VCC =3.6,用50歐姆的銅軸線連接儀器測試所得

參數 最小 典型 最大 單位 條件
運行條件
工作電壓范圍 2.3 3.6 6 V （內部有3.3V穩壓）
工作溫度范圍 -40   85 ℃
電流消耗
接收電流   < 9   mA
發射電流   < 15   mA
休眠電流    1.5 2 uA
射頻參數
頻率范圍 2379   2496 MHz
調制速率 250   2000 Kbps GFSK
最大發射功率 -20   0 dBm
接收靈敏度   -98   dBm @250Kbps

產品特點

  • 頻率范圍：2400-2483.5 MHz
  • 靈敏度高達 -115dBm @1.5K
  • 輸出功率：-20~10 dBm
  • 數據傳輸率：1.5-72 kbps
  • FSK調制模式
  • 1.9-3.6 V供電
  • 低電能檢測
  • 超低耗關機模式 電流< 10nA
  • 超低電流接收模式< 7 mA
  • 發射電流：11 mA @-1dBm, 36 mA @+10dBm
  • 工作溫度范圍：-40 ~ +85 °C
  • 集成穩壓器
  • 跳頻功能

應用領域

  • 移動手機外部設備
  • 2.4GHz低功耗能源系統
  • 消費者健康和醫療
  • 家居樓宇自動化
  • 人機接口器件（鍵盤，手標，遙控）
  • 運動和健身器件

低功耗藍牙模塊RF2541的典型應用電路

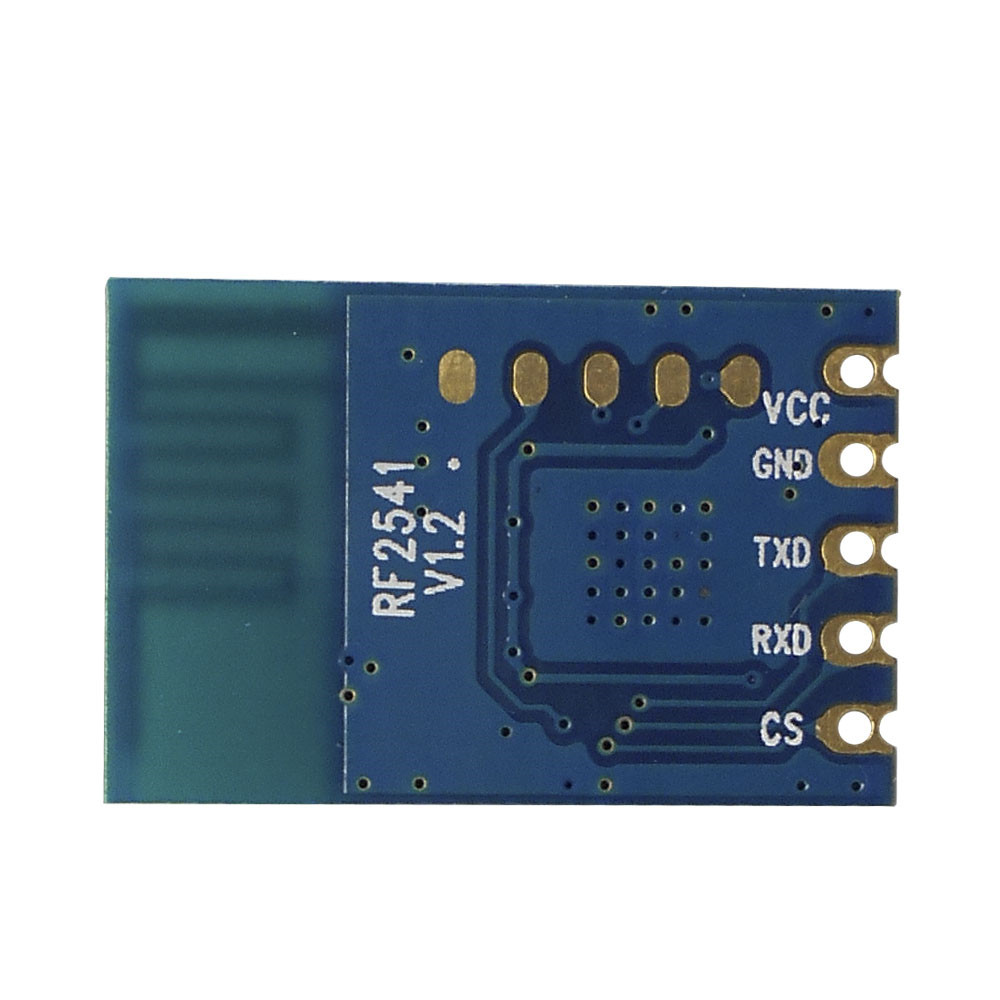

低功耗藍牙模塊RF2541的引腳定義

腳位編號 引腳定義 描述
1 VCC 接電源正極(2.3-6V)
2 GND 接電源地
3 TXD 模塊數據發送腳（電平電壓最高3.3V）
4 RXD 模塊數據接收腳 (電平電壓最高3.3V)
5 CS 模塊休眠與配置腳（在正常通訊時，拉低CS進入配置模式。在配置模式下發休眠命令時才能進入休眠狀態

低功耗藍牙模塊RF2541的機械尺寸
