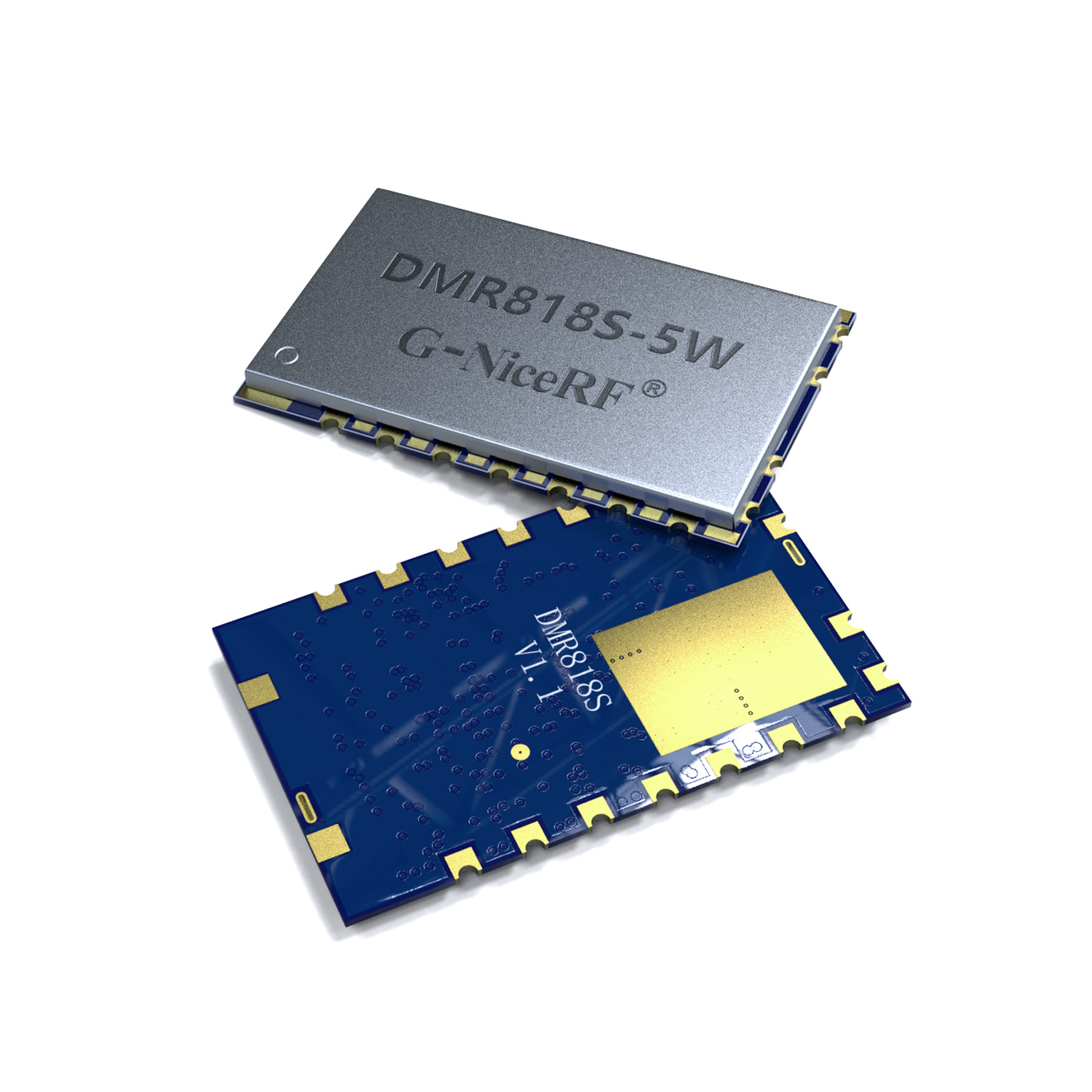

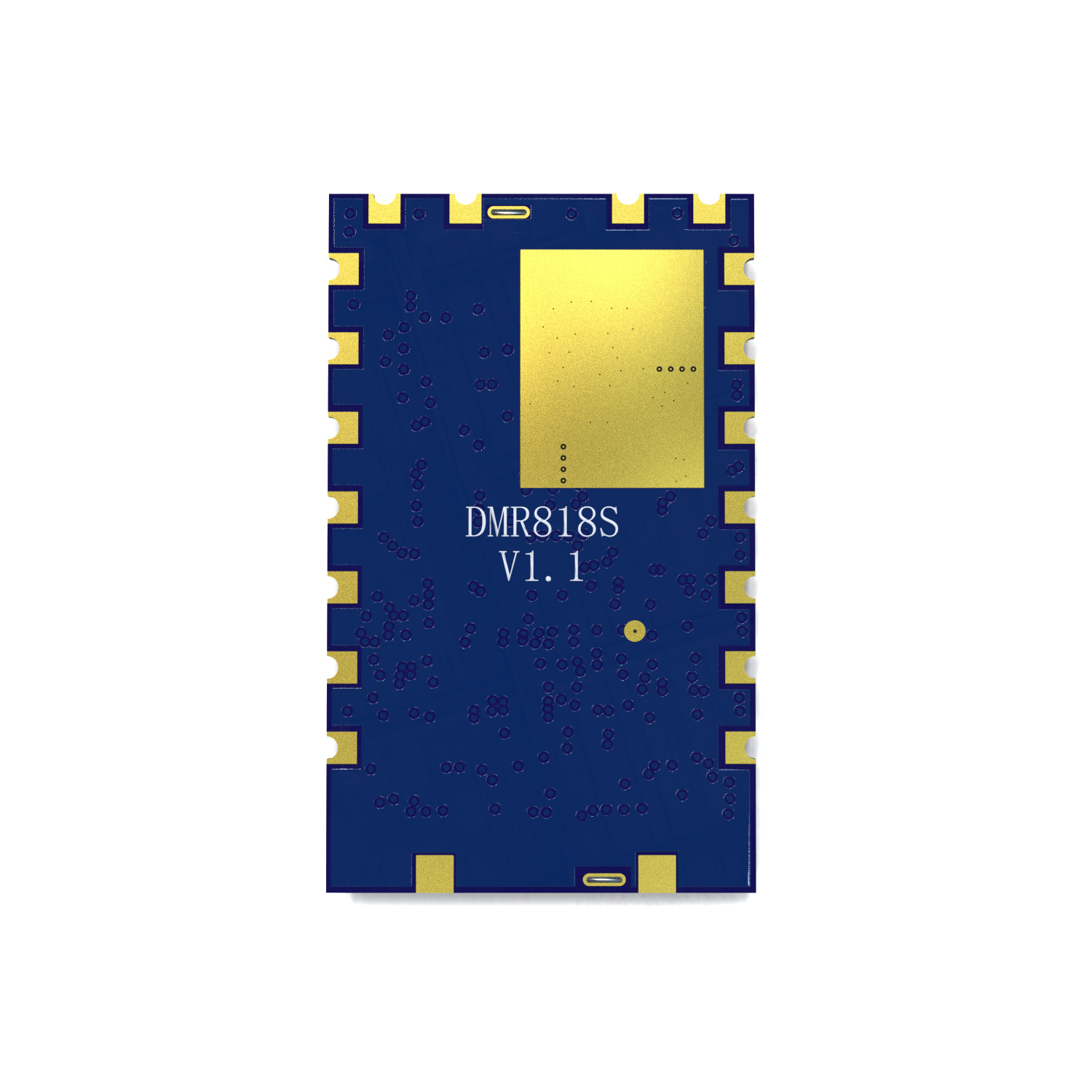

DMR818S-5W：5W數字對講模塊雙時隙收發頻率獨立0.5 PPM TCXO

DMR818S-5W 是我司推出的一款高性能5W遠距離數字對講機模塊，內部集成了微控制器、數字對講芯片及射頻功放電路。該模塊不僅兼容市場上常見的模擬對講機制式，還支持?jǐn)?shù)字對講功能。模塊提供標準串行通信接口，用戶可通過串口指令便捷地配置收發頻率、聯系人等參數。憑借高度集成化設計，用戶只需外接音頻功放、麥克風、揚聲器等外圍器件，即可快速搭建一臺功能完備的小型數字對講機。相較于DMR818S模塊，DMR818S-5W 在保持相同封裝尺寸與引腳的前提下，實現了5W發射功率的提升，進一步增強了通信距離與覆蓋能力。

DMR818S-5W嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：DMR818S-5W數字對講機模塊V1.7.pdf

PC軟件：DMR8X8_PC Software.rar

其它附件：DMR818S、828S、858S 系列對講模塊通訊協議.pdf

封裝尺寸：DMR818S 封裝.rar

性能參數

特點&應用

典型應用電路

腳位定義

機械尺寸

散熱說明

系列產品

參數	測試條件	最小	典型	最大	單位
工作電壓范圍		3.7	7.4	8.5	V
工作溫度范圍		-20	25	60	℃
工作頻率范圍	@UHF	400		470	MHz
	@VHF	134		174	MHz
	@350	320		400	MHz
模塊啟動時間			2000		ms
串口波特率			57600		bps
電流消耗
休眠電流	CS拉低3秒		< 55		uA
接收電流			< 160		mA
發射電流（高功率）	@VCC=8V，5w 模擬		<1700		mA
發射電流（高功率）	@VCC=8V,5w 數字		<1000		mA
發射電流（低功率）	@VCC=8V 2w模擬		<1100		mA
發射電流（低功率）	@VCC=8V 2w數字		< 700		mA
發 射參數
頻率誤差			0.5	1.5	ppm
調制靈敏度	1.5KHz/2.5KHz頻偏（N/W)	6	7	12	mv
鄰道功率	@12.5K offset	-60	-62		dBm
麥克輸入電壓			0.1	1.6	Vpp
CTCSS調制頻偏		0.35	0.4	0.6	KHz
調制特性	300HZ	-13	-11	-9	dB
	500HZ	-9	-6	-5	dB
	1000HZ	-3	0	1	dB
	2000HZ	3	6	7	dB
	3000HZ	5	7	11	dB
接收參數
接收靈敏度	模擬(12db信吶比）		-120		dBm
接收誤碼率（DMR制式）	@ -117dBm		5		%
音頻輸出幅度				500	mv
音頻輸出阻抗			30		KOhm
鄰道選擇性	Offset:+12.5KHz	60			dB
鄰道選擇性	Offset:+12.5KHz	60			dB

產品特點

UHF頻段：400~470 MHz

VHF頻段：134~174MHz

350頻段：320-400MHz

注：以上頻段三選一

開闊地傳輸距離為7公里
高功率5W，低功率2W
高接收靈敏度：-122dBm
-117dBm下誤碼率低至 5%
發射接收頻率獨立
模擬帶寬5 / 25 KHz

數字帶寬6.25 KHz

數字對講/ 模擬對講支持短信發送功能
采用0.5 ppm TCXO晶振，性能穩定
50級CTCSS模擬亞音頻碼
166級CDCSS數字亞音頻
9級可調音量
內置EEPROM，重要數據掉電保存

應用領域

數字對講機
無視數字對講系統
樓宇小區安防系統
音頻監聽系統

數字對講模塊DMR858M典型應用電路

數字對講模塊DMR858M腳位定義

腳位編號	引腳定義	I/O	電平標準	描述
1	MIC_IN	I		咪頭信號輸入
2	UART-TX	O	0-3.3V	串口發送數據口
3	UART-RX	I	0-3.3V	串口接收數據口
4,12	NC
5	HST_TXD	O	0-3.3V	串口發送數據腳(升級程序用）
6	HST_RXD	I	0-3.3V	串口接收數據腳(升級程序用）
7	ANT			射頻輸入/輸出腳（接50歐姆天線）
8、9、10	GND	-		地線
11	VCC	-	0-8V	電源正
13	CS	I	0-5V	模塊休眠使能腳，“0”為休眠，“1”為工作狀態
14	PTT	I	0-3.3V	發射/接收控制腳，“0”為發射；“1”為接收，默認接收模式(此腳不能拉低上電，必須上電復位完成后才能拉低）
15	+3.3V	-		3.3V電壓輸出腳，可外接50mA負載
16	LINE_OUT	O		音頻輸出
17	T/R	O	0-3.3V	模塊收發狀態指示腳，發射狀態下輸出高電平，接收狀態輸出低電平
18	SPKEN	O	0-3.3V	接收信號指示腳（可外接控制音頻功放），高電平有效，默認低電平
19、20	GND	-		地線

DMR818S-5W模塊尺寸

散熱注意事項 （選配）

此模塊為大功率模塊，考慮到不同應用場景的散熱需求，我司可提供選配散熱器，用戶可根據具體使用環境選擇是否配置。

數字對講模塊DMR818S-5W散熱器

下圖表格是有標配散熱器工作溫升數據

測試溫度：30℃ 功率：5W 頻率：425MHz

工作模式	散熱器溫度（℃）	工作時間（分鐘）
數字模式	從30-63	3
模擬模式	從30-60	1

如果用戶沒有另加散熱器，那模塊持續工作時間建議不超1分鐘

下圖是我司產品的參考設計。模塊PCB封裝，通過焊盤開槽，從PCB背后加錫，更好的將熱量導到另一個PCB上面去，然后通過銅錠將熱量導到外殼上去。下圖是我們的參考文件。

PCB散熱

型號	認證	功率	尺寸	頻率(MHz)	特點
DMR818S	FCC/CE	0.5W/2W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	Tier II，0.5PPM 溫補晶振；FLASH ；支持寬電壓工作范圍
DMR828S			38.88*53.34	UHF:400~470 VHF:134~174 350:320~400	DMR818S開發板
DMR818S-5W		2W/5W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	DMR818S功率升級版
DMR858S			59.1*24.1	UHF:400~470 VHF:134~174 350:320~400	DMR818S-5W應用板
DMR858M			38.69*58.31	UHF:400~470 VHF:134~174 350:320~400	將DMR858S優化配件板
SA809		5W	70.42*44.88	400~480	支持 DTMF 編碼與解碼
SA818S	CE	500mW/1W	35.619.03.2	UHF:400~480 VHF:134~174	支持 38 級 CTCSS 和 166 級 CDCSS
SA828		500mW/1.5W	41.37*28.22	UHF:400~480 VHF:134~174	?一體化對講機模塊
SA858		1W/4W	59.4*21	UHF:400~480 VHF:134~174	一體化對講機模塊
SA868s		2W	35.6*19	UHF:400~480 VHF:134~174	小型嵌入式設計
SA878		2W	39.5*24	400~480	與 DMR 模塊引腳兼容
SA618F22-C1	FCC/CE	160mW/22dBm	30.220.13.28	420~510	全雙工,MESH,8路并發
