參數

測試條件

最小

典型

最大

單位

工作電壓范圍

2.4

3.3

3.6

V

工作溫度范圍

-40

25

85

℃

工作頻率范圍

CH5

6489.6

MHz

CH9

7987.2

MHz

數據速率

850k

6.8M

bps

電 流 消 耗

休眠電流

<1

uA

常接收電流

72

mA

發射電流

69

mA

測距電流

21

mA

發 射 參 數

發射功率

@VCC=3.3V

-30

0

dBm

發射帶寬（BW)

499.2

MHz

接 收 參 數

接收靈敏度

@850Kbps

-100

dBm

@6.8Mbps

-94

dBm

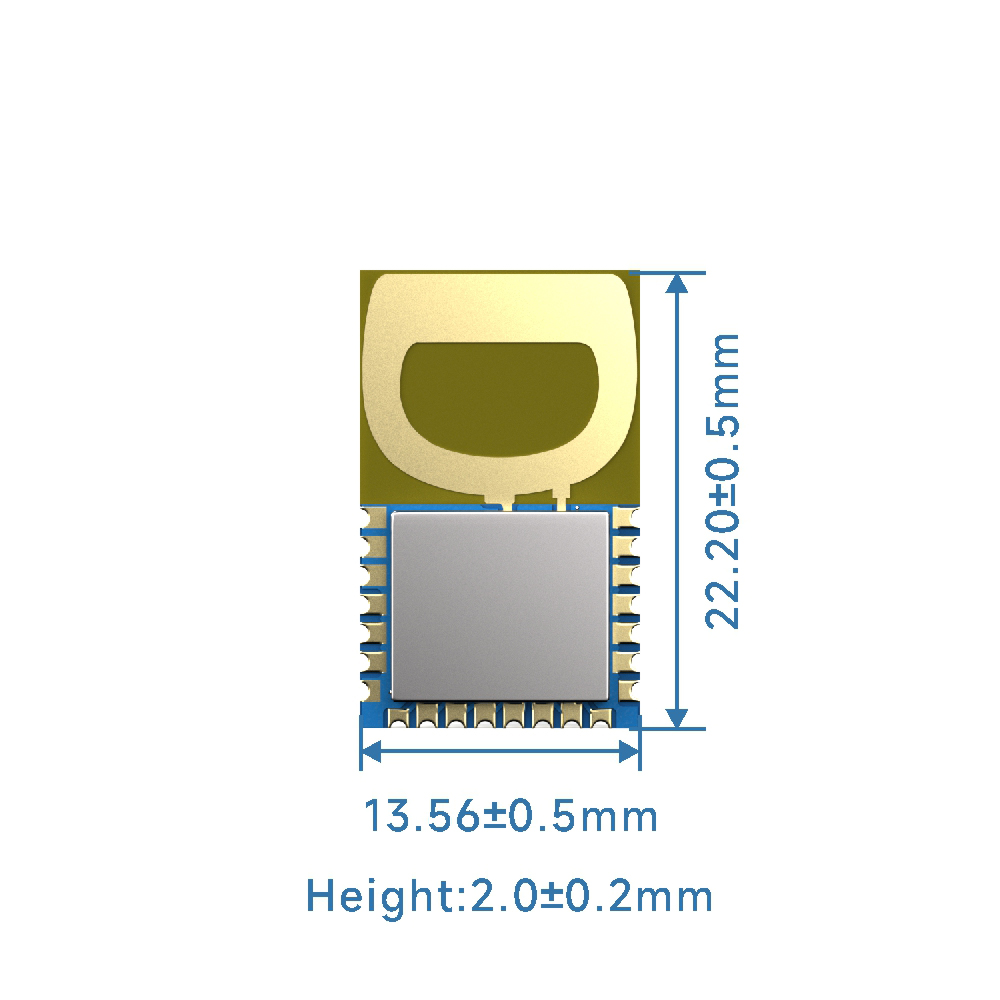

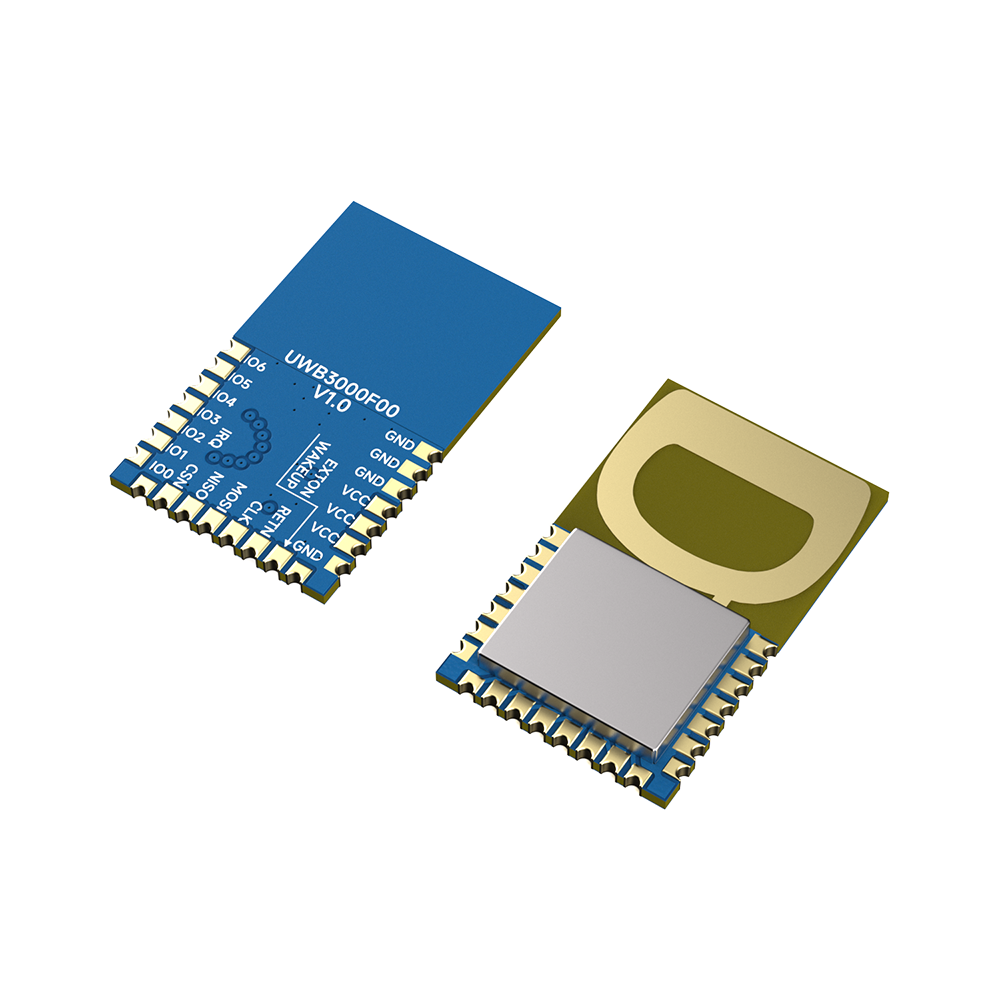

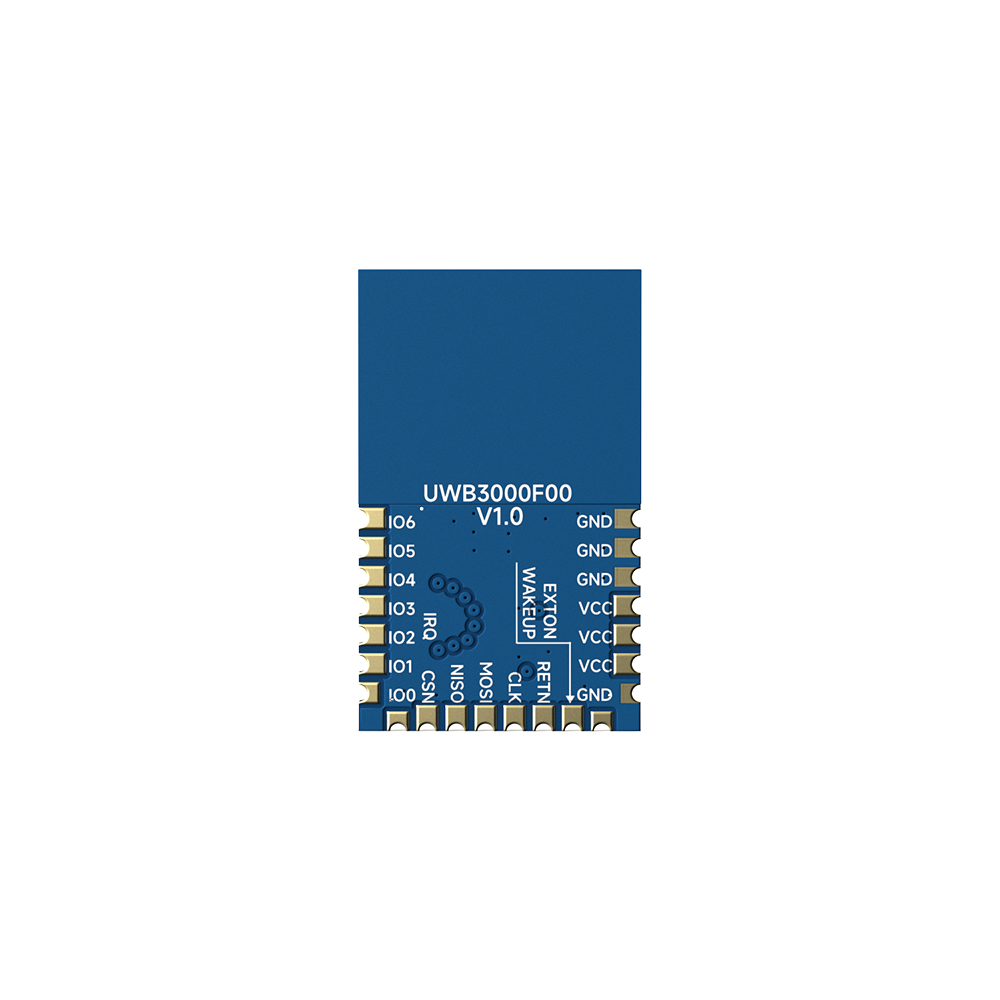

腳位編號

引腳定義

I/O

描  述

1,2,3,7

GND

接電源負極

4,5,6

VCC

接電源正極(2.4-3.6v)

8

EXTON

DO

外部設備啟用。 在喚醒過程中置位并保持活動狀態，直到設備進入睡眠模式。 可用于控制外部 DC-DC 轉換器或設備處于睡眠模式時不需要的其他電路，以最大程度地降低功耗。有關更多詳細信息，請參考 DW3000 數據表。

9

WAKEUP

DI

當置為有效高電平狀態時，WAKEUP 引腳將 DW3000 從休眠或DEEPSLEEP 狀態帶入工作模式。 如果未使用，則該引腳可以接地。

10

NRSTn

DIO

復位引腳。 低電平有效輸出。 可以通過外部開漏驅動器拉低 以復位

11

CLK

DI

SPI 時鐘

12

MOSI

DI

SPI 數據輸入

13

MISO

DO

SPI 數據輸出

14

CSN

DI

SPI 芯片選擇。 這是一個低電平有效的使能輸入。 SPICSn 上從高到低的跳變表示新的 SPI 事務開始。 SPICSn 還可以用作喚醒信號，使 DW3000 退出睡眠或睡眠狀態。

15

IRQ

DI

從 DWM3000 到主機處理器的中斷請求輸出。 默認情況下，IRQ是高電平有效輸出，但是如果需要，可以將其配置為低電平有效。 為了在 SLEEP 和 DEEPSLEEP 模式下正確運行，應將其配置為高電平有效運行。 該引腳將在休眠和 DEEPSLEEP 狀態下浮動，除非將其拉低，否則可能導致偽中斷。 當不使用 IRQ功能時，可以將該引腳重新配置為通用 I / O 線 GPIO8。

16

GPIO0

DIO

通用I/O引腳，具體見芯片規格書。

17

GPIO1

DIO

通用I/O引腳，具體見芯片規格書。

18

GPIO2

DIO

通用I/O引腳，具體見芯片規格書。

19

GPIO3

DIO

通用I/O引腳，具體見芯片規格書。

20

GPIO4

DIO

通用I/O引腳，具體見芯片規格書。

21

GPIO5

DIO

通用I/O引腳，具體見芯片規格書。

22

GPIO6

DIO

通用I/O引腳，具體見芯片規格書。
