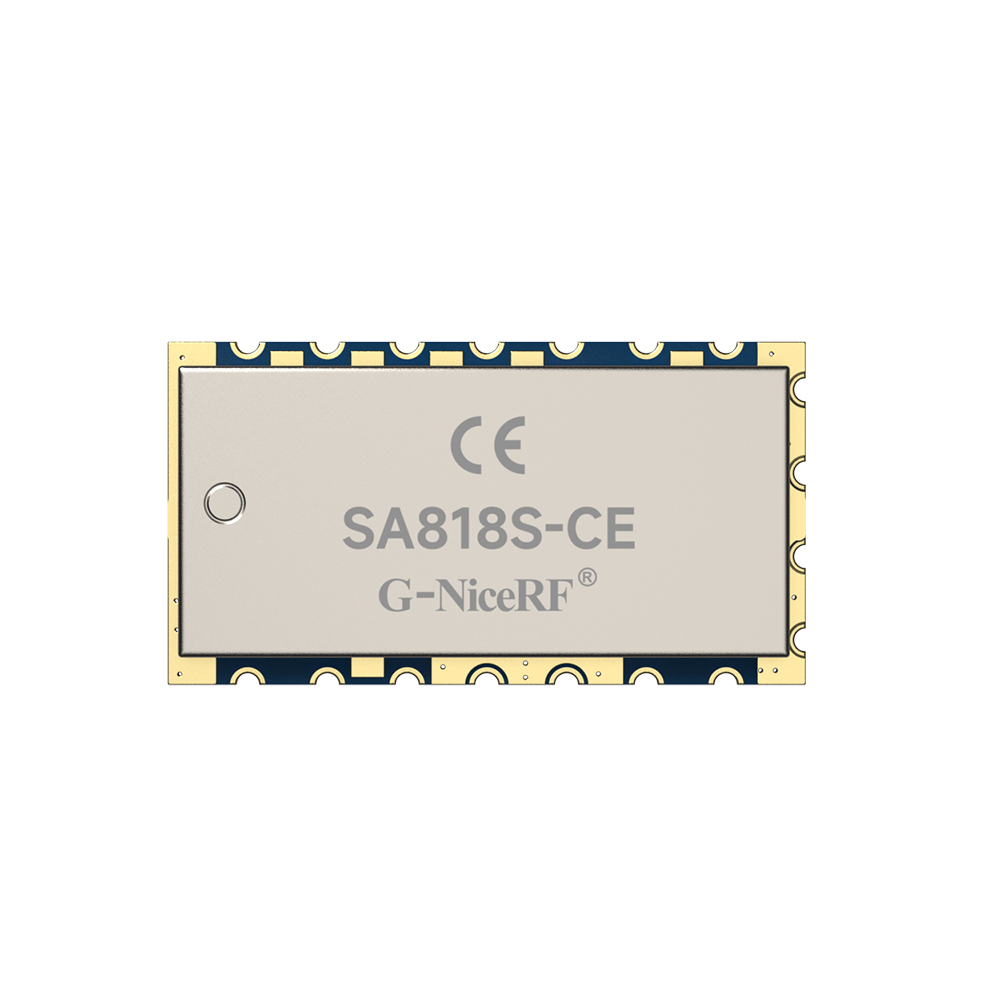

SA818S-CE：CE認證 對講機模塊 1W超高靈敏度 LNA電路 多頻段可選

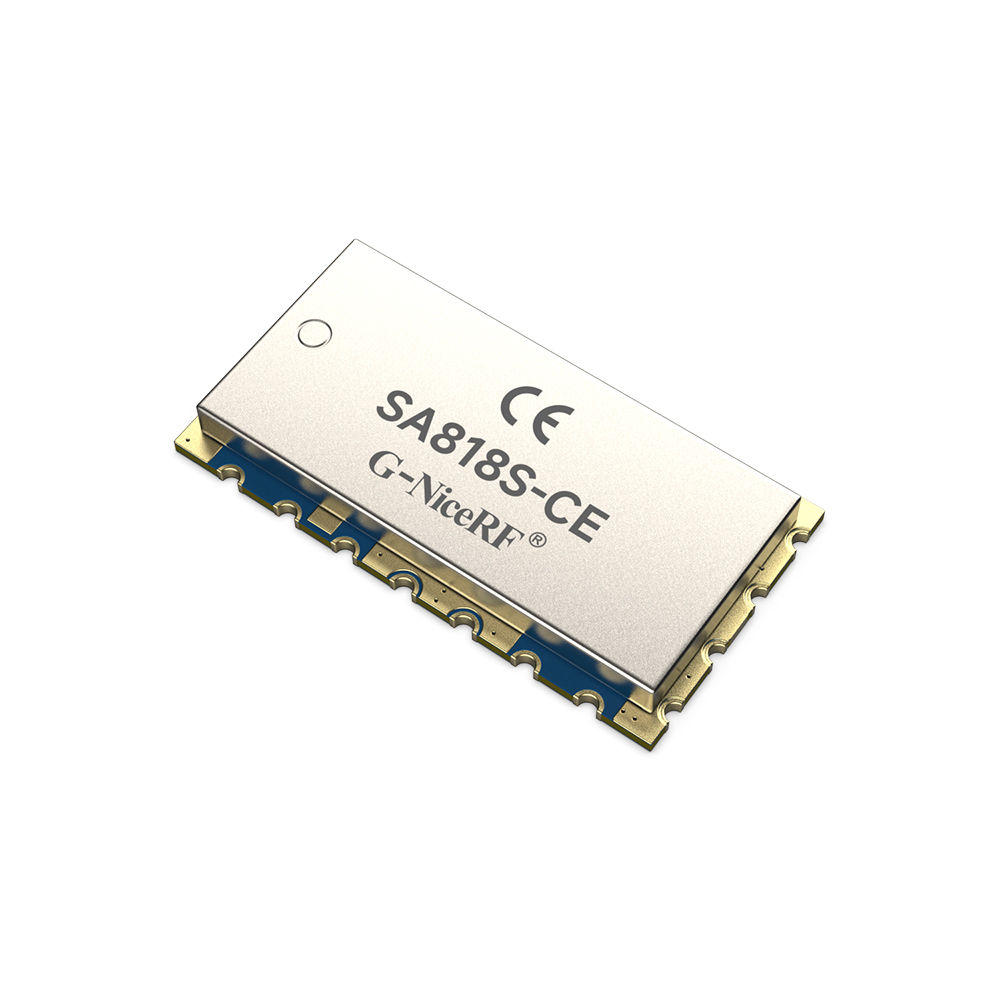

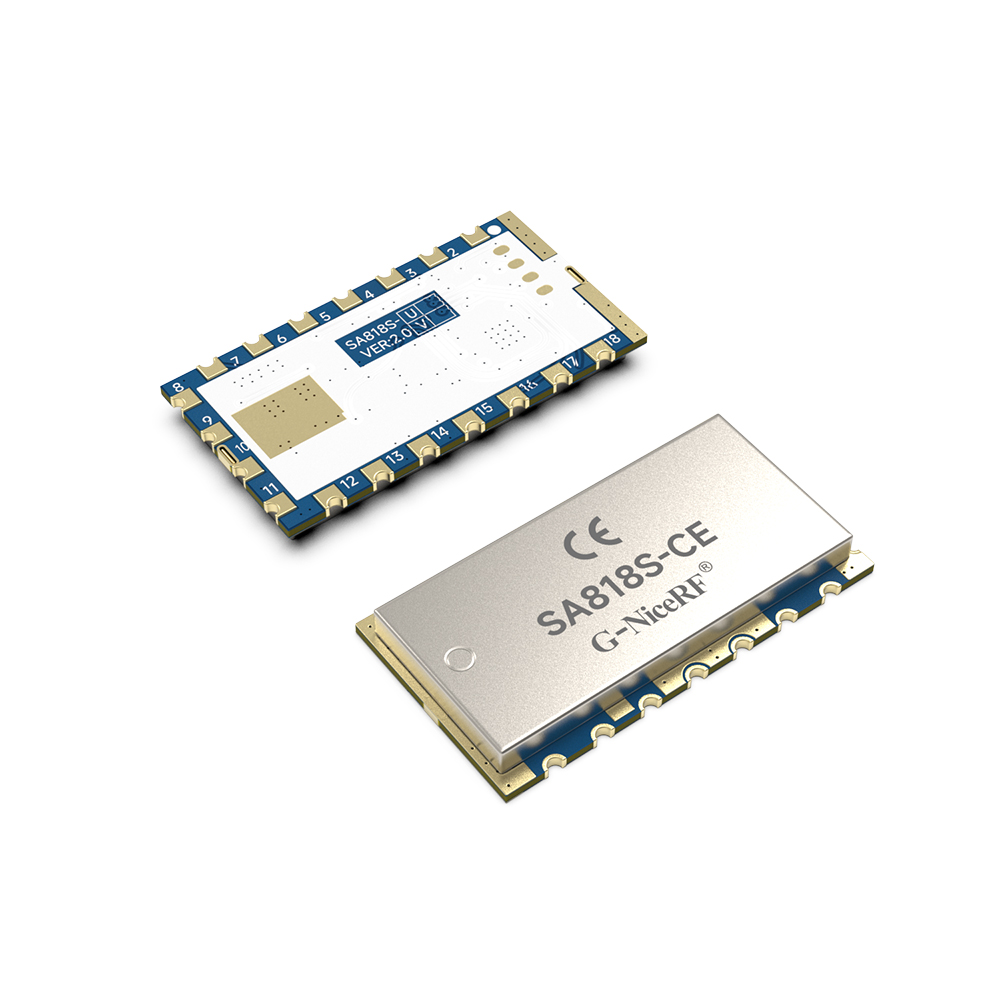

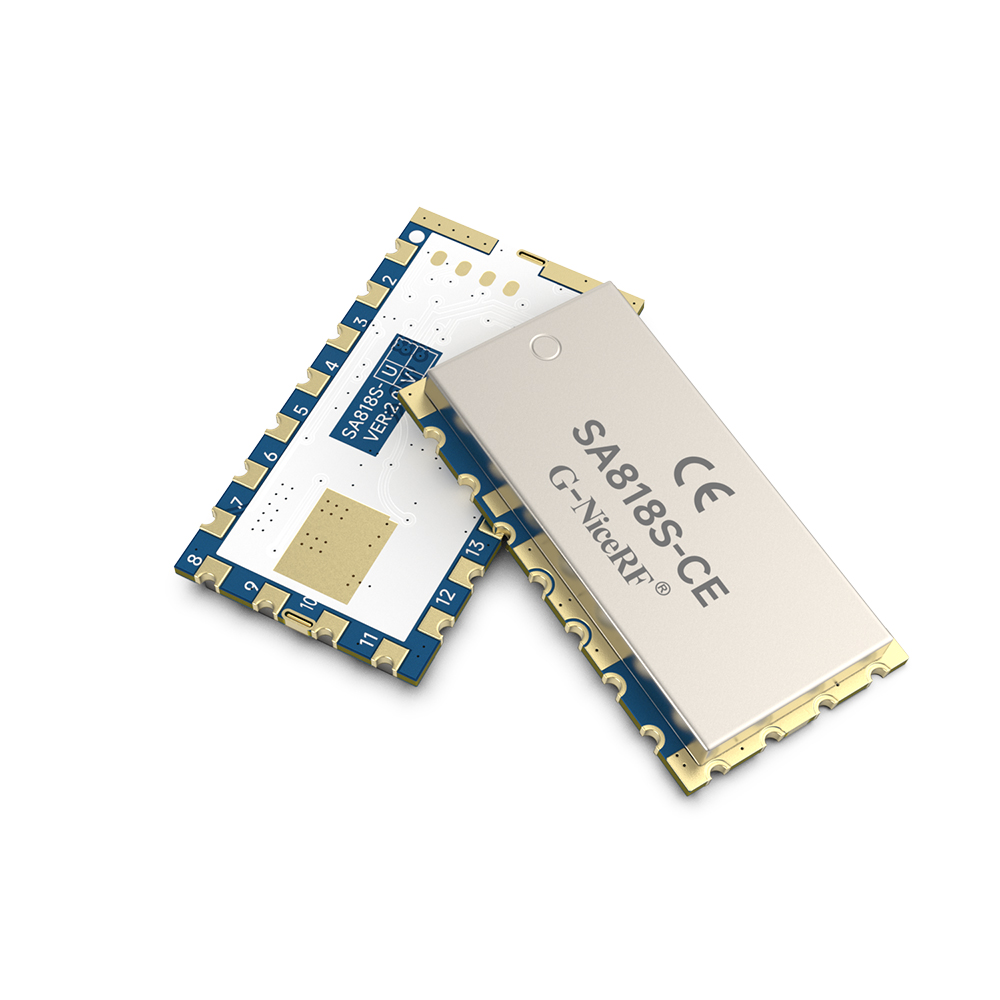

SA818S-CE是一款性價比很高的集成專業對講機模塊，內置高速微控制器、高性能射頻收發芯片及射頻功放，并提供標準串口可與模塊進行通訊，從而簡單快捷地設置模塊的相關參數并對收發功能進行控制。用戶只需在此款模塊上外接音頻功放、麥克風、喇叭，即可作為一個小型的對講機工作。簡化的接口和超小的體積使此款模塊得以廣泛的應用，亦能方便快捷地嵌入到各項手持設備中，以提高終端產品的綜合性能。

SA818S對講機模塊在SA818的基礎上增加了LNA電路，靈敏度提高了4dBm。400-470MHz整個頻率范圍，功率輸出波動小于1dB，低功率能做到400-470MHz 27dBm+/-1dBm的誤差。注：軟硬件的接口跟以前的一樣，是相互兼容的。

SA818S嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。SA818S模塊還可為客戶提供符合CE認證的版本，以滿足不同的市場需求。

聯系我們

分享產品：

規格書&附件下載

產品規格書：SA818S 1W對講機模塊 CE 認證 V1.7.pdf

封裝尺寸：SA818S-Package.zip

其它附件：SA818 SA818S SA868 programming manual.pdf

認證報告：SA818S-U CE認證.rar

性能參數
特點&應用
典型應用電路
引腳定義
機械尺寸(單位：mm)
系列產品
參數 測試條件 最小 典型 最大 單位
工作電壓范圍 　 3.3 4.2 5.5 V
工作溫度范圍 　 -30 25 70 ℃
電 流 消 耗
休眠電流 　 　 ≤1 　 uA
接收電流 　 　 60 　 mA
發射電流（高功率） 　 　 650 750 mA
發射電流（低功率） 　 　 450 550 mA
發 射 射 頻 參 數
工作頻率范圍 UHF　 400 　 480 MHz
工作頻率范圍 VHF　 134 　 174 MHz
發射功率（高功率） @VCC=4.0V 28 29.5 31 dBm
發射功率（低功率） 25 26.5 27 dBm
調制靈敏度 @1.5KHz/2.5KHz頻偏 　 10 　 mV
音頻調制失真 @1.5KHz/2.5KHz頻偏 　 2 5 %
信噪比 @1.5Khz/2.5KHz頻偏 38 40 45 dB
鄰道功率 @12.5K offset 　 -60dBc 　 dBm
CTCSS調制頻偏 　 0.35 0.5 0.75 KHz
接 收 射 頻 參 數
接收靈敏度 13dB輸出語音信吶比 　 -124 　 dBm
接收信噪比 @1.5KHz頻偏 45 50 　 dB
音頻輸出幅度 　 　 700 　 mV
音頻輸出阻抗 　 　 200 　 OHm

產品特點

  • UHF頻段：400~480 MHz
  • VHF頻段：134~174 MHz注：以上頻段二選一,可定制以下頻率200~260MHz，470~520MHz
  • 發射接收頻率獨立
  • 帶寬：12.5 KHz / 25KHz
  • RSSI信號強度指示
  • 開闊地傳輸距離為4-5公里
  • 高接收靈敏度：-124 dBm
  • 高集成小體積
  • 38級CTCSS模擬亞音頻碼
  • 166級正相、反相CDCSS數字亞音頻
  • 8級靜噪
  • 8級可調音量
  • 高低功率可選（500mW/1W）
  • 寬范圍工作電壓3.3-5.5 V
  • 內置EEPROM，數據掉電保存
  • 采用0.5 ppm TCXO晶振，性能穩定

應用領域

  • 小型對講機
  • 無視對講系統
  • 樓宇小區安防系統
  • 戶外運動產品
  • 音頻監聽系統

對講機模塊SA818S的典型應用電路

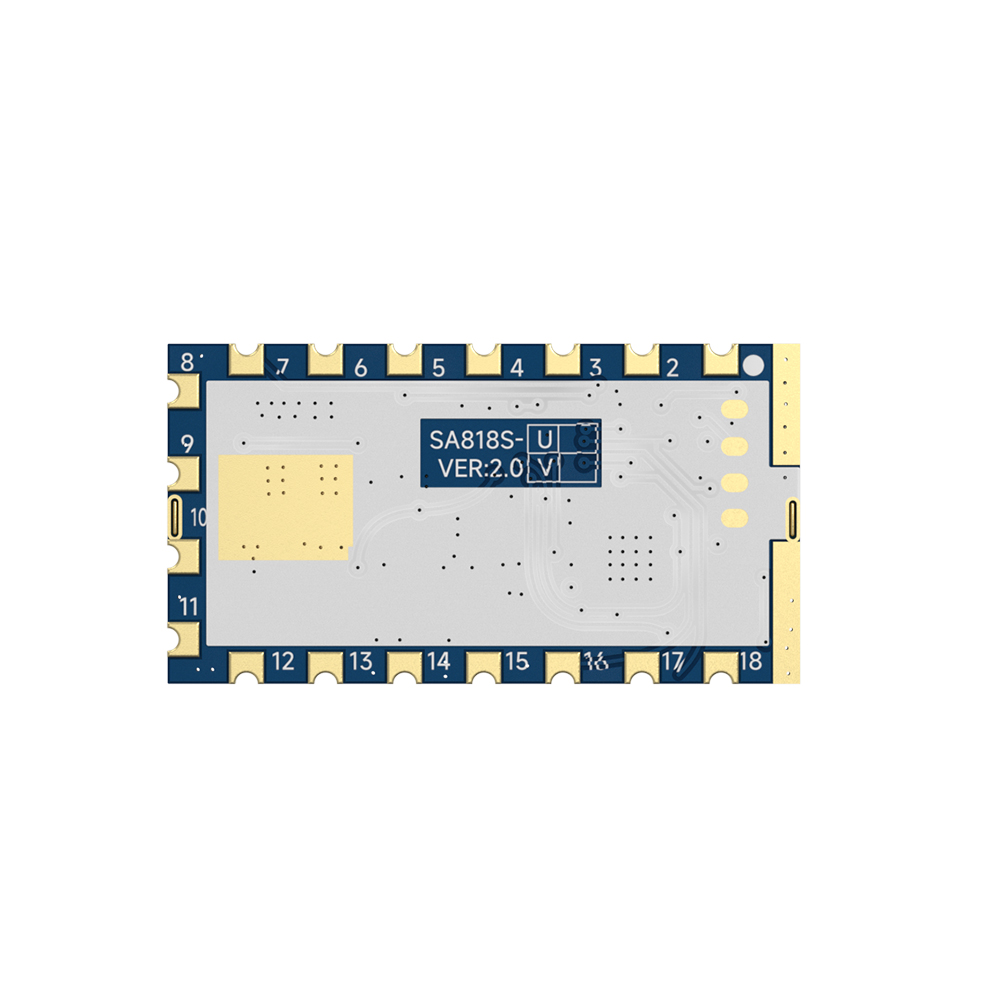

對講機模塊SA818S的引腳定義

腳位編號

引腳定義

描  述

1

Audio ON

音頻功放控制，低電平有效，默認高電平

2

NC

空腳

3

AF_OUT

音頻輸出

4

NC

空腳

5

PTT

發射/接收控制腳，“0”為發射；“1”為接收，默認接收模式

6

PD

模塊休眠使能，“0”或者懸空為休眠；“1”為正常工作

7

H/L

RF高低功率控制；接地為低功率，懸空為高功率，默認高功率

8

VBAT

接電源正

9

GND

接地

10

GND

接地

11

NC

空腳

12

ANT

射頻輸入/輸出腳（接50歐姆天線）

13

NC

空腳

14

NC

空腳

15

NC

空腳

16

RXD

串口接收數據口

注：在模塊休眠模式下，用戶設備需要輸出低電平，以防漏電或?qū)е聫?fù)位不良。

17

TXD

串口發送數據口

18

MIC_IN

咪頭信號輸入

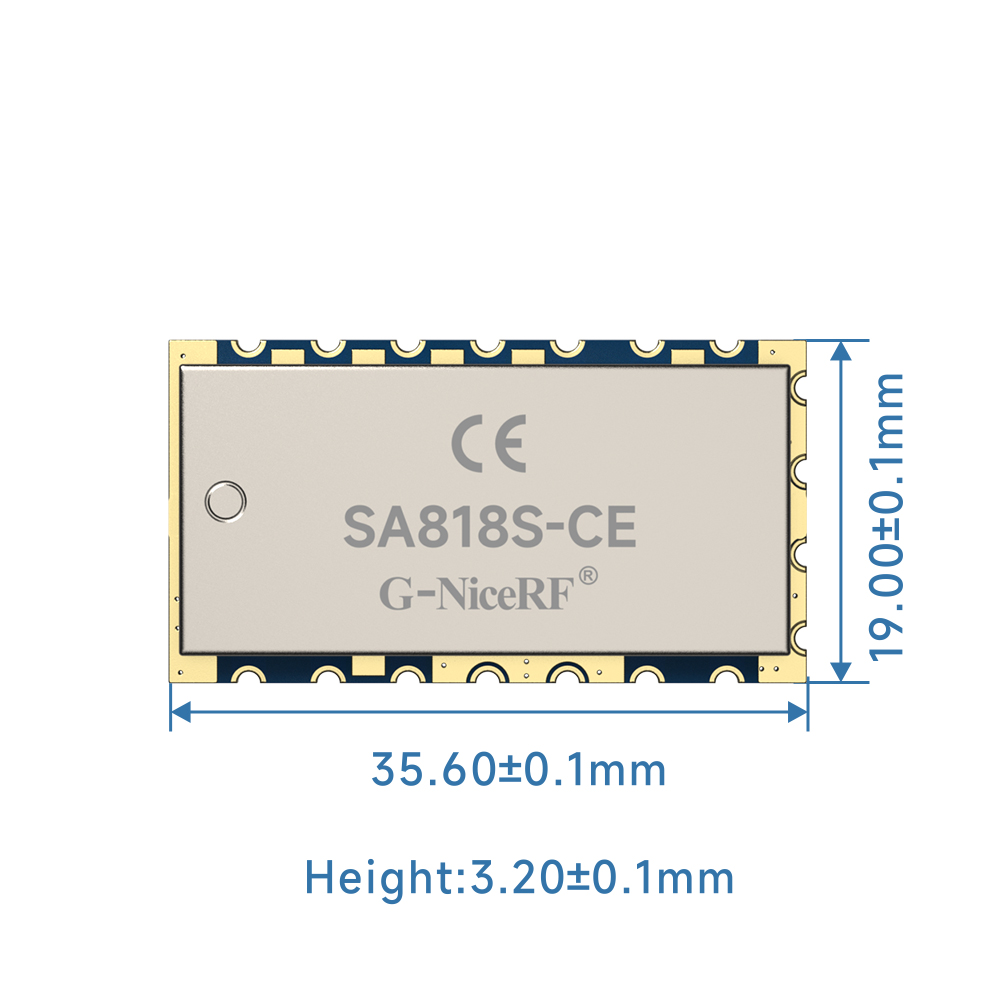

SA818S對講模塊尺寸

型號 認證 功率 尺寸 頻率(MHz) 特點 規格書
SA809 5W 70.42*44.88 400~480 支持 DTMF 編碼與解碼
SA818S CE 500mW/1W 35.6*19.0*3.2 UHF:400~480 VHF:134~174 支持 38 級 CTCSS 和 166 級 CDCSS
SA828 500mW/1.5W 41.37*28.22 UHF:400~480 VHF:134~174 ?一體化對講機模塊
SA858 1W/4W 59.4*21 UHF:400~480 VHF:134~174 一體化對講機模塊
SA868s 2W 35.6*19 UHF:400~480 VHF:134~174 小型嵌入式設計
SA878 2W 39.5*24 400~480 與 DMR 模塊引腳兼容
SA618F22-C1 FCC/CE 160mW/22dBm 30.2*20.1*3.28 420~510 全雙工,MESH,8路并發
DMR818S FCC/CE 0.5W/2W 39.5*24*3.15 UHF:400~470 VHF:134~174 350:320~400 Tier II，0.5PPM 溫補晶振；FLASH ；支持寬電壓工作范圍
DMR828S 38.88*53.34 UHF:400~470 VHF:134~174 350:320~400 DMR818S開發板
DMR818S-5W 2W/5W 39.5*24*3.15 UHF:400~470 VHF:134~174 350:320~400 DMR818S功率升級版
DMR858S 59.1*24.1 UHF:400~470 VHF:134~174 350:320~400 DMR818S-5W應用板
DMR858M 38.69*58.31 UHF:400~470 VHF:134~174 350:320~400 將DMR858S優化配件板
