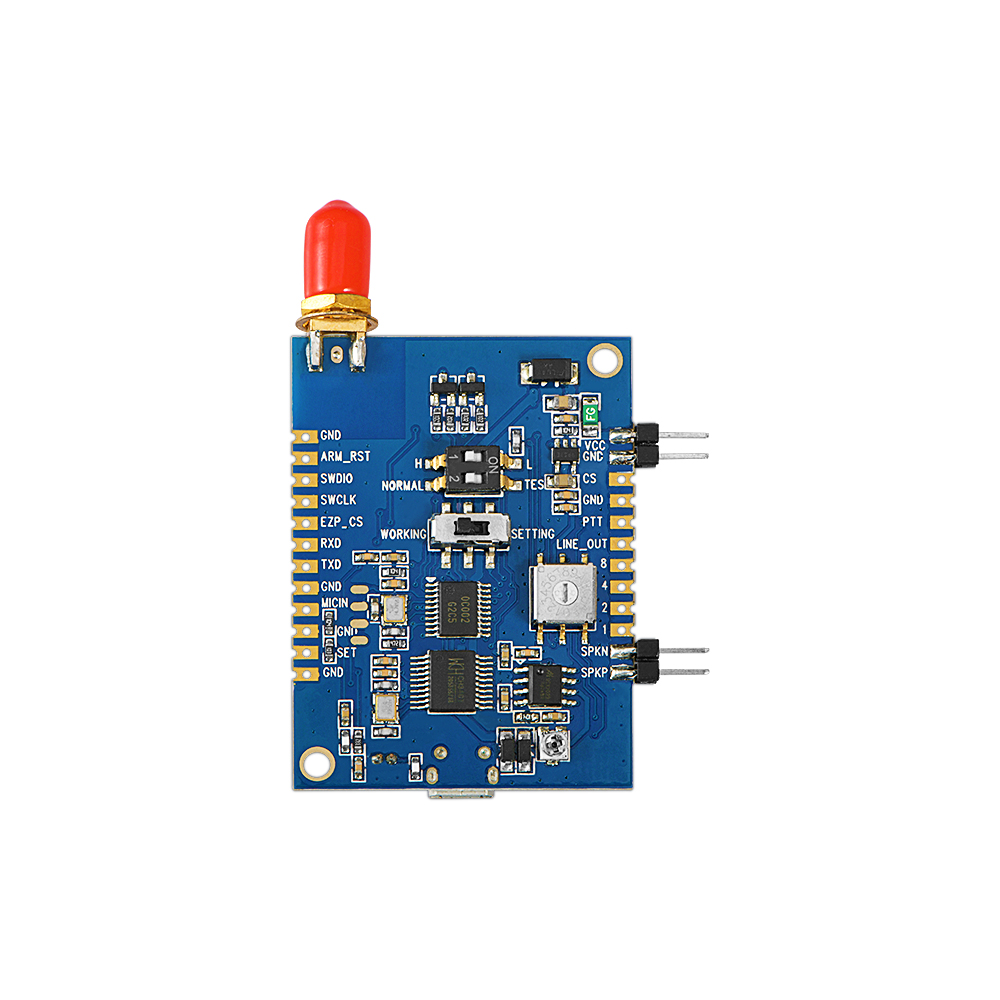

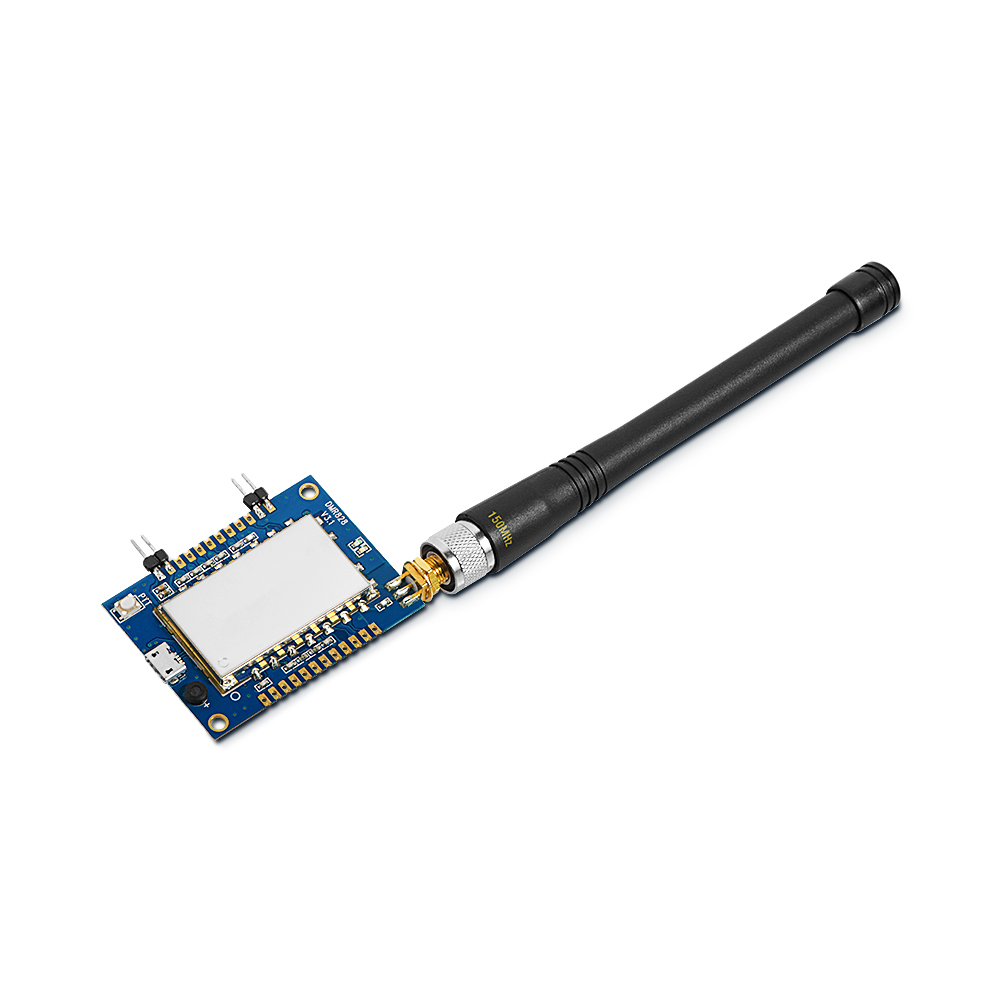

DMR828：2W全功能數字對講機模塊兼容通用模擬制式對講機

DMR828是我司研發的一款性價比高的2W全功能數字對講機模塊，可以和市場上通用的模擬制式對講機兼容，另帶有 DMR 數字對講機的功能。模塊內部集成了微控制器、數字對講芯片、射頻功放以及音頻功放等電路，客戶只需外接電源，喇叭等器件，即可作為有 16 種頻率通道可調的小型數字對講機來工作。模塊超小的體積亦能方便快捷地嵌入到各項手持設備中，以提高終端產品的綜合性能。
DMR828 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach的標準。
注：此模塊的聲碼器有兩個版本：DMR828-NVOC & DMR828-AMBE。

聯系我們

規格書&附件下載

產品規格書：DMR828數字對講機模塊V1.3.pdf

PC軟件：DMR8X8_PC Software.rar

其它附件：DMR protocol.pdf

其它附件：DMR828S和DMR828對比.pdf

其它附件：USB_PC driver.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

參數	測試條件	最小	典型		最大	單位
工作電壓范圍		3.0	4.0		5.0	V
工作溫度范圍		-20	25		60	℃
工作頻率范圍	@UHF	400			470	MHz
	@VHF	134			174	MHz
	@350	320			400	MHz
串口波特率			57600			bps
電流消耗
休眠電流			75			uA
接收電流			< 135			mA
發射電流（高功率）	@VCC=5.0V,2W		< 1.1			A
發射電流（高功率）	@VCC=4.0V，1.5W		< 950			mA
發射電流（低功率）	@VCC=4.0V,27dBm		< 500			mA
發射功率（高功率）	@VCC=4.0V		1.5			W
發射功率（低功率）			500			mW
麥克輸入電壓			0.1		1.6	Vpp
接收靈敏度				-124			dBm
接收誤碼率（DMR制式）	@ -121dBm			1			%
音頻輸出功率				2			W
音頻輸出阻抗				8			Ohm

產品特點

UHF 頻段：400~470 MHz
VHF 頻段：134~174MHz
350 頻段：320-400MHz
注：以上頻段三選一
開闊地傳輸距離為 5 公里
高功率 2W，低功率 0.5W
高接收靈敏度：-124dBm
-121dBm 下誤碼率：1%
發射接收頻率獨立
模擬帶寬 12.5 / 25 KHz，數字帶寬 6.25KHz
DMR（數字對講）/ 模擬對講
支持短信發送功能
內置 EEPROM，重要數據掉電保存
采用 1ppm TCXO 晶振，性能穩定
51 級 CTCSS 模擬亞音頻碼
166 級 CDCSS 數字亞音頻
9 級可調音量

DMR 模式下數字對講支持以下功能：

短信發送功能，支持直通及短信應用；
語音加密功能，短信加密功能；
有主呼和被呼提示。

應用領域

數字對講機模塊DMR828的應用領域

數字對講機模塊DMR828的典型應用電路

數字對講機模塊DMR828的引腳定義

腳位編號	引腳定義	描述
1	VCC	電源正
2,4	GND	地線
3	CS	模塊休眠使能腳，“0”為休眠，“1”為工作狀態
5	PTT	發射/接收控制腳，“0”為發射；“1”為接收，默認接收模式
6	LINE_OUT	音頻輸出
7	8	頻率16通道8421編碼，第8位，默認“1”輸出
8	4	頻率16通道8421編碼，第4位，默認“1”輸出
9	2	頻率16通道8421編碼，第2位，默認“1”輸出
10	1	頻率16通道8421編碼，第1位，默認“1”輸出
11	SPKN	音頻輸出腳，外接8歐2W喇叭
12	SPKP	音頻輸出腳，外接8歐2W喇叭
13,15,17,24	GND	地線
14	SET	配置參數使能（低電平使能參數配置模式）
16	MIC_IN	咪頭信號輸入
18	UART-TX	串口發送數據口
19	UART-RX	串口接收數據口
20	EZP_CS	模塊燒錄腳
21	SWCLK	模塊燒錄腳
22	SWDIO	模塊燒錄腳
23	ARM_RST	模塊燒錄腳

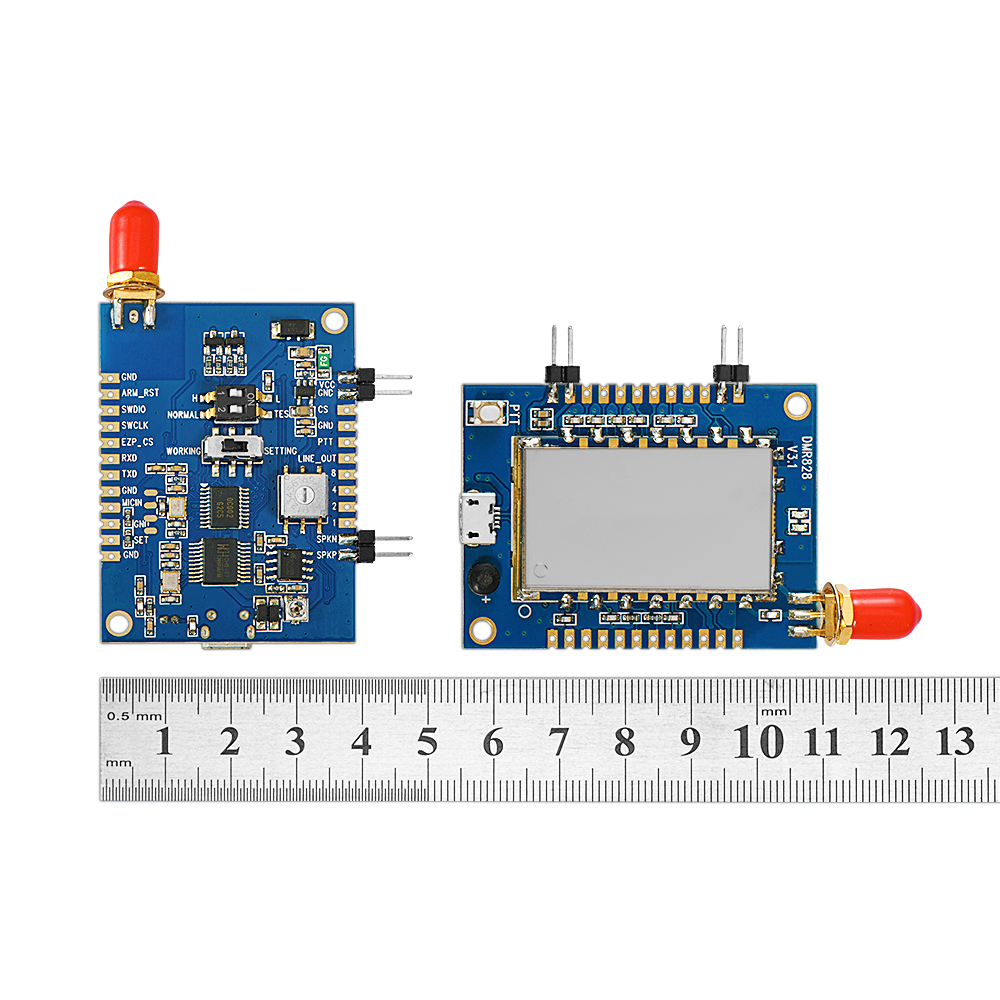

數字對講機模塊DMR828的機械尺寸
